RailSingle

Esse submontagem insere as ferrovias, dormente, lastro, e sublastro para um trilho simples de ferrovias.

Deve ser seguida por uma submontagem Talude à esquerda e à direita, para fechar o solo existente em situações de corte e aterro.

Nota:

Esta submontagem é projetada para visualização e demonstração do uso da modelagem de corredores para aplicativos de ferrovia. Não é projetado para o trabalho real de produção de engenharia.

Anexação

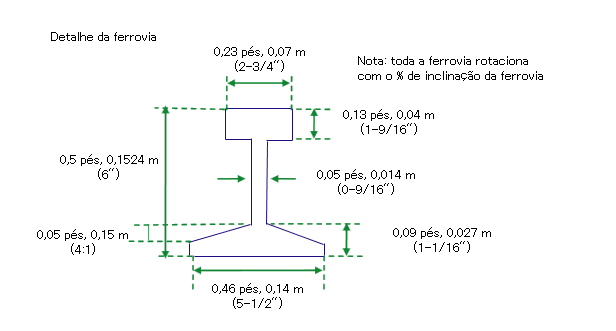

O ponto de anexação está a uma distância igual à altura da ferrovia, acima da linha de centro do dormente.

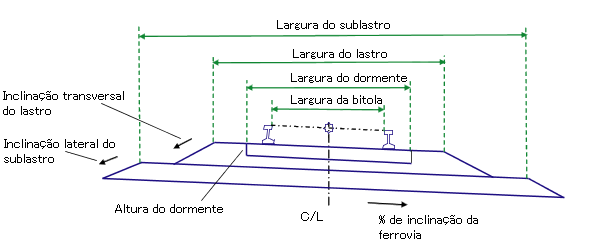

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Ferrovia % inclinação	% de inclinação do leito de estrada	Numérico	0 (%)
Largura da bitola	Largura da bitola da ferrovia de trilho dentro-a-dentro. As ferrovias são colocadas simetricamente sobre o alinhamento da linha de centro.	Numérico, positivo	1,435 m 4,7083 pés (4’ 8-1/2”)
Largura do dormente	Largura do dormente, colocado simetricamente sobre a linha de centro	Numérico, positivo	2,4 m 8,0 pés
Altura de dormente	Altura do dormente	Numérico, positivo	0,200 m 0,67 pés
Largura do lastro	Largura da parte superior da camada de lastro, colocada simetricamente sobre a linha de centro	Numérico, positivo	3,6 m 12,0 pés
Profundidade do lastro	Espessura da camada de lastro a partir da declividade final	Numérico, positivo	0.3 1,0 pés
Inclinação transversal do lastro	Inclinação transversal (x : 1) da camada de lastro	Numérico, positivo	2 (: 1)
Largura do sublastro	Largura do topo da camada do sublastro, colocada simetricamente sobre a linha de centro	Numérico, positivo	6,6 m 22.0 pés
Profundidade do sublastro	Espessura da camada de sublastro	Numérico, positivo	0.3 1,0 pés
Inclinação transversal do sublastro	Inclinação transversal da camada de sublastro	Numérico, positivo	2 (: 1)

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos para os trilhos, dormente, lastro, e sublastro são calculados e colocados com base nos valores de parâmetro de entrada fornecidos. Se o Trilho %Inclinação for diferente de zero, a elevação do perfil do corredor é mantida no centro do trilho no lado mais baixo. Os vínculos declividade final, dormente, lastro, e sublastro são mantidos no Trilho %Inclinação.

Operação do modo de layout

No modo de layout, essa submontagem exibe os vínculos que compõem a declividade final, lastro. sublastro, e inclinações transversais.

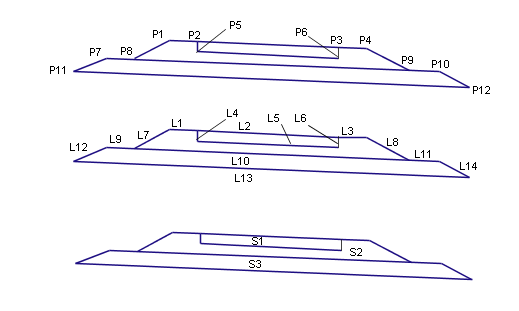

Constantes

Ponto, vínculo ou forma	Constante	Descrição
P1, P4	EBS	Margem de acostamento de lastro
P2, P3	ESL	Margem do dormente
P8,P9	Daylight_Ballast	Ponto de talude para a camada de lastro
P7, P10	ESBS	Margem de acostamento de sublastro
P11, P12	Daylight_SubBallast	Ponto de talude para a camada de sublastro
Todos os pontos da ferrovia	R1, R2, ..…	Numerados sequencialmente para conexão longitudinal (não mostrada no diagrama)
L1, L3	Topo, lastro	Concluir declividade na camada do lastro
L2	Topo, dormente	Concluir declividade no topo do dormente
L4, L6	Dormente	Lados de dormente
L7, L8	Topo, lastro	Inclinações transversais na camada de lastro (inclinações transversais)
L10	Lastro	Parte inferior do lastro
L9, L11, L12, L14	Topo, sublastro	Concluir declividade na camada do sublastro
L13	Sublastro	Parte inferior do sublastro
S1	Dormente
S2	Lastro
S3	Sublastro
Formas de ferrovia	Ferrovia	Não mostrado no diagrama
