Essa submontagem é um utilitário de propósito geral para estender um vínculo desde o ponto de anexação até um deslocamento fornecido em uma superfície alvo.
Um alinhamento pode ser utilizado ao criar um modelo de corredor para calcular o deslocamento.
Anexação
O ponto de anexação está no início do vínculo.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Deslocamento da linha base |
Deslocamento +/- para vincular o vínculo na superfície alvo. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserir submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário do AutoCAD Civil 3D. |
Numérico |
0,0 |
|
Códigos de ponto |
Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo |
Sequência de caracteres separada por vírgulas |
P2 |
|
Códigos de vínculos |
Uma lista de códigos para serem atribuídos ao vínculo |
Sequência de caracteres separada por vírgulas |
Topo, Referência |
|
Omitir vínculo |
Esse parâmetro adiciona ou remove o vínculo da superfície. |
Sim\Não |
Não |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Deslocamento |
Pode ser utilizado para substituir o deslocamento fixo e vincular o final do vínculo a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Superfície alvo |
Nome da superfície à qual o vínculo está sendo vinculado. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. |
Necessário |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Deslocamento inicial |
+/- deslocamento do início do vínculo |
Numérico |
|
Elevação inicial |
Elevação do início do vínculo |
Numérico |
|
Deslocamento final |
+/- deslocamento do fim do vínculo |
Numérico |
|
Elevação final |
Elevação do fim do vínculo |
Numérico |

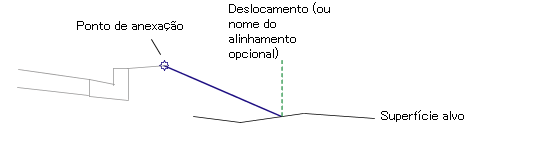

Comportamento
Um vínculo é estendido para o ponto na superfície alvo com o deslocamento fornecido.

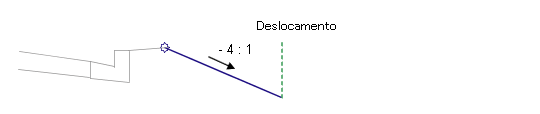

Operação do modo de layout
No modo de layout, esta submontagem exibe o vínculo desenhado para o deslocamento na inclinação -4: 1. O vínculo termina com uma ponta de seta apontando para fora.
Ponto, vínculo e códigos da forma
Nenhum.

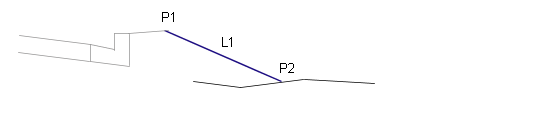

Diagrama de codificação
