Essa submontagem insere uma valeta plana ou em forma de V com parâmetros de controle horizontal e vertical definidos pelo usuário.
Essa submontagem também inclui um material de revestimento opcional.
Anexação
O ponto de anexação está na borda interior do primeiro vínculo. Este será o buffer interno ou o vínculo de inclinação lateral da valeta se a largura do buffer interno for zero. Isto é normalmente conectado à aresta externa de um acostamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Especifica o lado no qual inserir a submontagem | Esquerda/Direita | Direita |
| Incluir valeta | Especifica para utilizar a valeta no corte e aterro, somente aterro ou somente corte | Lista de seleção: a)Corte/Aterro, b) Corte, c) Aterro | Corte/Aterro |
| Largura da valeta | Largura do fundo da valeta. Utilize zero para uma valeta em forma de V. | Numérico, positivo |
1 m 3 pés |
| Profundidade da valeta | Profundidade de valeta | Numérico, positivo |
1 m 3 pés |
| Inclinação lateral | Inclinação do vínculo da frente da valeta (x : 1). Este vínculo sempre é inserido para baixo. | Numérico, positivo | 4 ( : 1) |
| Largura do buffer da inclinação lateral | Permite que um buffer seja colocado antes da inclinação lateral (zero para omitir) | Numérico, positivo |
1 m 3 pés |
| Inclinação do buffer de inclinação lateral | Inclinação do buffer de inclinação lateral | Numérico, positivo | -6 (:1) |
| Inclinação posterior | Inclinação do vínculo da parte posterior da valeta (x : 1 ). Este vínculo sempre é inserido para cima. | Numérico, positivo | 4 ( : 1) |
| Buffer da inclinação posterior | Permite que um buffer seja colocado antes da inclinação posterior (zero para omitir) | Numérico, positivo |
1 m 3 pés |
| Inclinação do buffer de inclinação posterior | Inclinação do buffer de inclinação posterior | Numérico, positivo | 6 (:1) |
| Colocar material revestido | Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode escolher Todos os vínculos ou Nenhum. | Sequência | Nenhum |
| Limite de inclinação 1 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 1:1 |
| Espessura do material 1 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao lado da inclinação. | Numérico, positivo | 12 polegadas |
| Nome do material 1 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 2 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 2 : 1 |
| Espessura do material 2 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao lado da inclinação. | Numérico, positivo | 6 polegadas |
| Nome do material 2 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 3 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 4 : 1 |
| Espessura do material 3 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao lado da inclinação. | Numérico, positivo | 4 polegadas |
| Nome do material 3 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Grama semeada |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Alinhamento da aresta interna da valeta | Pode ser utilizado para substituir a largura fixa do buffer da inclinação lateral. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Alinhamento da aresta externa da valeta | Pode ser utilizado para substituir a largura fixa do buffer da inclinação posterior. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Perfil do fundo da valeta | Pode ser utilizado para substituir a inclinação lateral fixa e as larguras da inclinação posterior. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Superfície alvo | Superfície utilizada para determinar se a valeta é cortada ou aterrada. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Opcional |
Parâmetros de saída
Nenhum.
Comportamento
Essa submontagem irá inserir uma forma de valeta simples (valeta com a parte inferior plana ou em forma de V) buffers opcionais de inclinação lateral e inclinação posterior. A localização da aresta interna da valeta pode ser especificada com uma largura fixa ou com um alinhamento opcional. A profundidade da valeta pode ser especificada com uma altura fixa ou um perfil que possa ser atribuído para controlar a profundidade. O ponto de teste de Corte/Aterro é P3. Dependendo do parâmetro de entrada Incluir valeta, esta somente será colocada em corte, aterro, ou o corte e o aterro.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicularmente para o vínculo. Portanto, se você abrir um desenho que contenha estas submontagens que foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recria os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
No modo de layout, esta submontagem exibe todos os vínculos que compõem a valeta com os parâmetros definidos como entrada pelo usuário.

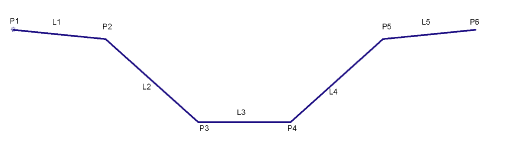

Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P2 | Articulação | |
| P3 | Ditch_In | Fundo interno da valeta |
| P4 | Ditch_Out | Fundo externo da valeta |
| P5 | Articulação | |
| L1-5 | Referência de topo | |
| L2,L4 | Slope_Link | |
| L3 | Valeta | Fundo da valeta |
Diagrama de codificação
