ShapeTrapezoidal

Essa submontagem insere formas trapezoidais com parâmetros flexíveis e códigos.

Essa forma pode ser usada como uma pista ou um acostamento usando parâmetros de superelevação para a inclinação. A largura e a borda externa da elevação podem ser calculadas com base em um alinhamento e perfil opcional. Se múltiplas formas forem empilhadas, a parte inferior da inclinação pode ser usada como aparte superior da inclinação das formas subsequentes. Se as formas forem juntadas, a profundidade externa pode ser usada como a profundidade interna da próxima submontagem. O ponto, o vínculo e os códigos da forma são deixadas sem definição, para que a forma possa usada para representar diferentes materiais em várias situações.

Anexação

O ponto de fixação é a borda interna da forma.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Inclinação inferior			0,042
Profundidade externa			0,500
Inclinação superior			-0,020
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerdo/Direito	Direita
Largura	Largura do ponto de fixação até o ponto de externo do acostamento.	Numérico	2,4 m 8,0 pés
Inclinação transversal padrão	Inclinação transversal padrão da superfície de forma. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base.	Numérico	-2,0%
Utilizar a inclinação da superelevação	Especifica o uso da inclinação da superelevação	Lista de seleção	Não
Direção da inclinação	Especifica se a forma se inclina para longe da coroa ou em direção da coroa	Lista de seleção	Fora do coroamento
Profundidade interna	Profundidade no ponto de fixação	Numérico, positivo	0,25 m 1,0 pés
Profundidade externa	Profundidade oposta ao ponto de fixação	Numérico, positivo	0,125 m 0,5 pés
Código superior interno	Código de pontos definido pelo usuário
Código superior externo	Código de pontos definido pelo usuário
Código de inferior interno	Código de pontos definido pelo usuário
Código inferior externo	Código de pontos definido pelo usuário
Código de vínculo superior	Código de vínculo definido pelo usuário
Código de vínculo inferior	Código de vínculo definido pelo usuário
Código de forma	Código de forma definidos pelo usuário

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Tipo de atribuição	Status
Largura	Pode ser usada para substituir a largura fixa de pista e vincular a margem da pista a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação externa	Pode ser usada para substituir a inclinação da forma normal e vincular a borda da forma externa da parte superior até a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Inclinação superior	Inclinação do vínculo superior	Numérico
Inclinação inferior	Inclinação do vínculo inferior	Numérico
Largura	Largura da forma	Numérico
Profundidade externa	Profundidade externa da forma	Numérico

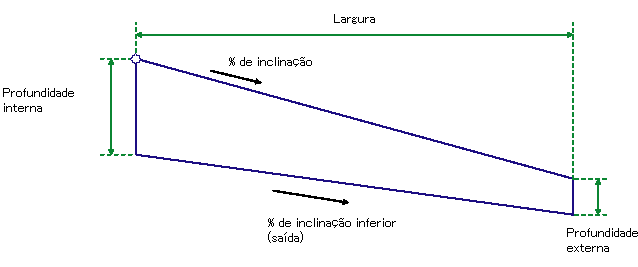

Comportamento

A declividade do acabamento da forma é inserida para uma determinada Largura e % Inclinação para fora do ponto de fixação. A inclinação do vínculo inferior é calculado com base na profundidade interna e externa da forma. Os códigos de ponto, vínculo e forma são definidos nos parâmetros de entrada por meio das sequências de caracteres definidas pelo usuário.

Operação do modo de layout

No modo de layout, essa submontagem exibe os vínculos que compõem a forma de uma situação normal de rodovia coroada, com inclinação transversal padrão como o valor de inclinação do vínculo superior.

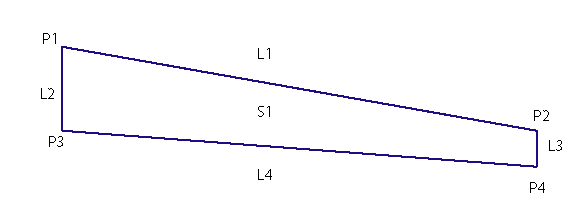

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Tipo	Código	Descrição
P1	Código superior interno	Código de pontos definido pelo usuário
P2	Código superior externo	Código de pontos definido pelo usuário
P3	Código de inferior interno	Código de pontos definido pelo usuário
P4	Código inferior externo	Código de pontos definido pelo usuário
L1	Código de vínculo superior	Código de vínculo definido pelo usuário
L4	Código de vínculo inferior	Código de vínculo definido pelo usuário
S1	Código de forma	Código de forma definidos pelo usuário
