Esta submontagem permite selecionar uma superfície de solo existente e uma superfície rochosa como destinos.
Dependendo da posição (acima ou abaixo), o talude irá utilizar diferentes inclinações e soluções de vala. No aterro e condições sem corte de rocha, esta submontagem irá se comportar da mesma forma que o subconjunto BasicSideSlopeCutDitch.
Anexação
O ponto de anexo é a borda interior da inclinação lateral da vala para condições de corte na borda interior do vínculo do talude para condições de aterro.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Vínculo de talude | Inclui ou omite o vínculo do talude | Incluir/Omitir | Incluir |
| Inclinação do corte | Inclinação do vínculo do talude para corte em não rochoso | Numérico, positivo | 2 ( : 1) |
| Inclinação de aterro | Inclinação do vínculo de talude para aterro | Numérico, positivo | 4 ( : 1) |
| Inclinação lateral | Inclinação do vínculo de inclinação lateral da valeta (somente para corte) | Numérico, positivo | 4 ( : 1) |
| Profundidade da valeta | Profundidade de valeta | Numérico, positivo |
1,2 m 4,0 pés |
| Largura inferior | Largura da parte inferior da valeta (zero para uma valeta em forma de V) | Numérico, positivo |
0,6 m 2,0 pés |
| Inclinação posterior | Inclinação do vínculo de inclinação posterior da valeta (somente para corte) | Numérico, positivo | 4 : 1 |
| Largura da inclinação posterior | Largura do vínculo de inclinação posterior da valeta (somente para corte) | Numérico, positivo |
1,2 m 4,0 pés |
| Limite de profundidade do corte 1 da rocha | Altura da primeira inclinação de corte de rocha | Numérico, positivo |
3,0 m 9.0 pés |
| Inclinação do corte 1 da rocha | Inclinação do primeiro segmento de corte de rocha | Numérico, positivo | 4 (:1) |
| Inclinação do corte 2 da rocha | Inclinação do segundo segmento de corte de rocha | Numérico, positivo | 1 (:1) |
| Largura da casca do chão existente | Largura de EG para faixa no topo da rocha | Numérico, positivo |
1,5 m 5,0 pés |
| Inclinação do vínculo de talude | Inclinação de vínculo para EG | Numérico, positivo | 2 (:1) |
| Colocar material revestido | Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum. | Sequência | Nenhum |
| Limite de inclinação 1 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 1:1 |
| Espessura do material 1 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 12 polegadas |
| Nome do material 1 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 2 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 2 : 1 |
| Espessura do material 2 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 6 polegadas |
| Nome do material 2 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 3 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 4 : 1 |
| Espessura do material 3 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 4 polegadas |
| Nome do material 3 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Grama semeada |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Superfície de terra existente | Nome da superfície de terra existente para taludamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Necessário |
| Superfície rochosa | Superfície rochosa para corte de rocha. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Opcional |
Parâmetros de saída
Nenhum.
Comportamento

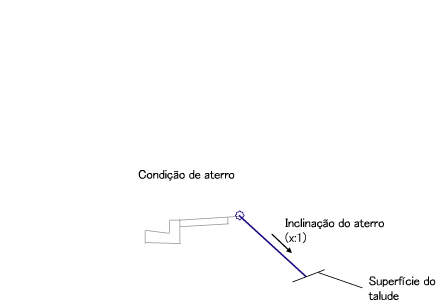

O ponto de anexação é testado para determinar se ele está em corte ou aterro. Se estiver em aterro, o vínculo do talude de aterro é estendido até a Superfície existente em uma dada Inclinação de aterro.

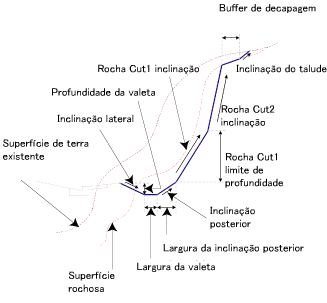

Se o ponto P1 e P2 estão abaixo da superfície rochosa, então a inclinação lateral do fundo da valeta e a inclinação traseira são adicionadas, o vínculo Corte de rocha1 é adicionado na altura especificada pelo limite de profundidade do Corte de rocha1. Um segundo vínculo de corte de rocha é adicionado até alcançar a superfície rochosa na inclinação Corte de rocha 2. Uma área listrada é criada conforme vínculos são criados que sigam a superfície rochosa para a distância especificada do buffer. Finalmente, um vínculo de talude para terreno existente é inserido usando a inclinação especificada pelo parâmetro de inclinação de vínculo de talude.

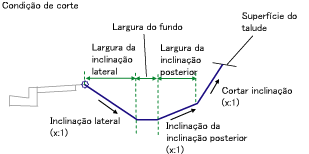

Se o talude não está abaixo da superfície rochosa, a inclinação lateral, fundo da valeta e inclinação traseira são adicionados e o corte do vínculo do talude é estendido a partir do final da inclinação traseira para a superfície do talude em uma determinada inclinação de corte.
Esta submontagem opcionalmente permite que seja adicionado um material com revestimento. O parâmetro espessura de material (por exemplo, Espessura do material 1) é medido perpendicular ao vínculo.Você pode especificar três intervalos de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.
Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Material 1 Espessura) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro de espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medida perpendicular ao vínculo. Portanto, se abrir um desenho que contenha estas submontagens que foram criadas no AutoCAD Civil 3D 2010 ou em edição anterior, no AutoCAD Civil 3D 2011 ou em edição posterior e em seguida recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
No modo de layout a submontagem irá utilizar o mesmo comportamento de layout como basicsideslopecutditch existente.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P1 | Articulação, Hinge_Fill | Somente condição de aterro - ponto de articulação para o vínculo de talude de aterro |
| P2 | Ditch_In, Talude, Daylight_Fill | Condição de corte somente - borda interior da valeta Condição de aterro somente - ponto de talude |
| P3 | Ditch_Out | Condição de corte somente - bordo externo de valeta |
| P4 | Hinge_Cut | Somente condição de corte - ponto de articulação para o vínculo de talude do corte |
| P5-n | Talude Daylight_Cut | Somente condição de corte - ponto de talude |
| L1 - n | Topo, Referência | Malha final não pavimentada |
| L1 | Topo, Referência, Talude, Daylight_Fill, Slope_Link (somente corte) | Vínculo do talude no aterro |
| L2 | Valeta | Fundo da valeta |
| L3 | Slope_Link | Inclinação da valeta |
| L4-Ln | Topo, Referência, Talude, Daylight_Cut | Vínculos de talude no corte |
Diagrama de codificação

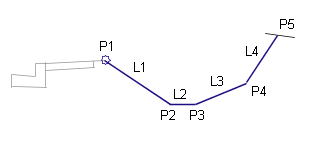

O seguinte diagrama de codificação mostra os códigos em uma situação de corte, sem uma superfície rochosa.
O seguinte diagrama de codificação mostra os códigos em uma situação de aterro.
O seguinte diagrama de codificação mostra os códigos em uma situação de corte, com uma superfície rochosa.
