DaylightMaxWidth

Essa submontagem insere um vínculo que taluda uma superfície alvo em um corte definido pelo usuário ou declividade de aterro.

Se necessário, a inclinação é ajustada para manter o ponto de talude dentro de uma largura máxima a partir do ponto de articulação.

Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).

Anexação

O ponto de anexação é o ponto de articulação do vínculo do talude. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Inclinação do corte	A inclinação para taludamento normal em condições de corte	Numérico, positivo	4 ( : 1)
Inclinação de aterro	A inclinação para taludamento normal em condições de aterro	Numérico, positivo	4 ( : 1)
Largura máxima	A largura máxima permitida a partir do ponto de articulação (ponto de anexação) para o ponto de talude.	Numérico	3,0 m 10,0 pés
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição	Sequência	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Sequência	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento ou raio	Numérico, positivo	1,500 pés
Suavização de serrilhado com arredondamento	Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos)	Numérico, positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Largura máxima	Pode ser utilizada para substituir o valor de Largura máxima fixa e vincular a largura máxima a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento de talude	Deslocamento do ponto de talude	Numérico
Elevação do talude	Elevação do ponto de talude	Numérico

Comportamento

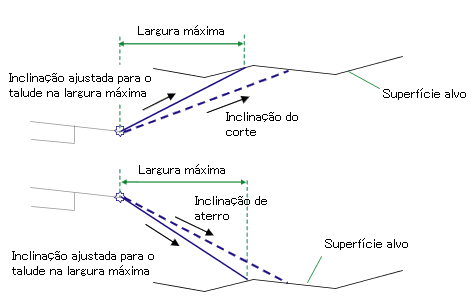

Essa submontagem tenta calcular um ponto de talude para a condição de corte. Se um ponto de talude é encontrado, a largura do vínculo de talude é comparado ao valor de Largura máxima. Se o valor de Largura máxima é excedido, o ponto de talude é movido para o ponto de largura máxima ponto na superfície alvo. Se nenhum ponto de corte de talude for encontrado, o processo é repetido para a condição de aterro.

Se um nome de alinhamento de deslocamento horizontal for atribuído à Largura máxima durante a modelagem de corredores, o valor da Largura máxima irá variar para coincidir com o deslocamento do alinhamento.

Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.

Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Espessura do material 1) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.

Operação do modo de layout

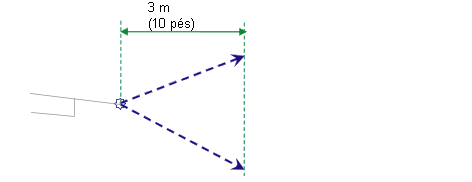

No modo de layout, esta submontagem exibe as inclinações de corte e aterro em linhas tracejadas estendidas para fora por uma distância de 3 metros ou 10 pés. Os vínculos do talude são concluídos com pontas de seta apontando para fora.

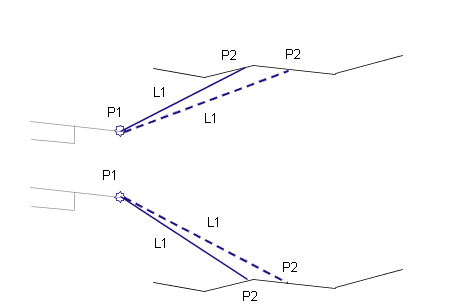

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Articulação Hinge_Cut ou Hinge_Fill	Ponto de articulação e ponto de articulação para a condição de corte ou aterro
P2	Talude Daylight_Cut ou Daylight_Fill	Ponto de talude e ponto de talude para condição de corte ou aterro
L1	Topo Referência
L1	Topo Referência Talude Daylight_Cut	Vínculo do talude para seção de corte
L1	Topo Referência Talude Daylight_Fill	Vínculo do talude para seção de aterro
