ConditionalCutOrFill

Esta submontagem ajusta automaticamente várias submontagens, tais como vínculos genéricos, ampliação, escavação ou talude, para uma montagem baseada em se um corte/aterro existe.

A submontagem ConditionalCutOrFill é um tipo especial de submontagem referida como condicional. As submontagens condicionais adicionam automaticamente submontagens especificadas a uma montagem, quando houver determinadas condições definidas por você.

Por exemplo, quando uma montagem contém uma submontagem ConditionalCutOrFill, o AutoCAD Civil 3D analisa a estaca, deslocamento e posição da elevação submontagem para determinar se ele está na condição de corte/aterro. Dependendo dos parâmetros da submontagem ConditionalCutOrFill, diferentes tipos de submontagens subsequentes serão automaticamente adicionados à montagem, se a submontagem e de corte/aterro.

Para saber mais sobre como utilizar uma submontagem ConditionalCutOrFilll, consulte o .

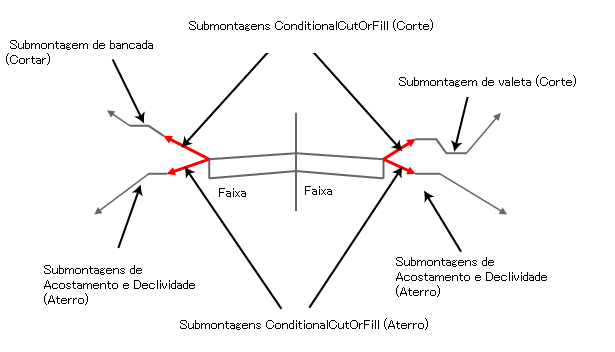

A ilustração a seguir mostra uma seção de montagem de corredor, composta de:

Você pode adicionar uma ou várias submontagens ConditionalCutOrFill para uma montagem, conforme a criação de comportamentos simples ou complexos em montagens. Por exemplo, no caso anterior, também é possível adicionar uma submontagem ConditionalCutOrFill que automaticamente crie um talude em uma determinada inclinação, quando detecta que está condição de aterro maior que 3 metros, ou outro valor especificado. De forma similar, é possível adicionar uma submontagem ConditionalCutOrFill que aplica automaticamente um alargamento, quando detecta uma condição de aterro maior que um valor especificado.

Quando você cria uma montagem usando submontagens ConditionalCutOrFill, a construção da montagem exibida na guia Construção da caixa de diálogo Propriedades de montagem, indica a ordem na qual as submontagens são processadas.

É importante observar o seguinte, quando usar a submontagem ConditionalCutOrFill:

Múltiplas submontagens ConditionalCutOrFill

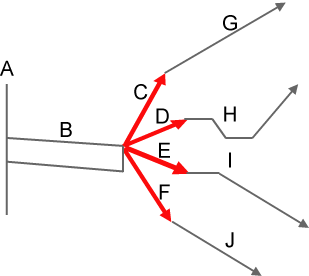

Múltiplas submontagens ConditionalCutOrFill podem ser anexadas a um ponto comum na montagem. Isto inclui submontagens ConditionalCutOrFill de vários cortes e aterros, como mostrado na ilustração a seguir.

Esta ilustração mostra somente o lado direito da montagem. A tabela a seguir descreve os componentes incluídos neste lado da montagem.

Componente Descrição
A Montagem linha base
B Submontagem Pista do lado direito
C Submontagem ConditionalCutOrFill, com o parâmetro Tipo definido para Cortar. Se a condição é em corte, e a condição de corte está entre os valores de distância mínimo e máximo especificado para a submontagem (C), então um determinado tipo de submontagem (G) é aplicado.
D Submontagem ConditionalCutOrFill, com o parâmetro Tipo definido para Cortar. Se a condição é em corte, e a condição de corte está entre os valores de distância mínimo e máximo especificados para a submontagem (D), então uma submontagem Valeta (H) é aplicada.
E Submontagem ConditionalCutOrFill, com o parâmetro Tipo definido para Aterrar. Se a condição é em aterro e a condição de aterro está entre os valores de distância mínimo e máximo especificado para a submontagem (E), então um determinado tipo de submontagem (I) é aplicado.
F Submontagem ConditionalCutOrFill, com o parâmetro Tipo definido para Aterrar. Se a condição é de aterro, e a condição de aterro está entre os valores de distância mínimo e máximo especificados para a submontagem (F), então um determinado tipo de submontagem (J) é aplicado.
G Um tipo especificado de submontagem, que é aplicado nas condições de corte que estão entre os valores de distância mínimo e máximo especificados para a submontagem (C).
H Um tipo especificado de submontagem que é aplicado nas condições de corte que estão entre os valores de distância mínimo e máximo especificados para a submontagem (D).
I Um tipo especificado de submontagem que é aplicado nas condições de preenchimento que estão entre os valores de distância mínimo e máximo especificados para a submontagem (E).
J Um tipo especificado de submontagem que é aplicado nas condições de preenchimento que estão entre os valores de distância mínimo e máximo especificados para a submontagem (E).

Você pode controlar o as alturas de limite de corte ou aterro, usando os parâmetros de entrada Distância mínima Distância máxima. O parâmetros de entrada Largura de layout e Declividade de layout permitem controlar a posição dos gráficos, exibida por esta submontagem quando ela é desenhada no modo de layout.

Nota:

Não há limite para o número de submontagens ConditionalCutOrFill que podem ser adicionadas em uma montagem.

Anexação

Essa submontagem pode ser conectada a qualquer ponto de submontagem ou de anexação de montagem. Submontagens subsequentes poderão ser anexadas ao ponto final da submontagem ConditionalCutOrFill.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro Descrição Tipo Padrão
Lado Especifica em qual lado da montagem ou corredor a submontagem é inserida. Esquerda/Direita Direita
Largura de layout Especifica o comprimento da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro do Declividade de layout, permite posicionar a submontagem ConditionalCutOrFill ou as submontagens que estão associadas a ela, mas não exibe ou não tem nenhum efeito no modelo de corredor. Numérico, positivo

3,6 m

12,0 pés

Declividade de layout Especifica a declividade da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro Largura de layout, permite posicionar a submontagem ConditionalCutOrFill e as submontagens que estão associadas a ela, mas não exibe ou não tem nenhum efeito no modelo de corredor. Numérico, positivo ou negativo

1:1 (cortar)

-1:1 (preencher)

Tipo Especifica o tipo de condição que esta submontagem utiliza para comparar a si mesmo com o alvo. Corte / Aterro Recortar
Distância mínima Especifica a profundidade de corte ou altura de aterro mínimas, que são necessárias para continuar com o processo de submontagens conectadas a esta submontagem ConditionalCutOrFill. Numérico, positivo ou negativo

0,0 m

0,0 pés

Distância máxima Especifica a profundidade de corte ou altura de aterro máximas, que são necessárias para continuar com o processo de submontagens conectadas a esta submontagem ConditionalCutOrFill. Numérico, positivo

9999 pés

9999 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro Descrição Status
Superfície A superfície que é utilizada para determinar se s estaca atual, deslocamento e elevação está em condição de corte ou aterro. A estaca, deslocamento e elevação que são usados pertencem ao ponto de anexação da submontagem ConditionalCutOrFill. Necessário

Parâmetros de saída

Nenhum.

Comportamento

Consulte a descrição

Operação do modo de layout

No modo de layout, esta submontagem desenha uma linha usando os valores de parâmetro de entrada Largura de layout e Declividade de layout. Esta linha representa a localização na montagem onde a submontagem ConditionalCutOrFill é aplicada.

Ponto, vínculo e códigos da forma

Ao contrário da maior parte das outras submontagens, uma submontagem ConditionalCutOrFill não cria pontos, vínculos ou formas no modo de modelagem.

Diagrama de codificação

A codificação de diagrama a seguir mostra os pontos e vínculos que são criados no modo de layout. Códigos sem ponto, vínculo ou formato são criados para esta submontagem em modo de modelagem.
