LotGrade

Esta submontagem é usada para nivelar lotes a partir de uma linha de faixa de domínio.

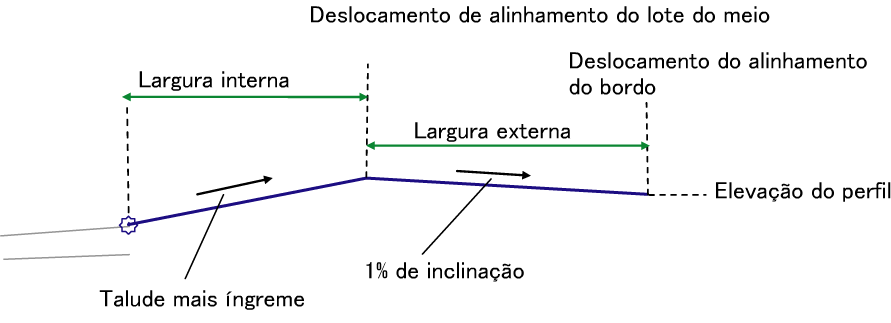

A ilustração a seguir mostra um exemplo desta submontagem sendo utilizada quando a elevação do perfil destino na parte de trás do lote é mais alta que o ponto de anexação.

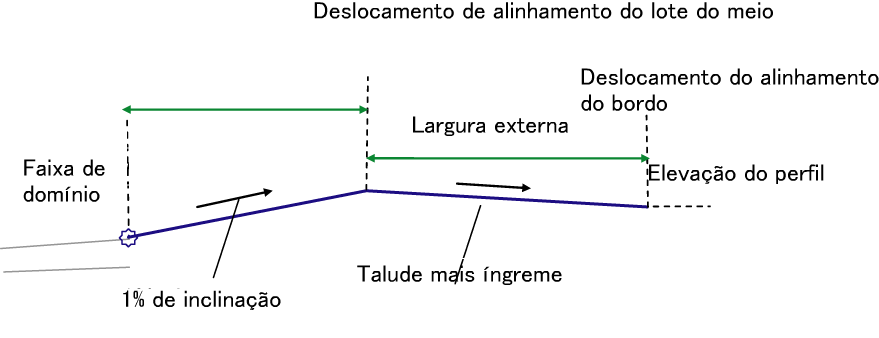

A ilustração a seguir mostra um exemplo desta submontagem sendo utilizada quando o ponto de anexação está mais alto que a elevação do perfil destino na parte de trás do lote.

Anexação

O ponto de anexação está na borda interior da pista na declividade final.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Indica em qual lado a submontagem é inserida.	Esquerda \ Direita	Direita
Largura interna	A largura interna do lote.	Numérico, positivo	3,6 m 12,0 pés
Largura externa	A largura externa do lote.	Numérico, positivo	3,6 m 12,0 pés
Inclinação mínima	A inclinação mínima para a largura externa do lote.	Numérico, positivo	1 %

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de ajuda do usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Deslocamento médio	Pode ser utilizada para substituir a largura fixa interna e vincular a linha do meio do lote com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento da borda	Podem ser utilizados para substituir a Largura externa fixa, vinculando a linha de extremidade do lote a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação da margem	Pode ser utilizada para substituir a elevação fixa, ligando uma linha do lote a uma elevação. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Necessário

Parâmetros de saída

Nenhum.

Comportamento

A ferramenta de montagem da declividade do lote precisa iniciar na faixa de domínio e, bem parecido com a submontagem BasicLaneTransition, ela irá conter declividade e alterar o deslocamento para o meio do lote, a uma inclinação padrão de 1%. O valor da inclinação pode ser inserido pelo usuário. No meio do lote estará um alinhamento sem perfil. Para que a montagem seja um vínculo a partir da faixa de domínio até aquele alinhamento de meio de lote de inclinação de 1%. A seguir, o alinhamento de meio de lote será vinculado à parte de trás do lote, que é uma elevação fixa; por exemplo, 74,00 pés. Precisamos manter uma inclinação mínima de 1% na metade posterior do lote. Portanto, é preciso que haja uma regra no local, se a parte frontal da declividade do lote a 1% de inclinação não permitir uma inclinação mínima de 1% para metade de trás do lote; então, a metade de trás da declividade do lote precisa alterar para 1% e a metade frontal da declividade do lote precisa ser mais acentuada.

Operação do modo de layout

No modo de layout, esta submontagem desenha a pista utilizando os parâmetros de entrada. Ela irá utilizar 1% como o mais acentuado valor de inclinação.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Coroamento	Coroamento da estrada na declividade final.
P2	Articulação	Ponto de articulação do lote.
L1, L2	Topo	Declividade acabada.
