LinkSlopeToSurface

Essa submontagem é um utilitário de uso geral para estender um vínculo desde o ponto de fixação em uma determinada inclinação até a intersecção mais próxima com uma superfície alvo.

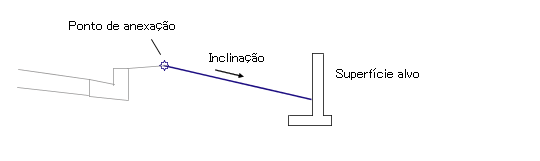

Anexação

O ponto de anexação está no início do vínculo.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Utilizar a inclinação da superelevação	Especifica o uso da inclinação da superelevação	Lista de seleção	Não
Direção da inclinação	Especifica se o vínculo se inclina para longe da coroa ou em direção à coroa	Lista de seleção	Fora do coroamento
Inclinação	% de inclinação do vínculo	Numérico	2 (%), (ou 2:1)
Adicionar vínculo em	Especifica para adicionar vínculo em condições de corte, preenchimento ou corte e preenchimento.	Lista de seleção: a) Corte e preenchimento, b) Somente corte, c) Somente preenchimento	Corte e preenchimento
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos para serem atribuídos ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície	Sim/Não	Não

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Superfície alvo	Nome da superfície à qual o vínculo está sendo vinculado. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico

Comportamento

Um vínculo estende-se para a esquerda ou para a direita a partir do ponto de fixação em determinada inclinação até ele interceptar a superfície alvo.

Por padrão, será adicionado um vínculo de corte ou preenchimento do ponto de fixação para a superfície alvo. Se o vínculo precisar ser adicionado apenas em condições de corte ou preenchimento, especifique apropriadamente um valor para a propriedade Adicionar vínculo em da submontagem. Se o vínculo de corte e os vínculos de preenchimento precisam estar em inclinações diferentes, adicione essa submontagem duas vezes, no mesmo ponto de fixação, uma vez para as condições Corte somente e depois novamente para Preenchimento somente, com inclinações conforme necessário.

Esta submontagem inclui um parâmetro opcional de entrada denominado Usar inclinação de superelevação que permite que você especifique para usar a inclinação da superelevação para o acostamento. Esse parâmetro pode ser definido como a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Inclinação da pista externa, d) Inclinação da pista interna ou e) Nenhum Nenhum é a configuração padrão.

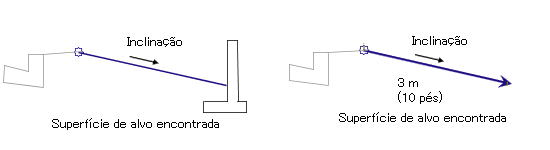

Operação do modo de layout

No modo de layout, essa submontagem tenta encontrar a intersecção do vínculo, se a superfície alvo for inserida por uma submontagem anterior. Se for encontrada uma intersecção, o vínculo é exibido na inclinação dada à superfície. Se não, o vínculo é exibido em determinada inclinação para fora a uma distância de inclinação de 3 metros ou 10 pés, terminando em uma ponta de seta apontando para fora.

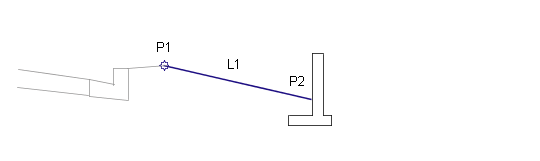

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
L1	Daylight_Cut	Se o vínculo é adicionado na condição de corte.
L1	Daylight_Fill	Se o vínculo é adicionado na condição de preenchimento.

Nota:

Você pode adicionar outros códigos aos pontos e vínculos, conforme necessário, usando os parâmetros de entrada listados para essa submontagem.
