UrbanCurbGutterValley3

Esse submontagem insere vínculos para uma inclinação abaixo do vale, meio-fio e sarjeta com sub-base.

A superfície inferior da curva é aplainada em um vínculo horizontal na linha de fluxo da sarjeta. Parâmetros de entrada definidos pelo usuário controlam as dimensões da forma.

Anexação

O ponto de anexação fica no ponto do flange da sarjeta ou na traseira do meio-fio.

Parâmetros de entrada

Nota: Cotas de sub-base são em metros ou pés. Cotas de meio-fio-e-sarjeta devem ser fornecidos em milímetros ou polegadas.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	Direita
Ponto de inserção	Especifica o ponto de inserção de meio fio e sarjeta como bordo de sarjeta ou traseira de meio-fio	Booleano	Bordo da sarjeta
Método de inclinação da sarjeta	Especifica a entrada de método de inclinação da sarjeta	Lista de seleção	Inclinação da pista externa
Inclinação da sarjeta	Especifica a inclinação de sarjeta fixa	Numérico	- 2%
Direção da inclinação de sarjeta	Especifica se a sarjeta inclina em direção ao coroamento ou para fora do coroamento	Lista de seleção	Fora do coroamento
Profundidade de sub-base	Profundidade até a sub-base no ponto do flange. Utilize zero se não houver sub-base.	Numérico, positivo	1,0 m 1,5 pés
Extensão de sub-base	A distância da sub-base é estendida para além da traseira do meio-fio. Utilize zero para terminar a sub-base na parte de trás do meio-fio.	Numérico, positivo	0,3 m 1 pé
Método de inclinação da sub-base	Seleciona se deve se utilizar a inclinação de superelevação da pista externa para a camada da sub-base, ou se deve se definir um valor numérico de inclinação em %	Lista de seleção	Inclinação da pista externa
Inclinação de sub-base	Inclinação transversal da camada da sub-base Não utilizado se Usar SE estiver definido como Verdadeiro.	Numérico	- 2 (%)
Cota A	Profundidade da sarjeta no ponto do flange	Numérico, positivo, não zero	150 mm 6 pol
Cota B	Largura desde o ponto do flange da sarjeta até a linha de fluxo da sarjeta.	Numérico, positivo, não zero	600 mm 24 pol
Cota C	Largura do ponto do flange da sarjeta até o fluxo da sarjeta, e desde o fluxo da sarjeta até a parte superior do meio-fio	Numérico, positivo, não zero	50 mm 2 pol
Cota D	Largura a partir da linha de fluxo da sarjeta até a parte mais alta do meio-fio	Numérico, positivo, não zero	40 mm 1,5 pol
Cota E	Largura desde a parte superior do meio fio até a parte de trás do meio-fio	Numérico, positivo, não zero	150 mm 6 pol
Cota F	Altura da traseira do meio fio.	Numérico, positivo, não zero	300 mm 12 pol

Comportamento

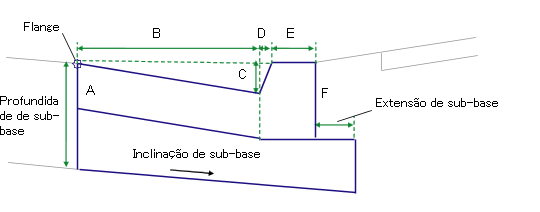

Os vínculos do meio-fio e da sarjeta são inseridos com base no Parâmetro de entrada para Cota A – Cota F. Todas as cotas devem ser positivas, valores diferentes de zero. Se uma profundidade de sub-base diferente de zero for fornecida, a camada da sub-base é inserida para trás do meio-fio e continua para a largura da extensão da sub-base. A camada da sub-base se aproxima da parte inferior traseira do meio-fio, como mostrado no diagrama.

A submontagem cria o formato para um meio-fio e sarjeta simples, com o ponto de anexação no (a) bordo interior da sarjeta (ou borda) ou (b) na traseira do meio-fio. A face do meio-fio é determinada com uma largura pequena e constante para torná-la não vertical.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Operação do modo de layout

No modo do layout, esta submontagem exibe o componente de meio-fio-e-sarjeta baseando-se nos parâmetros de entrada fornecidos. Se um valor numérico é fornecido para o %Inclinação Sub-base a %Inclinação de sub-base, a camada da sub-base é inserida com o valor de inclinação determinado. Caso contrário, o valor padrão de -2% é utilizado.

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação.	Estática (Descrição)

Parâmetro

Descrição

Tipo

Eixo de rotação da superelevação

Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro.

Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação.

Estática (Descrição)

Suporte de eixo de rotação de superelevação

Se a direção da inclinação de sarjeta for definida para Longe do coroamento, então a inclinação de sarjeta será o oposto da inclinação de superelevação. Se a direção da inclinação de sarjeta for definida para Em direção ao coroamento, a inclinação de sarjeta será revertida.

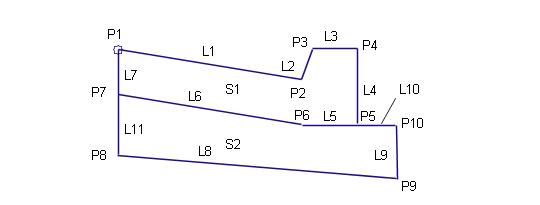

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Código	Descrição
P1	Flange	Ponto do flange da sarjeta
P2	Flowline_Gutter	Ponto da linha de fluxo da sarjeta
P3	TopCurb	Topo do meio-fio
P4	BackCurb	Traseira do meio-fio
L1 – L3	Topo, Meio-fio	Declividade final no meio-fio e sarjeta
L8	Sub-base Referência
S1	Meio-fio	Área de concreto de meio-fio e sarjeta
S2	Sub-base
