DaylightStandard

Essa submontagem cria vínculos de talude de corredor lateral com configurações de inclinação definidas pelo usuário, tais como plano, média e inclinações máximas para o corte e situações de preenchimento.

Essa submontagem cria uma em forma de V ou valeta plana - inferior em situações de corte, e inclui uma opção para incluir ampliação de defensa para condições de preenchimento.

O último vínculo do talude pode ser omitido para casos em que o modelo de corredor precise ser deixado em um estado incompleto. Por exemplo, isso pode ser feito de maneira que as superfícies do nivelamento nas propriedades adjacentes possam ser vinculadas ao ponto de articulação na rodovia incompleta.

Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).

Anexação

Essa submontagem normalmente é anexada à submontagem usada na borda externa da rodovia, tais como a margem do acostamento, traseira da calçada, ou meio-fio traseiro. O ponto de anexo é a borda interna do vínculo da valeta frontal, superior do plano médio ou Inclinação de aterro ou borda interior do vínculo de alargamento da defensa, dependendo das condições.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Incluir o vínculo do talude Omitir o vínculo do talude	Incluir ou omitir o vínculo do talude.	Incluir/Omitir	Incluir
Inclinação do corte de planificação	Primeiro, o mais plano, detectar inclinação a ser tentada. (x : 1)	Numérico, positivo	6 ( : 1)
Altura máxima de corte do plano	Altura máxima permitida do vínculo de fechamento usando a inclinação de corte plano	Numérico	1,5 m 5 pés
Inclinação do corte médio	Inclinação de corte a ser tentada se o vínculo de inclinação de corte do plano exceder a altura máxima de corte do plano	Numérico, positivo	4 ( : 1)
Altura máxima do corte médio	Altura máxima permitida do vínculo de fechamento usando a inclinação de corte médio	Numérico	3 m 10 pés
Inclinação do corte íngreme	Inclinação de corte a ser tentada se o vínculo de inclinação de corte médio exceder a altura máxima de corte médio	Numérico, positivo	2 ( : 1)
Largura da inclinação lateral	Para Seção de corte, a largura do vínculo de valeta frontal	Numérico	3,6 m 12 pés
Inclinação lateral	Inclinação do vínculo da frente da valeta (x : 1). Este vínculo sempre é inserido para baixo.	Numérico, positivo	4 ( : 1)
Largura da valeta	Largura do fundo da valeta. Utilize zero para uma valeta em forma de V.	Numérico, positivo	1 m 3 pés
Inclinação de aterro plano	Primeiro, o mais plano, detectar inclinação a ser tentada. (x : 1)	Numérico, positivo	6 ( : 1)
Altura máxima de preenchimento do plano	Altura máxima permitida do vínculo de fechamento usando a inclinação de aterro plano	Numérico	1,5 m 5 pés
Inclinação de preenchimento média	Inclinação de preenchimento a ser tentada se o vínculo da inclinação de preenchimento do plano exceder a altura máxima de preenchimento do plano	Numérico, positivo	4 ( : 1)
Altura máxima do preenchimento médio	Altura máxima permitida do vínculo de fechamento usando a inclinação de aterro média	Numérico	3 m 10 pés
Inclinação de aterro íngreme	Inclinação de preenchimento a ser usada se o vínculo da inclinação de preenchimento médio exceder a altura máxima de preenchimento médio	Numérico, positivo	2 ( : 1)
Largura da defensa	Largura do vínculo de alargamento da defensa para inclinações de preenchimento usando a inclinação de preenchimento íngreme. Use zero para nenhum alargamento de defensa.	Numérico, positivo	0,6 m 2 pés
% de inclinação da defensa	% de inclinação do vínculo de alargamento da defensa	Numérico	-2 (%)
Incluir defensa Omitir defensa	Incluir para inserir a estrutura da defensa quando o alargamento da defensa ocorrer. A opção Omitir não insere a estrutura da defensa.	Incluir/Omitir	Omitir
Largura para publicação	Quando a defensa é incluída, a largura do ponto de anexação no bordo interno da publicação da defensa.	Numérico	0,3 m 1 pé
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição	Sequência	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Sequência	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento ou raio	Numérico, positivo	1,500 pés
Suavização de serrilhado com arredondamento	Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos)	Numérico, positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para mais informações, consulte do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento de talude	Deslocamento do ponto de talude	Numérico
Elevação do talude	Elevação do ponto de talude	Numérico

Comportamento

As etapas a seguir são usadas por esta submontagem para determinar quais condições se aplicam:

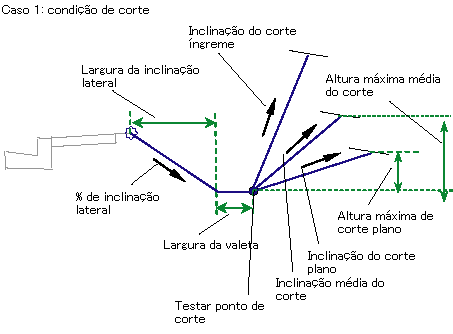

1. A localização do Ponto de teste de corte (consulte diagrama) é calculado usando a largura da inclinação lateral, Inclinação lateral inclinação, e Parâmetros de largura da valeta.
2. Se qualquer parte da inclinação lateral inclinação ou valeta inferior está em corte, a seção é calculada como um corte de seção, como segue:

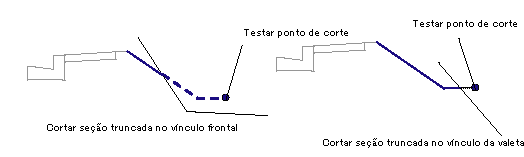

   • Se o Ponto de teste de corte está acima da superfície alvo, o vínculo ou Inclinação lateral da valeta inferior é truncada no ponto onde ele efetua a intersecção com a superfície da corte para aterro, caso contrário:

   • Se o vínculo de talude é definido para omitir, nenhum vínculo de talude é calculado.

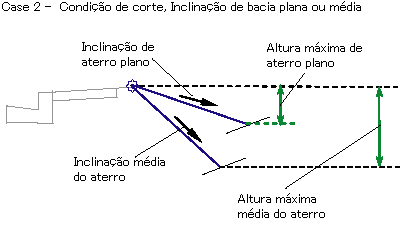

   • Uma interceptação é calculada para a superfície alvo usando o valor de inclinação do corte plano.
   • Se a altura da inclinação do corte de planificação excede a Altura máxima de corte de planificação, a interceptação para a superfície alvo é recalculada usando o valor de inclinação do corte médio.
   • Se a altura da inclinação do corte médio o excede a Altura máxima de corte de planificação, a interceptação para a superfície alvo é recalculada usando o valor de inclinação do corte médio.
3. Se qualquer parte do vínculo da inclinação lateral ou valeta está abaixo da superfície alvo, a seção é calculada como uma seção de aterro, como segue:
   • A intersecção com a superfície alvo é calculada usando o valor de inclinação de aterro plano.
   • Se o altura da inclinação do aterro de planificação excede a Altura máxima de aterro plano, a interceptação para a superfície alvo é recalculada usando o valor de inclinação do aterro médio.
   • Se o altura da inclinação do aterro de planificação excede a altura máxima de aterro plano, o vínculo de alargamento da defensa é adicionado à montagem usando os parâmetros de largura da defensa e %inclinação da defensa (a não ser que a largura da defensa seja zero). A intersecção com a superfície alvo é recalculada da borda externa do vínculo de alargamento da defensa usando o valor de inclinação de aterro íngreme.
   • Se Incluir o vínculo do talude é Verdadeiro, o plano, médio, ou o vínculo de inclinação de preenchimento íngreme é adicionado à Montagem.

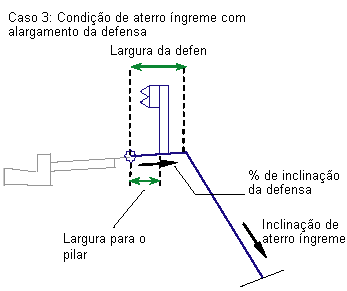

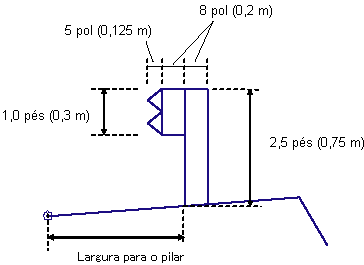

Uma estrutura de defensa pode ser aplicada para seções de aterro que atendem aos critérios de uso da inclinação de aterro íngreme. Se esse critério for atendido, Largura da defensa não for zero e Incluir defensa for definido como verdadeiro, uma estrutura de defensa será desenhada na estaca. As dimensões da estrutura da defensa são fixas, como mostrado no diagrama a seguir.

Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.

Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Espessura do material 1) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.

Nota:

No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro de espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e posteriores, este parâmetro é medido perpendicularmente ao vínculo. Portanto, se você abrir um desenho que contenha estas submontagens, que foi criado no AutoCAD Civil 3D 2010 ou em edição anterior, no AutoCAD Civil 3D 2011 ou em edição posterior, e, em seguida, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.

Operação do modo de layout

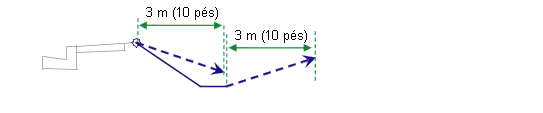

Neste modo do layout, esta submontagem exibe ambas as condições o corte e preenchimento inclinação plana. Os vínculos de talude são estendidos para fora de uma distância horizontal de 3 metros ou 10 pés e são exibidos em terminações de linhas tracejadas em pontas de seta apontando para fora.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

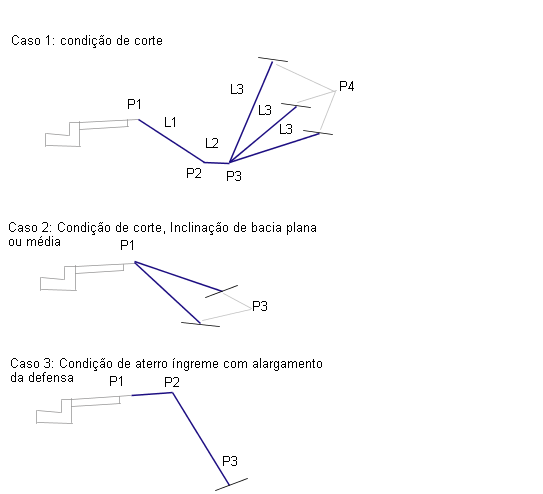

Ponto, vínculo ou forma	Código	Descrição
P1	Articulação Hinge_Fill	Ponto de articulação para a condição de preenchimento
P2	Articulação Hinge_Fill	Ponto de articulação para a condição de preenchimento com alargamento de defensa
P2	Ditch_In	Borda interior da parte inferior da valeta (condição de corte somente)
P3	Ditch_Out Articulação Hinge_Cut	Margem externa da parte inferior da valeta (condição de corte somente)
P3	Talude Daylight_Fill	Inclinação de aterro ponto stake (condição de preenchimento somente)
P4	Talude Daylight_Cut	Inclinação do corte do ponto stake (condição de preenchimento somente)
Todos os vínculos	Topo Referência	Todos os vínculos adicionados nesta submontagem, exceto para o vínculo de estrutura da defensa.
Pontos de defensa	Nenhum	Nenhum código é atribuído aos pontos na estrutura da defensa, se incluído.
Vínculos de defensa	Defensa	Todos os vínculos que compõem a estrutura da defensa, se incluídos.
L3	Topo Referência Talude Daylight_Cut	Vínculo do talude para seção de corte
Vínculo do talude no aterro	Topo Referência Talude Daylight_Fill	Vínculo do talude para seção de aterro

Diagrama de codificação
