Essa submontagem cria uma pista coroada com controle de inclinação da sub-base separado, bem como a capacidade de controlar a localização do coroamento da sub-base especificando um alinhamento alvo.
Anexação
O ponto de anexação está no início do primeiro vínculo. A submontagem é sensível à direção que é inserida. Larguras positivas aumentam o deslocamento a partir do ponto de anexação na direção inserida.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Largura da pista esquerda | Largura da pista esquerda a partir do deslocamento da borda interior para o deslocamento da borda exterior | Numérico, positivo |
3,6 m 12,0 pés |
| Largura da pista direita | Largura da pista direita a partir do deslocamento da borda interior para o deslocamento da borda exterior | Numérico, positivo |
3,6 m 12,0 pés |
| % de inclinação esquerda padrão | % de inclinação esquerda padrão da pista a ser usada quando a inclinação de superelevação de alinhamento não estiver definida | Numérico | -2,0 |
| % de inclinação à direita padrão | % de inclinação à direita padrão da pista para ser usada quando a inclinação de superelevação de alinhamento não estiver definida | Numérico | -2,0 |
| % de inclinação da base | Especifica a inclinação dos materiais da base e da sub-base. Em superelevação será calculada como a diferença entre a inclinação padrão e a inclinação da base, então adicionados ao valor de Superelevação. | Numérico | -3,0 |
| Profundidade Pave1 | A espessura da camada Pave1 (zero para omitir) | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade Pave2 | A espessura da camada Pave2 (zero para omitir) | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade base | Espessura da camada base no coroamento | Numérico, positivo |
0,100 m 0,333 pés |
| Profundidade de sub-base | Espessura da camada da sub-base | Numérico, positivo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Largura à esquerda | Pode ser utilizada para substituir a Largura fixa de pista esquerda e vincular a margem da pista com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar esta largura: alinhamentos, polilinhas, linhas de recursos ou imagens de levantamento topográfico. | Opcional |
| Elevação externa esquerda | Pode ser utilizada para substituir a inclinação normal da pista e vincular a borda externa da pista de rolamento esquerda para a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Largura à direita | Pode ser utilizada para substituir a Largura fixa de pista direita e vincular a margem da pista a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar esta largura: alinhamentos, polilinhas, linhas de recursos ou imagens de levantamento topográfico. | Opcional |
| Elevação externa direita | Pode ser utilizada para substituir a inclinação normal da pista e vincular a borda externa da pista de rolamento para a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Linha central de base | Podem ser utilizados para substituir a localização do coroamento dos materiais da base e da sub-base. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
|
Eixo de rotação da superelevação |
Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação. |
Estática (Descrição) |
| %inclinação da pista esquerda | % de inclinação da pista esquerda | Numérico |
| %inclinação da pista direita | % de inclinação da pista direita | Numérico |
Comportamento

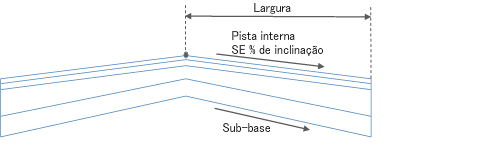

A inclinação da superelevação da pista interna é obtida com as especificações da superelevação para o alinhamento da linha base. Começando no ponto de anexação, uma superfície de declividade final e uma subdeclividade paralela são inseridas usando a largura e profundidade especificadas, e a inclinação de superelevação. Os vínculos verticais fecham a forma em qualquer extremidade da pista.
Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura Esquerda ou Direita durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento.
Se um alinhamento é especificado para a linha central então o ponto de coroamento das camadas de base e sub-base serão movidas para a localização deste alinhamento.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos definidos pelos parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P1/P3 | ETW | Margem da pista de rolamento na declividade final |
| P2 | Coroamento | Ponto de coroamento na declividade final |
| P1/P3 | Pista | Margem externa da pista na declividade final |
| P4/P6 | ETW_Pave1 | Margem da pista de rolamento na camada Pave1 |
| P5 | Crown_Pave1 | Ponto de coroamento na camada Pave1 |
| P4/P6 | Lane_Pave1 | Margem externa da pista na camada Pave1 |
| P7/P9 | ETW_Pave2 | Margem da pista de rolamento na camada Pave2 |
| P8 | Crown_Pave2 | Ponto de coroamento na camada Pave2 |
| P7/P9 | Lane_Pave2 | Margem externa da pista na camada Pave2 |
| P11/P13 | ETW_Base | Margem da pista de rolamento na camada base |
| P12 | Crown_Base | Ponto de coroamento na camada base (opcional) |
| P11/P13 | Lane_Base | Margem externa da pista na camada base |
| P14/P16 | ETW _Sub | Margem da pista de rolamento na camada sub-base |
| P15 | Crown_Sub | Ponto de coroamento na cama de sub-base (opcional) |
| P14/P16 | Lane_Sub | Margem externa da pista na camada de sub-base |
| L1 ,L2 | Topo, Pavimento | Superfície com declividade final |
| L3,L4 | Pave1 | |
| L5,L6 | Pave2 | |
| L7,L8 | Base | Superfície base |
| L9,L10 |
Sub-base Referência |
Superfície de sub-base |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Sub-base |

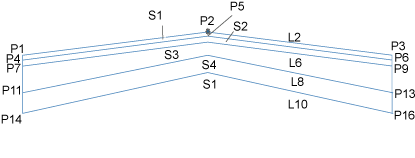

Diagrama de codificação
