Esta submontagem insere um vínculo de talude, a partir do ponto de anexação até um deslocamento fornecido pelo limite de faixa de domínio em uma superfície alvo.
Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).
Anexação
O ponto de anexação está na borda interna do vínculo do talude.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Deslocamento de faixa de domínio da linha base |
+/- Deslocamento do limite da faixa de domínio, a partir da linha base. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para maiores informações, consulte "Inserindo submontagens nos lados direito e esquerdo de um corredor" no capítulo Corredores do Guia de Ajuda do Usuário doAutoCAD Civil 3D. |
Numérico |
3,0 m 10,0 pés |
|
Ajuste do deslocamento |
+/- valor adicionado ao deslocamento limite da linha. Um valor de ajuste negativo move o ponto de talude para dentro do limite da linha; um valor positivo o move para fora desta linha. |
Numérico |
0,0 |
|
Opção de arredondamento |
Especifica para arredondar o vínculo do talude no ponto de contribuição |
Sequência |
Nenhum |
|
Arredondamento por |
Especifica o parâmetro utilizado para arredondamento |
Sequência |
Comprimento |
|
Parâmetro de arredondamento |
Especifica um valor para o comprimento ou raio |
Numérico, positivo |
1,500 pés |
|
Suavização de serrilhado com arredondamento |
Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos) |
Numérico, positivo |
6 |
|
Colocar material revestido |
Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum. |
Sequência |
Nenhum |
|
Limite de inclinação 1 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
1:1 |
|
Espessura do material 1 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
12 polegadas |
|
Nome do material 1 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Camada de pedras grandes |
|
Limite de inclinação 2 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
2 : 1 |
|
Espessura do material 2 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
6 polegadas |
|
Nome do material 2 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Camada de pedras grandes |
|
Limite de inclinação 3 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
4 : 1 |
|
Espessura do material 3 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
4 polegadas |
|
Nome do material 3 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Grama semeada |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para mais informações, consulte do AutoCAD Civil 3D
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Deslocamento da ROW |
Pode ser utilizada para substituir o deslocamento da faixa de domínio fixa e vincular o deslocamento da faixa de domínio com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
|
Superfície do talude |
Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. |
Necessário |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Deslocamento de talude |
Deslocamento do ponto de talude |
Numérico |
|
Elevação do talude |
Elevação do ponto de talude |
Numérico |
Comportamento

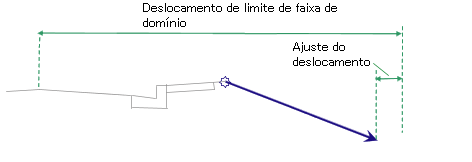

O deslocamento do talude é calculado como o deslocamento ROW limite mais ou menos o ajuste de deslocamento. Um vínculo de talude é inserido, a partir do ponto de anexação até o deslocamento calculado na superfície alvo.
Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.
Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Material 1 Espessura) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro de espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicularmente ao vínculo. Portanto, se você abrir um desenho que contenha estas submontagens e que foi criado no AutoCAD Civil 3D 2010 ou em edição anterior, no AutoCAD Civil 3D 2011 ou em edição posterior, e, em seguida, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout

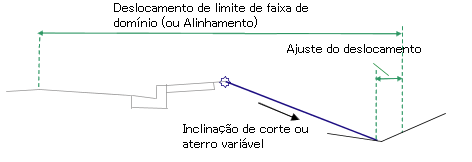

No modo de layout, esta submontagem exibe um vínculo estendido para fora em uma inclinação -4: 1, até o deslocamento da faixa de domínio, mais ou menos o ajuste de deslocamento. O vínculo do talude termina com uma ponta de seta apontando para fora.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
P1 |
Articulação Hinge_Cut ou Hinge_Fill |
Ponto de articulação. Hinge_Cut é utilizado se o vínculo de talude tiver uma inclinação para cima; Hinge_Fill é utilizado se o vínculo de talude tiver uma inclinação para baixo. |
|
P2 |
Talude Daylight_Cut ou Daylight_Fill |
Ponto de talude |
|
L1 |
Topo Referência Talude Daylight_Cut |
Vínculo do talude para seção de corte |
|
L1 |
Topo Referência Talude Daylight_Fill |
Vínculo do talude para seção de aterro |

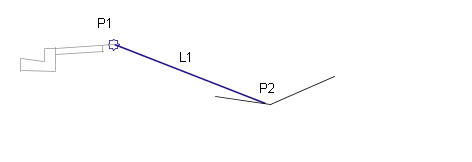

Diagrama de codificação
