OverlayCrownBetweenEdges

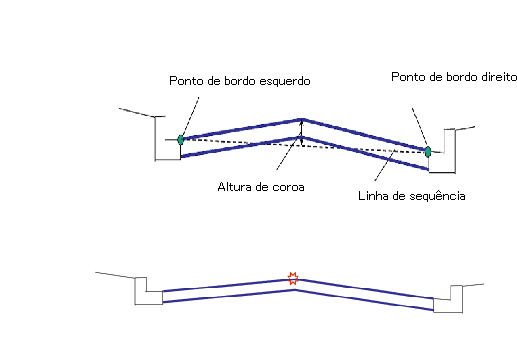

Esta submontagem cria uma Rodovia Coroada simples entre dois pontos do bordo do pavimento.

Para utilizar esta submontagem, você deve ter os alinhamentos separados definindo as bordas esquerda e direita. Elevações nestes pontos podem vir de superfícies ou perfis. Além disso, se o componente que define as bordas (por exemplo, meio-fio e sarjeta) também for um componente de reabilitação, então elas poderiam ser aprovadas como pontos marcados, transferindo, assim, informações de deslocamento e de elevação.

Anexação

O ponto de anexação é (próximo) ao ponto de coroamento da submontagem. Isto é normalmente no ponto da linha base da montagem. Enquanto estiver no modo de layout, este ponto coincidirá com o ponto de coroamento, no estado do corredor o ponto do perfil da declividade final (ou ponto do marcador da linha base) talvez não seja o mesmo que o ponto de coroamento, já que seu deslocamento e elevação são calculados pela margem dos dados do pavimento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro

Descrição

Tipo

Padrão

Deslocamento da borda esquerda

Distância entre o ponto de vínculo padrão para a margem esquerda do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem esquerda.

Numérico

3.6m e 12 pés

Deslocamento da borda direita

Distância entre o ponto padrão de anexação e a margem direita do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem direita.

Numérico

3.6m e 12 pés

Borda esquerda – ponto marcado

Fornece a margem esquerda de deslocamento e elevação de pavimento para iniciar a submontagem. (OPCIONAL)

Sequência

Nenhum

Borda direita – ponto marcado

Fornece a margem direita de deslocamento e elevação de pavimento para iniciar a submontagem. (OPCIONAL)

Sequência

Nenhum

Altura de coroa

Altura do ponto central da linha da sequência de caracteres até o ponto de coroamento.

Numérico

0,1 m e 0,33 pés

%Inclinação mínima

% inclinação mínima permitida para as pistas externas, na direção para fora do ponto de anexação.

Numérico

-1%

%Inclinação máxima

Percentual máximo permitido para as pistas externas, na direção de dentro para fora a partir do ponto de anexação.

Numérico

-3%
Profundidade de sobreposição

Profundidade de sobreposição acima das declividades finais.

Numérico

0,1 m e 0,30 pés

Se os parâmetros alvo forem fornecidos, os parâmetros anteriores (isto é, os deslocamentos padrão e os pontos marcados) serão ignorados, quando aplicáveis.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro

Descrição

Status

Borda esquerda

Fornece o valor de deslocamento da margem esquerda do pavimento com relação ao ponto de anexação. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Borda direita

Fornece o valor de deslocamento da margem direita do pavimento relacionado ao ponto de anexação. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Borda esquerda

Fornece o valor de elevação da borda esquerda do pavimento com relação ao ponto de vínculo. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.

Opcional

Borda direita

Fornece o valor de elevação da margem direita do pavimento com relação ao ponto de anexação. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.

Opcional

EGTopSurf

Se os perfis não forem fornecidos para a borda esquerda/direita das elevações de pavimento, então esta elevação de superfície naquele deslocamento será obtida como valor de elevação (para esquerda/direita), respectivamente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.

Necessário

Parâmetros de saída

Parâmetro

Descrição

Tipo

%inclinação da pista esquerda

% de inclinação da pista esquerda

Numérico

% de inclinação da pista direita

% de inclinação da pista direita

Numérico

Comportamento

Borda esquerda do pavimento

A partir do ponto de vínculo, a borda esquerda do ponto de pavimento será localizada com base em: (a) na localização do alinhamento por meio dos parâmetros alvo da “Borda esquerda", (b) se esta não for fornecida, ela será baseada nos pontos marcados atribuídos (à borda esquerda), ou (c) se nenhuma delas for fornecida, ela será baseada no valor padrão (Borda esquerda) de deslocamento.

De forma similar, a elevação para este ponto será calculada com base em: (a) parâmetro alvo do perfil da borda esquerda, (b) se este não for fornecido, ela então determinará a elevação da superfície da atribuição lógica "EGTopSurf", ou (c) se estes dois não forem fornecidos, o ponto marcado atribuído determinará a elevação. Uma mensagem de erro aparecerá se nenhuma destas duas condições for atendida e ocorrer falha na construção do corredor.

Borda direita do pavimento

A partir do ponto de vínculo, a borda direita do ponto de pavimento será localizada com base em: (a) na localização do alinhamento por meio do parâmetro alvo da “Borda esquerda", (b) se esta não for fornecida, ela será baseada nos pontos marcados atribuídos (à Borda esquerda), ou (c) se nenhuma delas for fornecida, ela será baseada no valor padrão (Borda esquerda) de deslocamento.

De forma similar, a elevação para este ponto será calculada com base em: (a) parâmetro alvo do perfil da borda direita, (b) se este não for fornecido, ela então determinará a elevação da superfície da atribuição lógica "EGTopSurf", ou (c) se estes dois não forem fornecidos, o ponto marcado atribuído determinará a elevação. Uma mensagem de erro aparecerá se nenhuma destas duas condições for atendida e ocorrer falha na construção do corredor.

Ponto de coroamento

O ponto de coroamento (deslocamento) está localizado na metade do percurso entre a borda esquerda e a direita dos pavimentos.

A elevação do ponto de coroamento é a soma dos valores do parâmetro da "elevação média das bordas esquerda e direita" e da "altura da coroa".

Parte inferior da sobreposição

A parte inferior da superfície de sobreposição é calculada deslocando a declividade final proposta (ponto esquerdo da aresta para novo ponto de coroamento para o ponto direito da aresta) pelo valor de profundidade de sobreposição.

Operação do modo de layout

No modo de layout, essa submontagem insere uma pistas em cada lado do ponto de vínculo. O primeiro de dois pontos da margem será localizado com base nos deslocamentos esquerdo/direito. Estas elevações de ponto esquerdo e direito são calculadas (no modo de layout) ao subtrair a altura do coroamento da ordenada do ponto de anexação. A seguir, o “Ponto de coroamento" é localizado na metade do caminho entre esses dois pontos. No entanto, uma vez que os padrões programáticos são os mesmos para a esquerda e para a direita, por padrão, o ponto de coroamento corresponderá com ponto de marcação da linha base. As inclinações da pista no modo layout são iguais ao valor de “% mínima de inclinação". A espessura do pavimento será igual à profundidade mínima de sobreposição.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma

Código

Descrição

P1, P3

ETW

Margens da pista na declividade final

P4, P6

ETW_Overlay

Margens da pista na sobreposição

P2

Coroamento

Coroamento (quebra de declividade) na declividade final

P5

Crown_Overlay

Coroamento (quebra de declividade) na sobreposição

L1, L2

Topo, Pavimento

Superfície com declividade final

L3, L4

Sobreposição

Superfície de sobreposição

S1, S2

Sobreposição

Área de sobreposição

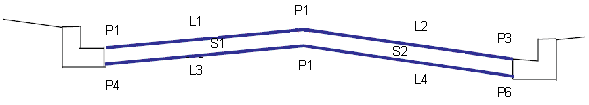

Diagrama de codificação
