LaneParabolic

Esta submontagem cria uma representação de seção transversal da linha de declividade, pavimentação e de sub-base para pistas urbanas parabólicas entre as margens esquerda e direita da pista de rolamento.

A forma parabólica é simulada por uma série de vínculos de curtas linhas retas Nenhuma superelevação é aplicada para as pistas de rolamento. A estrutura do pavimento segue as normas descrito em “Estrutura do pavimento nas seções pavimentadas” na ajuda do AutoCAD Civil 3D.

Anexação

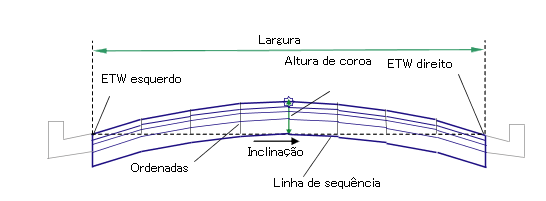

O ponto de anexação está na coroa da estrada na superfície da linha de declividade. Este componente é simétrico sobre o ponto de anexação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Altura de coroa	Altura do ponto central da linha de sequência para a coroa da estrada	Numérico, positivo	0,10 m 0.3333 pés.
Largura	Largura da rodovia da borda esquerda da pista de rolamento para a borda direita da pista de rolamento	Numérico, positivo	7.2 m 24.0 pés
Profundidade Pave1	Profundidade entre a linha de declividade e a superfície Pave1 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade Pave2	Profundidade entre as superfícies Pave1 e Pave2 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade base	Profundidade entre a superfície Pave2 e a superfície de base (zero para omitir)	Numérico, não negativo	0,100 m 0,333 pés
Profundidade de sub-base	Profundidade entre as superfícies de base e de sub-base (zero para omitir)	Numérico, não negativo	0,300 m 1,0 pés
%Inclinação	% de inclinação da linha de sequência do ETW esquerdo para o ETW direito	Numérico	0 (%)
Não. Incrementos	Número de incrementos de linha reta simulando a forma parabólica	Numérico, positivo, par	8

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

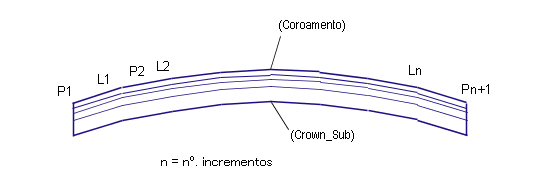

O centro da linha de sequência é calculado subtraindo a altura da coroa do ponto de anexação e as bordas esquerda e direita da pista de rolamento são calculados ao aplicar a largura e a inclinação simetricamente sobre o ponto de anexação. As ordenadas da curva parabólica são calculadas em intervalos pares ao longo da linha de sequência e os vínculos de linha reta são adicionados para se conectar a pontos de ordenada. Superfícies paralelas são inseridas para as superfícies Pave1, Pave2, Base e de Sub-base à partir de profundidades especificadas.

Operação do modo de layout

No modo de layout, esta submontagem exibe os vínculos de pista calculados por parâmetros de entrada dados.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
	ETW	Margens externas da pista na declividade final
	ETW_Pave1	Margens externas de pista na superfície base
	ETW_Pave2	Margens externas de pista na sub-base
	Coroamento	Ponto de coroamento na declividade final
	Crown_Pave1	Ponto de coroamento no Pave1
	Crown_Pave2	Ponto de coroamento em Pave2
	Crown_Base	Ponto de coroamento na base
	Crown_Sub	Ponto de coroamento na sub-base
	Topo Pavimento	Linha de declividade
	Pave1	Superfície Pave1
	Pave2	Superfície Pave2
	Base	Superfície base
	Sub-base Referência	Superfície de sub-base
S1	Pave1	Área entre a declividade final e Pave1
S2	Pave2	Área entre Pave1 e Pave2
S3	Base	Área entre Pave2 e Base
S4	Sub-base	Área entre Base e Sub-base
