ShoulderMultiSurface

Essa submontagem insere um acostamento pavimentado e um aterrado (não pavimentado ou cascalho) com todos as camadas de pavimento, base e sub-base estendidas até o ponto de declividade do acostamento.

Anexação

O ponto de anexação está no início do primeiro vínculo. Esta submontagem é sensível à direção em que é inserida. Larguras positivas aumentam o deslocamento a partir do ponto de anexação na direção inserida.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	Direita
Profundidade do Pavimento 1	Profundidade do Pavimento 1. Se não houver uma camada Pavimento 1, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 2	Profundidade do Pavimento 2. Se não houver uma camada Pavimento 2, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 3	Profundidade do Pavimento 3. Se não houver uma camada Pavimento 3, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 4	Profundidade do Pavimento 4. Se não houver uma camada Pavimento 4, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 5	Profundidade do Pavimento 5. Se não houver uma camada Pavimento 5, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 6	Profundidade do Pavimento 6. Se não houver uma camada Pavimento 6, uma profundidade zero deve ser utilizada.	não negativo, positivo	0,025 m 0,083 pés
Profundidade do Pavimento 7	Profundidade do Pavimento 7. Se não houver uma camada Pavimento 7, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 8	Profundidade do Pavimento 8. Se não houver uma camada Pavimento 8, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 9	Profundidade do Pavimento 9. Se não houver uma camada Pavimento 9, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Profundidade do Pavimento 10	Profundidade do Pavimento 10. Se não houver uma camada Pavimento 10, uma profundidade zero deve ser utilizada.	Numérico, não negativo	0,025 m 0,083 pés
Largura do acostamento pavimentado	Largura da acostamento que está pavimentado.	Numérico, positivo	1,0 m 3 pés
Especificação da inclinação do acostamento pavimentado	Especifica como a inclinação do acostamento pavimentado será calculada. O usuário também tem a opção de definir uma referência de parâmetro e utilizar a Inclinação do Pavimento de uma pista adjacente para definir as inclinações de topo do acostamento. O comportamento do topo de inclinação de acostamento, quando esta opção for selecionada, será descrito na seção Comportamento.	Lista de opções: a) Padrão, B) Utilizar acostamento interno SE, c) Utilizar acostamento externo SE	Padrão
Inclinação padrão do acostamento pavimentado	Inclinação transversal padrão da superfície do acostamento pavimentado	Inclinação	-4,0%
Largura do acostamento aterrado	Largura da acostamento que não está pavimentado.	Numérico, positivo
Especificação da inclinação do acostamento aterrado	Especifica como a inclinação do acostamento não pavimentado será calculada. O usuário também tem a opção de definir uma referência de parâmetro e utilizar a Inclinação do Pavimento de uma pista adjacente para definir as inclinações de topo do acostamento. O comportamento do topo de inclinação de acostamento, quando esta opção for selecionada, será descrito na seção Comportamento.	Lista de opções: a) Padrão, B) Utilizar acostamento interno SE, c) Utilizar acostamento externo SE	Padrão
Inclinação padrão do acostamento aterrado	Inclinação transversal padrão da superfície do acostamento não pavimentado.	Inclinação	-4,0%
Largura do talude	Especifica a largura do talude do acostamento	Numérico, positivo	1,0 m 3 pés
Inclinação do talude	Inclinação da inclinação lateral do acostamento, que se estende a partir de um ponto de articulação do acostamento para o ponto de subdeclividade do acostamento	Inclinação	2: 1
Tipo de talude de sub-base	Selecione se deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo pressionado para uma largura fixa com inclinação variável	Lista de seleção: a) Manter inclinação, Ajustar a largura, b) Manter largura, Ajustar a inclinação	Manter a inclinação, Ajustar a largura

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Largura do acostamento pavimentado	Alinhamento que define a borda da parte pavimentada do acostamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Largura do acostamento aterrado	Alinhamento que define o ponto de articulação do acostamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Largura do talude	Alinhamento que define a localização do ponto de subdeclividade do acostamento.	Opcional
Inclinação do talude	Perfil que define a elevação do ponto de subdeclividade do acostamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação.	Estática (Descrição)
Inclinação do talude	Inclinação do vínculo de talude	Numérico
Deslocamento de talude	Deslocamento do ponto de talude de subdeclividade	Numérico
Elevação do talude	Elevação do ponto de talude de subdeclividade	Numérico

Comportamento

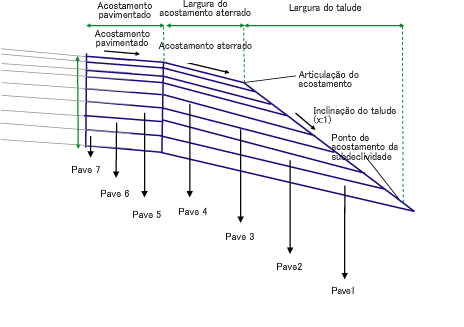

O acostamento é inserido utilizando os parâmetros de largura e profundidade fornecidos. A inclinação da superfície de subdeclividade também pode ser definida usando uma referência de parâmetro que define a inclinação igual a superfície de subdeclividade uma pista adjacente. Você também pode inserir uma inclinação fixa, se desejado. As inclinações de todas as superfícies base seguem a inclinação da superfície de subdeclividade. Quando um alinhamento é usado para definir a largura para o ponto de acostamento com subdeclividade, o parâmetro Inclinação lateral do acostamento é ignorado. As submontagens do acostamento se vincula com as camadas do pavimento (mesmo se as arestas externas das camadas do pavimento são estendidas).

Operação do modo de layout

No modo de layout, esta submontagem exibe os vínculos definidos pelos parâmetros de entrada.

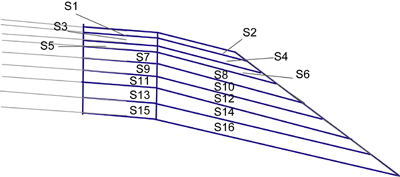

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	ETW	Margem da pista de rolamento na superfície superior
P2	EPS	Margem do acostamento pavimentado

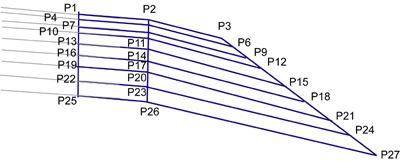

P3 a P27		Nenhum código é atribuído à estes pontos.
