Essa submontagem cria um canal aberto com revestimento opcional e vínculos da inclinação posterior.
Anexação
O ponto de anexação está localizado acima do ponto intermediário da largura inferior, em uma altura igual ao parâmetro de profundidade.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Profundidade | O deslocamento vertical para baixo a partir da elevação da rampa vertical até o fundo do canal. | Numérico, positivo |
2,0 m 6,0 pés |
| Largura inferior | Largura do fundo do canal. | Numérico, positivo |
2,0 m 6,0 pés |
| Inclinação transversal | Inclinações transversais do canal | Numérico | 1 (:1) |

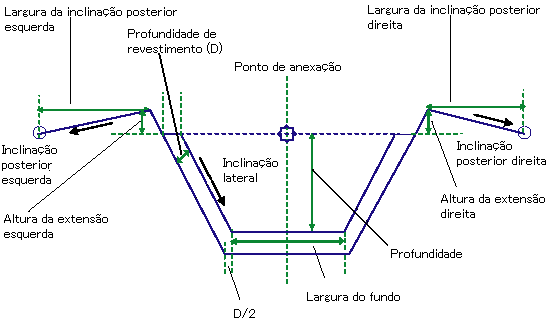

| Profundidade do revestimento | Profundidade do revestimento do canal A Profundidade do revestimento é medida perpendicular ao lado da inclinação, como mostrado no diagrama anterior. | Numérico, positivo |
0.1 m 0.33 pés |
| Ponto marcado esquerdo | Ponto marcado opcional no ponto extremo do canal no lado esquerdo; se nenhum código for inserido e o ponto marcado não for inserido. | Sequência | |
| Ponto marcado direito | Ponto marcado opcional no ponto extremo do canal no lado direito; se nenhum código for inserido e o ponto marcado não for inserido. | Sequência | |
| Altura de extensão esquerda | Extensão do lado esquerdo do canal sobre o ponto de inserção | Numérico, positivo |
0.5 m 1.67 pés |
| Largura da inclinação posterior esquerda | Largura do canal de aterro no lado esquerdo | Numérico, positivo |
1,5 m 5,0 pés |
| Inclinação posterior esquerda | Inclinação do canal de aterro no lado esquerdo | Numérico | 4 (:1) |
| Altura de extensão direita | Extensão do lado direito do canal sobre o ponto de inserção | Numérico, positivo |
0,5 m 1.67 pés |
| Largura da inclinação posterior direita | Largura do canal de aterro no lado direito | Numérico, positivo |
1,5 m 5,0 pés |
| Inclinação posterior direita | Inclinação do canal de aterro no lado direito | Numérico | 4 (:1) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Altura de extensão esquerda | Podem ser utilizados para substituir a altura fixa da extensão no lado esquerdo e vinculá-los a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Largura da inclinação posterior esquerda | Podem ser utilizados para substituir a largura fixa da inclinação posterior esquerda e vinculá-los a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Elevação da inclinação posterior esquerda | Podem ser utilizados para substituir a inclinação posterior esquerda e vinculá-los a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Altura de extensão direita | Pode ser usado para substituir a altura da extensão fixa no lado direito e vincular com um perfil. Os seguintes tipos de objetos podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas de recurso ou imagens de levantamento topográfico. | Opcional |
| Largura da inclinação posterior esquerda | Podem ser utilizados para substituir a largura fixa da inclinação posterior direita e vinculá-los a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Elevação da inclinação posterior esquerda | Podem ser utilizados para substituir a inclinação posterior direita fixa e vinculá-los a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
Nenhum.
Comportamento
Esta submontagem constrói um formato de canal aberto utilizando os parâmetros de entrada. O ponto de anexação é tipicamente no início da linha base, em alinhamentos e perfis associados. O vínculo inferior do canal é então desenhado usando uma largura especificada. Usando o parâmetro de inclinação lateral, os lados do canal são desenhados em ambos os lados.
Para a profundidade do revestimento do canal, e um valor positivo não zero for especificado para o parâmetro Profundidade do revestimento, então um revestimento de material é desenhado em torno do canal. A Profundidade do revestimento é medida perpendicular ao lado da inclinação, como mostrado no diagrama anterior. Se um valor zero for especificado para a Profundidade de revestimento , então nenhum vínculo é inserido.
Da mesma forma, se um valor zero for especificado para as extensões à esquerda ou à direita para larguras da inclinação posterior, estes vínculos são omitidos ou não são desenhados. A altura da extensão pode ser controlada por uma associação de perfil do parâmetro alvo. De forma similar, a altura da do ponto final da inclinação posterior ser especificado para um perfil. Para forçar o ponto externo da inclinação posterior para a elevação superior do canal, associe este ponto para o perfil de nivelamento final do canal ao qual esta montagem está anexada.
Se a largura da inclinação posterior for omitida, o ponto marcado na direita está localizado no ponto externo da extensão da altura do canal. Se o vínculo da extensão da altura do canal também for omitido, então o ponto marcado está localizado no ponto mais externo da parte superior do canal.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Profundidade do revestimento era medido na vertical. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicular à inclinação lateral. Portanto, se você abrir um desenho que contenha estas submontagens, que foi criado no AutoCAD Civil 3D 2010 ou em edição anterior, no AutoCAD Civil 3D 2011 ou em edição posterior, e, em seguida, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
No modo de layout, esta submontagem é desenhada tal como estiver definida utilizando os parâmetros de entrada, começando pelo ponto de anexação.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1 | Channel_Flowline | Ponto intermediário do fundo do canal |
| P2,P3 | Channel_Bottom | |
| P4, P5 | Channel_Top | |
| P6, P7 | Channel_Extension | |
| P8,P9 | Channel_Backslope | |
| P13 | ||
| L1, L2, L3 | Referência, Channel_Bottom e Top (se o revestimento não for usado) | |
| L4 para L7 | Referência, Topo | |
| L8 para L12 | Channel_Bottom e Top (se o revestimento não for usado) | |
| S1 | Lining_Material | Material de revestimento do canal |

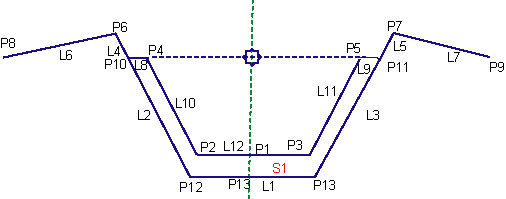

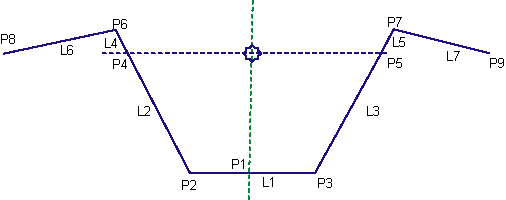

Diagrama de codificação
