Exercício 3: Criar uma intersecção com a geometria existente

Neste exercício, você usará o alinhamentos de bordo existente e os perfis da estrada principal para criar uma intersecção e adicionar a nova intersecção ao corredor de estrada principal existente.

O fluxo de trabalho demonstrado neste exercício é útil quando é necessário criar várias intersecções ao longo de um único corredor. É possível definir a geometria do deslocamento da estrada principal e reutilizá-la para as intersecções seguintes.

Especificar a localização da intersecção e a estrada principal

1. Abra o Intersection-Create-3.dwg, que está localizado na pasta de desenhos dos tutoriais.

   Este desenho contém uma intersecção de dois alinhamentos, Estrada A e Estrada C. Os alinhamentos de bordo existem em qualquer lado da Estrada A, e há uma intersecção ao norte da Estrada C.

2. Clique na guiaInício painel Criar projeto menu suspenso IntersecçõesCriar intersecção.

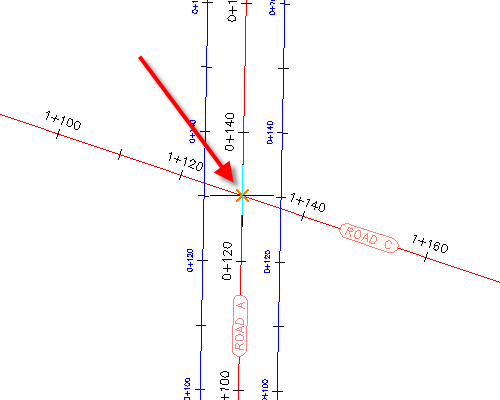

3. No desenho, clique no ponto de intersecção dos alinhamentos da Estrada A e da Estrada C.

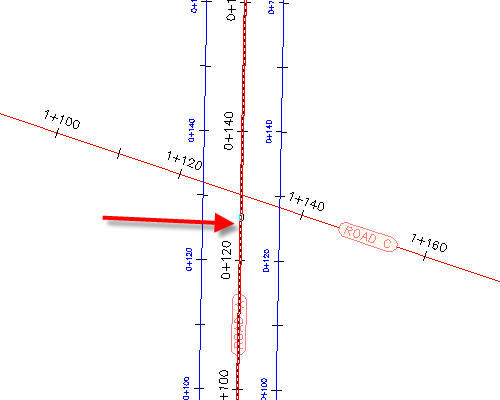

4. Clique no alinhamento da Estrada A para especificá-la como a estrada principal.


Especifique os parâmetros de declividade do corredor

1. No assistente Criar intersecção, na página Geral, em Tipo de corredor da intersecção, selecione Estrada coroada principal mantida.
2. Clique em Avançar.

Especifique os parâmetros da geometria horizontal

1. Na página Detalhes da geometria, clique em Parâmetros de deslocamento.
2. Na caixa de diálogo Parâmetros de deslocamento, em Estrada principalDefinição do alinhamento de bordo esquerdo, para Usar um alinhamento existente, selecione Sim.
3. Para Nome do alinhamento, clique em
4. Na caixa de diálogo Nome do alinhamento de bordo da intersecção clique em .

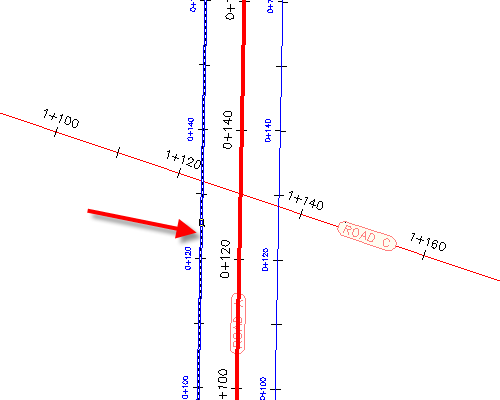

5. No desenho, selecione o alinhamento de bordo no lado esquerdo do alinhamento da Estrada A.

6. Clique em OK.

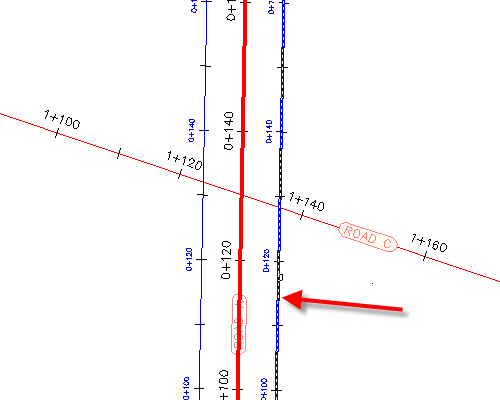

7. Na caixa de diálogo Parâmetros de deslocamento de intersecção para Definição do alinhamento direito de bordo, repita as etapas 2 a 6 para atribuir o alinhamento de bordo que está no lado direito do alinhamento da Estrada A.

8. Clique em OK.
9. Na página Detalhes da geometria, clique em Parâmetros da esquina do meio-fio.

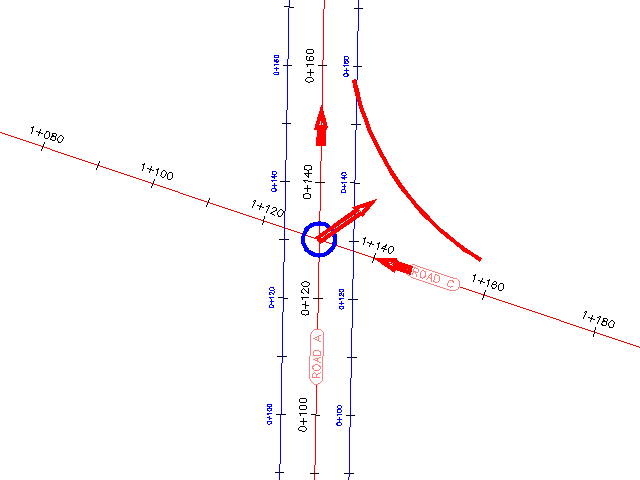

   Os parâmetros padrão do primeiro quadrante de intersecção são exibidos na caixa de diálogo Parâmetros de intersecção da esquina do meio-fio. No desenho, o primeiro quadrante é realçado e as setas indicam a direção do tráfego de entrada e de saída.


10. Na caixa de diálogo Esquina do meio-fio da intersecção, em Quadrante da intersecção, selecione SE- quadrante.
11. Se - quadrante, marque a caixa de seleção Alargar pista para estrada de entrada.
12. Em Quadrante de intersecção, selecione NO - quadrante.
13. NW - quadrante, marque a caixa de seleção Alargar pista para estrada de entrada.
14. Clique em OK.
15. No assistente Criar intersecção, assegure-se de que a caixa de seleção Criar perfis de deslocamento e de esquina do meio-fio esteja marcada.
16. Clique em Avançar.

Especifique os parâmetros da geometria vertical

1. Na página Detalhes da geometria, nos perfis de deslocamento e de esquina do meio-fio, clique em Parâmetros de inclinação de pista.
2. Na caixa de diálogo Parâmetros de inclinação de pista de intersecção, em Estrada principalDefinição do alinhamento de bordo esquerdopara Usar um alinhamento existente, selecione Sim.
3. Para Nome do perfil, clique em .
4. Na caixa de diálogo Nome do alinhamento de bordo da intersecção, selecione Estrada A - -2.000%.
5. Clique em OK.
6. Na caixa de diálogo Parâmetros de deslocamento de intersecção para Definição de perfil da borda direita, repita as etapas 2 a 5 para atribuir o perfil de deslocamento que está no lado direito do alinhamento da Estrada A. Utilizar a Estrada - -2.000% (1) do perfil como a Definição de perfil da borda direitaNome do perfil.
7. Clique em OK.

Especificar os parâmetros do corredor

1. Na página Regiões do corredor, especifique as seguintes opções:
   • Criar corredores na área de intersecção: selecionada
   • Adicionar a um corredor existente: Selecionado, Corredor - (1)
   • Selecionar superfície à talude: terreno existente
2. Em Selecionar conjunto de montagem para importar, clique em Procurar.
3. Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue para a Pasta de montagens.
4. Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
5. Clique em Criar intersecção.

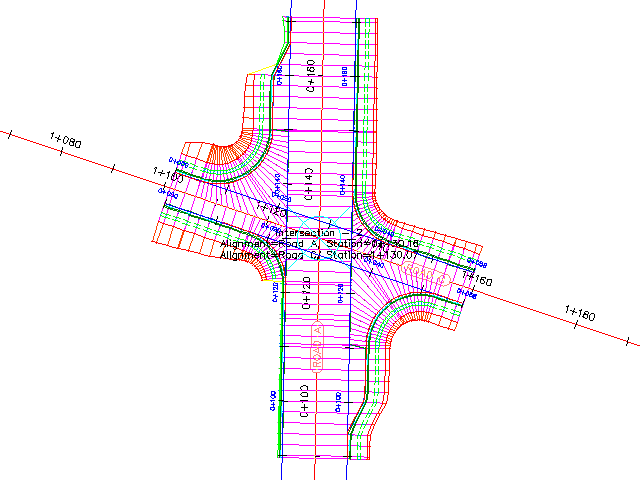

   A intersecção será criada e novas regiões do corredor serão criadas na área da intersecção.

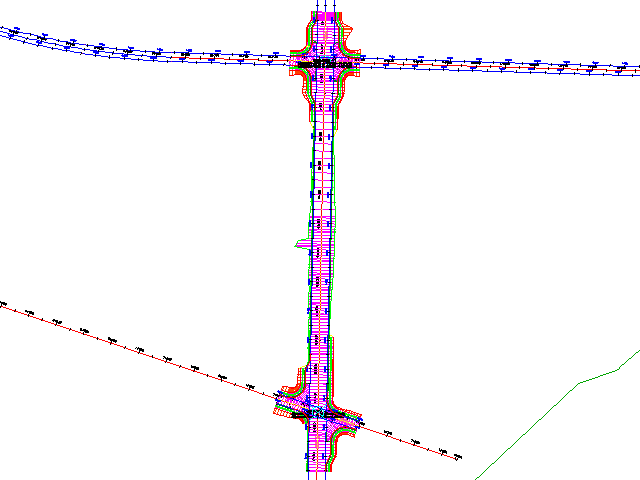

Exploração adicional: para estender o corredor entre as duas intersecções, adicione uma região de corredor entre as duas intersecções.

Para continuar para o próximo tutorial, vá para Editar intersecções.
