Neste exercício, você salvará um grupo de parâmetros geométricos como uma predefinição que pode ser rapidamente aplicada a uma rotatória.
As predefinições são salvas em um arquivo de normas do projeto, o conteúdo que você irá examinar no final deste exercício.
Selecionar uma linha base da rotatória
- Abra Roundabout-Preset.dwg, que está localizado na pasta de desenhos dos tutoriais.
- Clique na guia painel
Projeto
. - Clique na guia painel

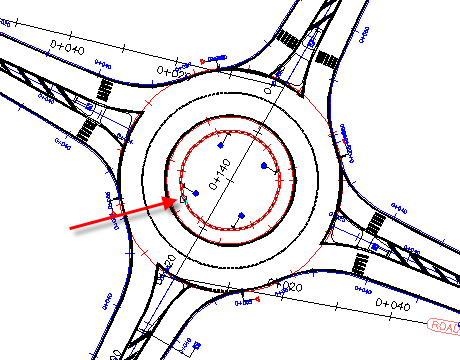

. - Clique no alinhamento Roundabout_ISLAND.
Especifique as predefinições de estrada circulatória
- Na caixa de diálogo Criar rotatória - estrada circulatória, em Parâmetros predefinidos para importar, clique em
. - Na caixa de diálogo Predefinição - Adicionar, em Nome da predefinição, insira R = 40.
- Em Parâmetros de rotatória, especifique os seguintes parâmetros:
- Raio externo: 40
- Largura da estrada circulatória: 10
- Largura do escudo: 3
- Em Parâmetros de marcações, especifique os seguintes parâmetros:
- Deslocamento externo: 0.5
- Deslocamento interno: 0.5
- Largura da linha do marcador: 0.3
- Número de pistas para marcar: 3
- Largura do marcador da pista: 0.2
- Tipo de linha do marcador de pista: TRACEJADA
- Clique em OK. Nota:
Na caixa de diálogo Criar rotatória - estrada circulatória, em Norma de desenho, o Arquivo de norma de desenho de rotatória é o arquivo XML na qual as predefinições são armazenadas. Você irá examinar o conteúdo deste arquivo no final deste exercício.
- Na parte inferior da caixa de diálogo, clique em Avançar.
Especificar as predefinições da estrada de aproximação
- Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, clique em .
- Na caixa de diálogo Predefinição - Adicionar, em Nome da predefinição, insira R = 40.
- Em Parâmetros da estrada de aproximação, especifique os seguintes parâmetros:
- Largura da estrada de saída: 5
- Raio de saída: 25
- Comprimento de alargamento de saída: 80
- Tipo de alargamento de saída: Linha
- Largura na partida: 4.5
- Larga da estrada de entrada: 4.5
- Raio de entrada: 20
- Comprimento de alargamento de entrada: 80
- Tipo de alargamento de entrada: Linha
- Largura na abordagem: 4.25
- Clique em OK.
- Na caixa de diálogo Criar rotatória - estradas de aproximação, clique em Aplicar a todos.
- Na parte inferior da caixa de diálogo, clique em Avançar.
Especificar predefinições da ilha
- Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, clique em .
- Na caixa de diálogo Predefinição - Adicionar, em Nome da predefinição, insira R = 40.
- Em Parâmetros da construção de triângulo, especifique os seguintes parâmetros:
- Comprimento: 60
- Base: 4.5
- Em Parâmetros do divisor de ilha, especifique os seguintes parâmetros:
- Fornecer calçada (comprimento): 3
- Arredondamento na saída: 1
- Deslocar a partir do círculo na saída: 1
- Deslocamento na saída:0.5
- Deslocamento na partida: 0.3
- Arredondamento na ponta: 0.25
- Comprimento total da ilha: 15
- Comprimento base da ilha: 8
- Arredondamento na entrada: 1
- Deslocar a partir do círculo na entrada: 0.5
- Deslocamento na entrada: 0.5
- Deslocamento na aproximação: 1
- Arredondamento na calçada: 0.5
- Clique em OK.
- Na caixa de diálogo Criar rotatória - ilhas, clique em Aplicar a todos.
- Na parte inferior da caixa de diálogo, clique em Avançar. Clique em Concluir.

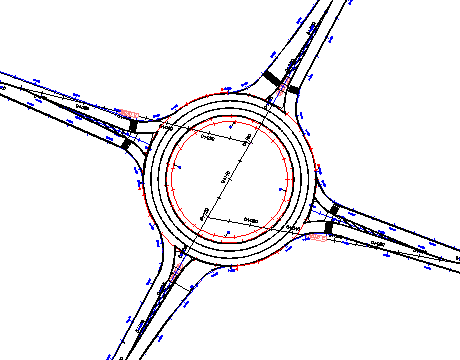

A rotatória será atualizada para refletir os parâmetros que foram definidos para a predefinição. Ao criar outra rotatória, a predefinições que foram definidas estarão disponíveis.
Examine o arquivo de normas de projeto da rotatória
- Utilizando o Windows Explorer, navegue para a pasta Data\Corridor Design Standards\Metric. Abra o Autodesk Civil 3D Metric Roundabouts Presets.xml com o seu navegador de Internet padrão.
- Em RoundaboutPresets StandardPresets BR standardType = "PT-BR”, procure o conteúdo dos seguintes blocos:
- Nome do RoundaboutPreset=”R = 40”
- Nome do ApproachPreset=”R = 40”
- Nome do IslandsPreset=”R = 40”
Esses blocos possuem parâmetros que foram inseridos anteriormente neste exercício. Se estiver familiarizado com o código XML, é possível editar este arquivo diretamente para adicionar predefinições sem usar a caixa de diálogo Predefinição - Adicionar do AutoCAD Civil 3D.
- Feche o Windows Explorer e o seu navegador de Internet.
Editar uma predefinição
- Clique na guia painel .

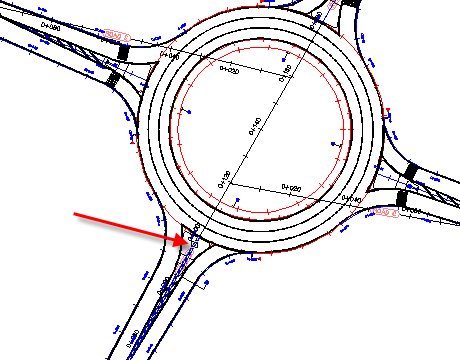

- Clique no alinhamento Approach_SN.
- Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, selecione R = 40. Clique em
. - Na caixa de diálogo Predefinição - Editar, em Parâmetros da estrada de aproximação, altere os seguintes parâmetros:
- Largura da estrada de entrada: 9
- Tipo de alargamento de entrada: Arco
- Clique em OK.
- Na parte superior da caixa de diálogo Criar rotatória - estradas de aproximação, use a lista suspensa para selecionar Norte a sul para aproximação (1).
- Em Parâmetros predefinidos para importar, selecione R = 40.
- Na parte inferior da caixa de diálogo, clique em Avançar duas vezes. Clique em Concluir.

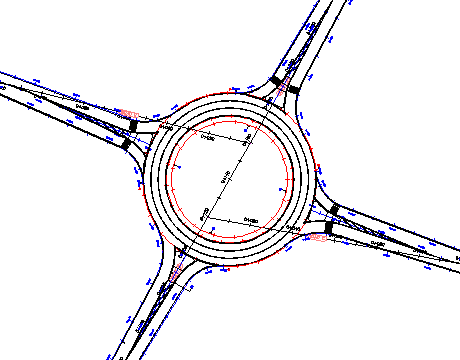

As estradas de aproximação ao norte e ao sul da rotatória serão atualizadas para refletir a predefinição atualizada. As outras estradas de aproximação não foram afetadas porque você não aplicou a nova predefinição a elas.
Excluir uma predefinição
- Clique na guia painel .
- Clique no alinhamento Approach_SN.
- Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, selecione R = 40. Clique em
. A predefinição será removida da lista.
- Em Parâmetros predefinidos para importar, selecione RG = 12. Clique em .
A predefinição não pode ser excluída porque ela foi fornecida com o AutoCAD Civil 3D. Somente predefinições definidas pelo usuário podem ser editadas ou excluídas.
- Clique em OK.
- Na caixa de diálogo Criar rotatória - estradas de aproximação, clique em Cancelar.
