Exercício 2: Nivelar a partir de um perímetro de construção para uma superfície

Neste exercício, você irá nivelar a partir de deslocamento do perímetro simplificado para a superfície do terreno existente.

A linha do recurso de afastamento em etapa tem uma geometria muito mais simples do que o perímetro original. A geometria mais simples da linha do recurso resultará em um nivelamento muito mais simples criado diretamente a partir do perímetro original.

Este exercício continua a partir do Exercício 1: Simplificar o perímetro da construção

Criar um grupo de nivelamentos e especificar as configurações de criação do nivelamento

Nota:

Este exercício usa o Grading-6.dwg com as modificações feitas no exercício anterior.

1. Clique na guia Início painel Criar projeto menu suspenso Nivelamento Ferramentas de criação de nivelamento.
2. Na barra de ferramentas Ferramentas de criação de nivelamento, clique em Definir o grupo de nivelamentos.
3. Na caixa de diálogo Selecionar grupo de nivelamento, em Nome do terreno, assegure-se de que o terreno Nivelamento - Plataforma de construção esteja selecionado.
4. Em Nome do grupo, clique em Criar um grupo de nivelamento.
5. Na caixa de diálogo Criar grupo de nivelamento, em Nome, insira Nivelamento de inclinação com linhas de recurso.
6. Clique em OK duas vezes.
7. Na barra de ferramentas Ferramentas de criação de nivelamento, clique em Definir a superfície alvo.
8. Na caixa de diálogo Selecionar superfície, assegure-se de que a superfície EG esteja selecionada. Clique em OK.
9. Na barra de ferramentas Ferramentas de criação de nivelamento, clique em Selecionar um conjunto de critérios.
10. Na caixa de diálogo Selecionar um conjunto de critérios, assegure-se de que Conjunto básico esteja selecionado. Clique em OK.
11. Na lista Selecionar um critério de nivelamento, selecione Nivelar para superfície .

Criar um nivelamento

1. Clique em Criar nivelamento.
2. Quando solicitado a selecionar uma recurso, clique na linha azul do recurso que está deslocado da plataforma de construção.
3. Quando solicitado a selecionar o lado do nivelamento, clique fora da linha do recurso de deslocamento.
4. Pressione Enter para aplicar o nivelamento a todo o comprimento da linha do recurso.
5. Pressione Enter para aceitar o Formato de corte da inclinação padrão.
6. Pressione Enter para aceitar o padrão de 2.00:1 Inclinação do corte.
7. Pressione Enter para aceitar o Formato de aterro da inclinação padrão.
8. Pressione Enter para aceitar o padrão de 2.00:1 Inclinação do aterro.
9. Pressione a tecla Esc para finalizar o comando.

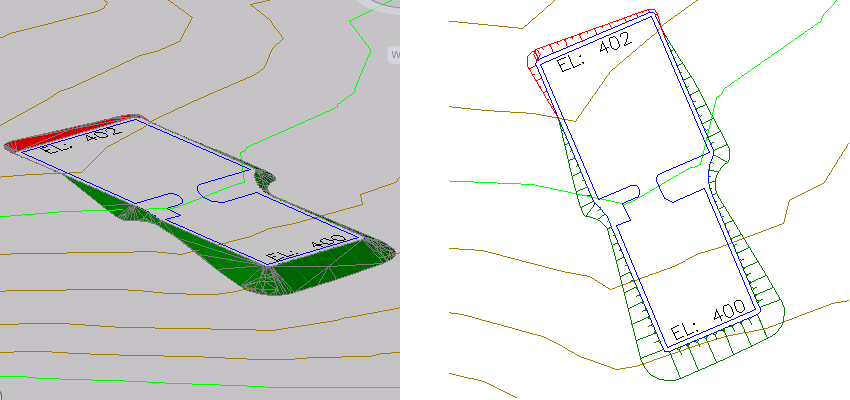

   A linha do recurso de afastamento em etapas será nivelada com a superfície EG. Observe que, enquanto as inclinações de corte e aterro são exibidas em vermelho e verde, ainda há áreas abertas dentro do grupo de nivelamento. No próximo exercício, você irá preencher essas áreas e aplicar estilos de nivelamento apropriados.



Para continuar com este tutorial, vá para Exercício 3: Aterrar orifícios em um nivelamento.
