Exercício 1: Criar um diagrama de massa.

Neste exercício, você irá criar um diagrama de massa que exibe os volumes de remoção gratuita e de sobre-remoção para o terreno do projeto.

Para criar um diagrama de massa, os seguintes itens devem estar disponíveis:

• um alinhamento
• duas superfícies
• um grupo de linhas de amostra
• uma lista de materiais

O desenho de amostra que será utilizado para este exercício contém todos esses itens.

Para aprender a criar uma lista de materiais, consulte o exercício Criar uma lista de materiais.

Criar um diagrama de massa

1. Abra o Mass Haul-1.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaAnalisar painel Volumes e materiaisRemoção em massa.
3. No assistente Criar diagrama de massa, na página Geral, especifique os seguintes parâmetros:
   • Nome de vista da remoção em massa: Equilíbrio do diagrama de massa
   • Estilo da vista da remoção em massa: Remoção gratuita e sobre-remoção
4. Clique em Avançar.
5. Na página Opções de exibição da remoção em massa, examine as configurações na área de Material. A seleção na Lista de materiais é salva com o grupo de amostra selecionado. Para aprender a criar uma lista de materiais, consulte o exercício Criar uma lista de materiais. Examine as opções disponíveis na lista Escolha um material para exibir uma linha de remoção em massa, mas aceite a opção padrão de Volume total. Na área Linha de remoção em massa, especifique as seguintes configurações:
   • Nome da linha de remoção em massa: Volume total da linha de remoção em massa
   • Estilo da linha da remoção em massa: Ponto de remoção gratuita e sobre-remoção
6. Clique em Avançar.
7. Na página Opções de balanceamento, em Opções de remoção gratuita, marque a caixa de seleção Distância de remoção gratuita. Insira 300.0000’ como a distância de remoção gratuita.

   Este valor especifica a distância que a escavadora remove o material na taxa padrão. O material movido além dessa distância é considerado sobre-remoção e normalmente é cobrado a uma taxa mais alta.

8. Clique em Criar diagrama.
9. No desenho, efetue o snap para o centro do círculo vermelho que está acima do gráfico do perfil longitudinal para colocar o diagrama de massa.

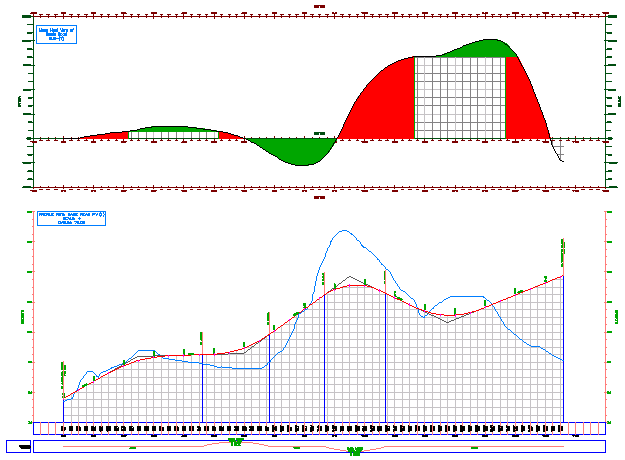

   O diagrama de massa é exibido e contém três regiões de remoção em massa. Conforme mostrado na imagem a seguir, as regiões de remoção em massa identificam as faixas de estacas onde o material é de corte ou de aterro. Quando a linha da remoção em massa estiver acima da linha de equilíbrio, o material é de corte. Quando a linha da remoção em massa estiver abaixo da linha de equilíbrio, o material é de aterro.



Para continuar com este tutorial, vá para Exercício 2: Equilibrar volumes de remoção em massa.
