Exercício 6: Criar um estilo de legenda que faz referência a outro objeto

Neste exercício, você usará o componente de texto de referência para criar um único estilo de legenda que anota dois objetos de diferentes tipos.

O componente de legenda Texto de referência é utilizado para anotar vários tipos de objetos com uma única legenda. É possível inserir referências a superfícies, perfis, lotes, e alinhamentos. Cada componente de texto de referência pode consultar fazer referência a um objeto do AutoCAD Civil 3D. Se você precisar que um estilo de legenda faça referência a vários objetos, crie um componente de texto de referência separado para cada objeto referenciado.

Neste exercício, você irá criar um estilo de legenda que exibe a estaca do alinhamento e a elevação da superfície em cada ponto de geometria horizontal.

Este exercício continua a partir do Exercício 5: Alterar um estilo de legenda.

Criar um estilo de legenda que faz referência a outro objeto

    Nota:

    Este exercício usa o Labels-5c.dwg com as modificações feitas no exercício anterior.

  1. Em Toolspace, na guiaConfigurações, expanda a coleção AlinhamentoEstilos de legendaPontos da geometria. Clique com o botão direito em Perpendicular com a marca e a linha. Clique em Copiar.
  2. Na caixa de diálogo Compositor de estilo de legenda, na guiaInformações em Nome, insira Elevação de superfície na estaca do alinhamento.
  3. Clique na guiaLayout.

    É possível utilizar esta guia para criar e editar componentes de estilo de legenda. Você irá modificar a linha existente e os componentes do ponto de geometria e criar dois novos componentes de legenda para o novo estilo de legenda. O primeiro componente exibirá a elevação da superfície e o segundo componente exibirá a estaca do alinhamento.

  4. Em Nome do componente, selecione Linha. Especifique os seguintes parâmetros:
    • Ponto inicial do componente de âncora: Marca
    • Ponto inicial do ponto de âncora: Meio central
    • Comprimento: 15.00 mm
  5. Em Nome do componente, selecione ponto e estaca da geometria. Especifique os seguintes parâmetros:
    • Componente de âncora: Linha
    • Ponto da âncora: Extremidade
    • Anexação: Meio esquerdo
    • Deslocamento X: 2.00 mm
  6. Clique na seta próxima à Clique em Texto de referência.

    Um componente de legenda de texto de referência faz referência a outros tipos de objetos no desenho, em vez de ao tipo de objeto que você está legendando. Neste caso, o componente de texto de referência fará referência a um objeto de superfície.

  7. Na caixa de diálogo Selecionar tipo, selecione Superfície. Clique em OK.
  8. Na caixa de diálogo Compositor de estilo de legenda, especifique os seguintes parâmetros:
    • Nome: Elevação
    • Componente de âncora: Ponto da geometria e da estaca
    • Ponto da âncora: Inferior esquerdo
    • Anexo: Superior esquerdo
  9. Em Texto, na linha Conteúdo, clique na célulaValor. Clique em .
  10. Na caixa de diálogo Editor do componente de texto, no painel de visualização, substitua Texto da legenda por EL:. Em Propriedades, selecione Elevação de superfície . Clique em para mover a propriedade Elevação de superfície para o painel de visualização.

    O bloco de propriedade no painel de visualização deve ter este aspecto:

    EL:<[Elevação de superfície(Um|P3|RN|AP|Sn|OF)]>

  11. Clique em OK.
  12. Na caixa de diálogo Compositor de estilo de legenda, clique na guiaGeral. Defina a propriedade Inverter as âncoras com o texto para Verdadeiro.

    O uso desta configuração assegura que quando as legendas forem invertidas para manter a legibilidade da planta, elas serão exibidos como imagens espelhadas das legendas originais.

  13. Na caixa de diálogo Compositor de estilo de legenda, clique em OK.

Para aplicar o estilo da legenda que faz referência a outro objeto

  1. No desenho, efetue o pan para a intersecção do alinhamentos da Main Street e da East Street.
  2. Clique na guiaAnotar painel Legendas e tabelas menu Adicionar legendasAlinhamentoAdicionar/editar legendas de estaca. Clique em uma das legendas da estaca no alinhamento da East Street.
  3. Na caixa de diálogo Legendas de alinhamento, especifique os seguintes parâmetros:
    • Tipo: Pontos de geometria
    • Estilo de legenda de ponto da geometria: Elevação de superfície na estaca do alinhamento
  4. Clique em Adicionar.
  5. Na caixa de diálogo Pontos da geometria, clique para limpar todas as caixas de seleção. Marque a caixa de seleção Início do alinhamento. Clique em OK.
  6. Na caixa de diálogo Legendas de alinhamento, clique em OK.
  7. Arraste a legenda para limpar a localização, se necessário.

    Observe que a legenda é adicionada ao alinhamento, mas o valor de elevação é exibido como ???. Estes caracteres são exibidos porque você não associou uma superfície ao componente Elevação.

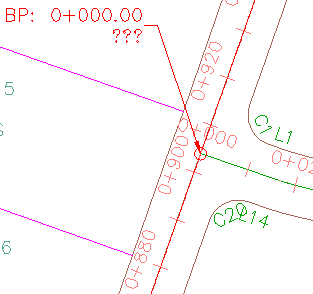

    Estilo de legenda que faz referência a um alinhamento e a uma superfície, com nenhuma superfície associada à legenda

  8. Ctrl+clique a elevação da superfície na legenda da estaca do alinhamento. Clique com o botão direito do mouse. Clique em Propriedades de legendas.
  9. Na paleta Propriedades, em Objetos de texto de referência, clique na célula à direita da Elevação da superfície na estaca do alinhamento . Clique na lista suspensa e selecione o nome da superfície que aparece na lista.

    Examine a legenda. A elevação da superfície na intersecção dos alinhamentos será exibida.

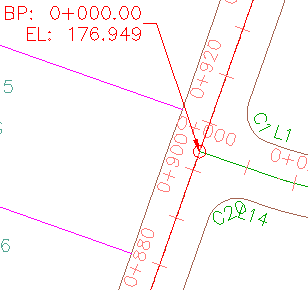

    Estilo de legenda que faz referência a um alinhamento e a uma superfície

  10. Pressione Esc para cancelar a seleção da legenda.

Para continuar para o próximo tutorial, vá para Usar expressões em legendas.
