Exercício 1: Salvar montagens em uma paleta de ferramentas

Neste exercício, você irá criar uma paleta de ferramentas e salvar as montagens que estão incluídas no desenho de amostra.

Criar uma paleta de ferramentas

1. Abra o Assembly-3a.dwg, que está localizado na pasta de desenhos dos tutoriais.

   Este desenho contém uma superfície de terreno existente, alinhamentos da linha de centro e polilinhas que definem uma preferência proposta de 50 pés.

2. Se a Paleta de ferramentas que contém as submontagens não estiver visível, clique na guiaInício painel Paletaspaletas de ferramentas.
3. Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Submontagens na medida imperial do Civil.
4. Clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Nova paleta.

   Uma nova paleta de ferramentas denominada Nova paleta será criada.

5. Substituir o nome Nova paleta por Montagens dos tutoriais.

Salvar montagens em uma paleta de ferramentas

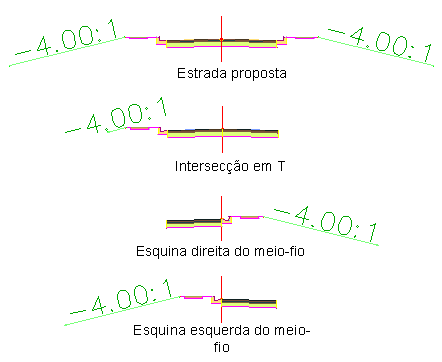

1. Aproxime o zoom nas montagens do lado direito da superfície.

2. Na montagem Estrada proposta, selecione a linha de eixo.
   Nota:

   Não utilize as alças para arrastar o marcador de linha de eixo.

3. Clique na parte inferior do marcador de linha de eixo. Arraste a linha de eixo para a paleta de ferramentas Montagens do tutorial.

   A imagem e o nome da montagem são exibidos na paleta de ferramentas.

4. Repita as etapas 2 e 3 para o as três montagens restantes.
5. Na paleta de ferramentas Montagens do tutorial, clique com o botão direito em uma área vazia. Clique em Opções de visualização.
6. Na caixa de diálogo Opções de visualização, mova o controle deslizante Tamanho da imagem para a direita para aumentar o tamanho das imagens na paleta de ferramentas. Clique em OK.
7. Na paleta de ferramentas Montagens do tutorial, passe o cursor sobre a montagem Esquina do meio-fio esquerda (CR-L).

   Observe que a dica de ferramenta será exibida. O texto da dica de ferramenta é gerado automaticamente a partir da descrição da montagem original.

   Nota:

   Para visualizar a descrição da montagem original, clique com o botão direito na montagem no Toolspace na guiaProspector. Selecione Propriedades. A descrição é exibida na caixa de diálogo Propriedades de montagem na guiaInformações.

Para continuar com este tutorial, vá para Exercício 2: Copiar montagens para um catálogo de ferramentas.
