Exercício 2: Abrir uma extremidade de uma linha de lote

Neste exercício, você irá redimensionar um lote abrindo uma linha de lote anexa a partir de um ponto de referência especificado.

Este exercício continua a partir do Exercício 1: Editar ângulo de deslize de tamanho de lote.

Especifique as configurações de criação de lote

1. Abra o Parcel-2B.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaInício painel Criar projeto menu suspenso LoteFerramentas de criação de lote.
3. Na barra de ferramentas Ferramentas de layout do lote, clique em .
4. Especifique os seguintes parâmetros:

   Ao especificar cada parâmetro, observe que um gráfico de visualização é exibido na parte inferior da janela Ferramentas de layout do lote.

   Dimensionamento do lote

   Layout automático

   • Área mínima: 8000.00
   • Testada mínima: 40.0000
   • Utilizar testada mínima no deslocamento: sim
   • Deslocamento da divisa frontal: 20.0000
   • Largura mínima: 40.0000
   • Profundidade mínima: 50.0000
   • Utilizar profundidade máxima: sim
   • Profundidade máxima: 200.0000
   • Preferência de solução múltipla: utilizar menor testada
   • Modo automático: desativado
   • Distribuição do resto: Inserir o resto no último lote

Abertura de uma extremidade de uma linha de lote

1. Na barra de ferramentas Ferramentas de layout do lote, clique em Linha de abertura – Editar.
2. Na caixa de diálogo Criar lotes – layout, clique em OK.

   Você será solicitado a selecionar a linha de lote anexada para ajustar.

3. No desenho, clique na linha de lote que esteja entre os lotes 104 e 105.

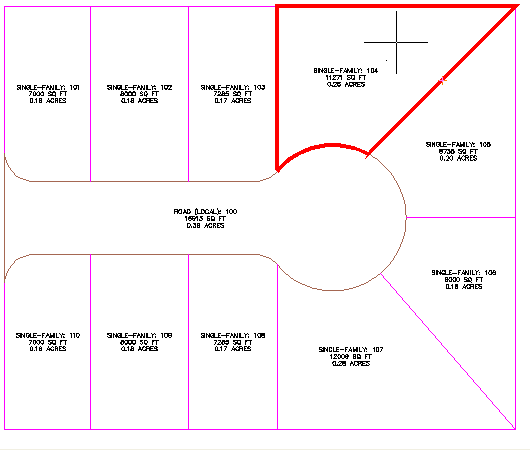

4. Selecione o lote para fazer o ajuste movendo o cursor sobre a propriedade 104 e clicando. Observe que as bordas do lote são realçadas.

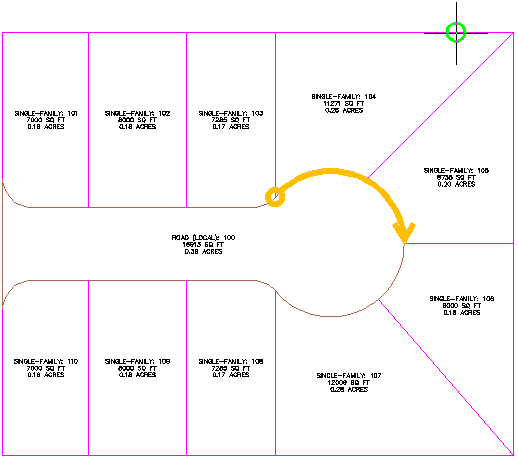

5. Especifique a testada do lote conforme mostrado na imagem a seguir.

   Nota:

   É necessário desativar o OSNAP para executar as etapas seguintes.

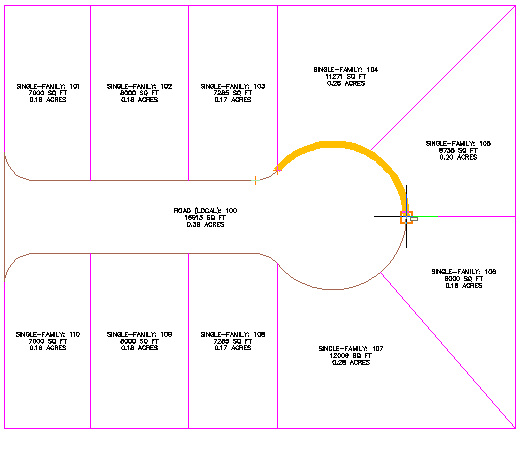

6. Mova o cursor para a localização aproximada na imagem a seguir.

7. Clique para colocar o ponto de referência.

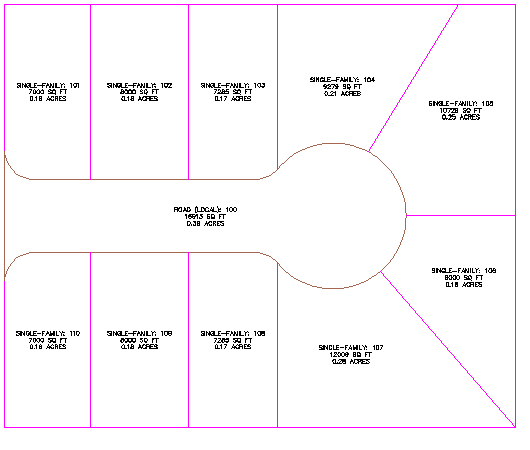

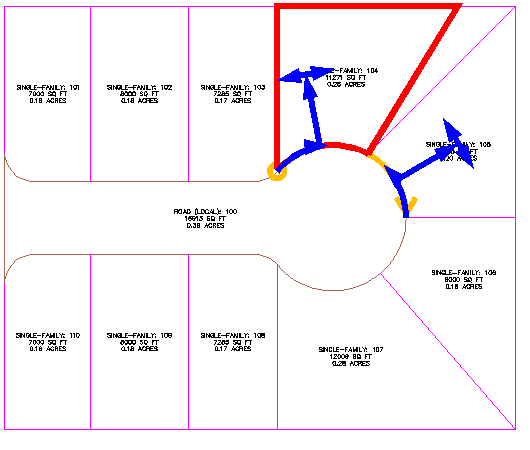

   Os gráficos de visualização dos parâmetros de criação do lote e a solução proposta são exibidos. A solução exibida abre a linha de lote ao longo do ponto de referência. A solução proposta circunda uma área que atende aos parâmetros de criação do lote especificados no início deste exercício.


8. Pressione Enter.

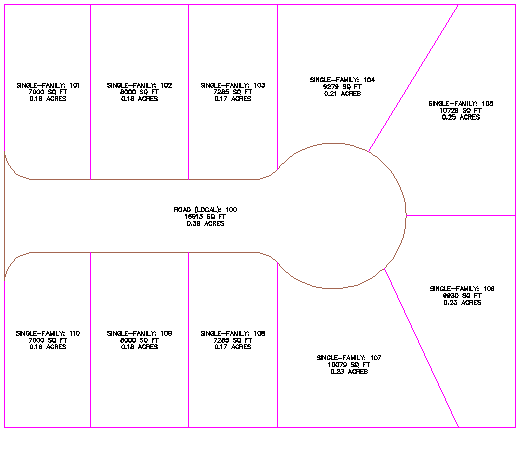

   Exploração adicional: use as etapas de 3 a 8 para mover a linha do lote que esteja entre os lotes 106 e 107.


9. Pressione a tecla Esc para finalizar o comando.

Para continuar com este tutorial, vá para Exercício 3: Editar linhas do lote com as Ferramentas de edição de linha do recurso.
