Você pode criar modelos de dinâmica de três vias (em forma de T) ou intersecções de quatro vias.

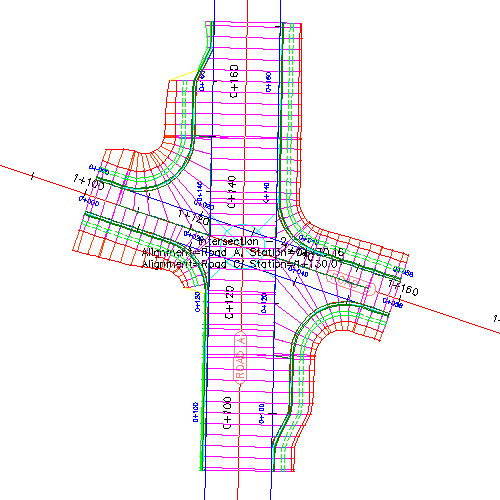

Em sua forma mais simples, uma intersecção pode ser criada ao selecionar a localização onde dois alinhamentos efetuam a intersecção. Isto cria um objeto de intersecção (do tipo de objeto AeccIntersection) no desenho, e este objeto de intersecção também é exibido na árvore Prospector.
Outro método para criar intersecções, é a de primeiro criar alinhamentos de rodovias, alinhamento de deslocamento e perfis. Uma vez que estes itens de projeto preliminar estão no local, você pode criar um objeto de intersecção que utiliza os aspectos 3D desses componentes de geometria de projeto de estrada.
Intersecções são criadas e com base em objetos existentes do AutoCAD Civil 3D, que incluem:
- Alinhamentos (horizontal). Usado por uma intersecção para definir as linhas de centro das duas estradas que se interceptam. Três tipos de alinhamentos são utilizados nas intersecções: alinhamentos da linha de eixo, alinhamento de deslocamento e alinhamentos de esquina do meio-fio. A linha de centro e alinhamentos de bordo são usados para definir aspectos de geometria horizontal de um objeto de intersecção.
- Perfis(alinhamentos verticais). Utilizado para definir uma superfície e elevações de projeto ao longo de um alinhamento horizontal.
- Superfícies Utilizado para criar perfis de superfície e, para gradação de corredor em uma intersecção.

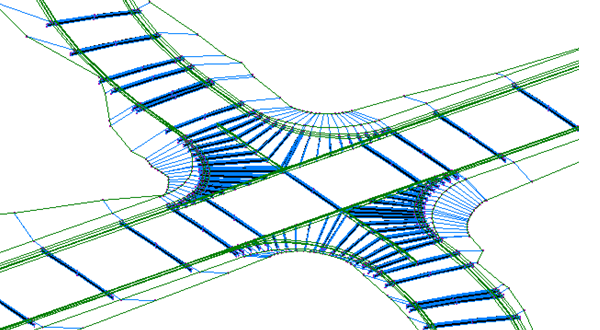

- Corredores Um corredor pode ser criado automaticamente para representar os aspectos 3D da intersecção. Também é possível adicionar a este novo corredor informações para um corredor existente no alinhamento de intersecção.
- Montagens Montagens de rodovia são necessárias para construir um corredor representando a intersecção. Para criar um corredor de intersecção, você deve ser capaz de acessar montagens apropriadas para construir o modelo de intersecção. O AutoCAD Civil 3D vem com um conjunto de montagens de intersecção que você pode usar, ou é possível criar suas próprias montagens personalizadas que foram projetadas especificamente para atender às necessidades de intersecções que você criar.
- Conjunto de montagem Um corredor de intersecção requer um conjunto de montagem, que é um conjunto de montagens que foram projetados especificamente para um tipo específico de projeto de intersecção. As montagens incluídas em um conjunto de montagem são definidas em um arquivo .xml, que é conhecido como o arquivo de conjunto de montagem. Um conjunto de montagem padrão e arquivo de conjunto de montagem estão incluídos com o AutoCAD Civil 3D. Você pode criar uma intersecção usando este conjunto de montagem padrão, ou é possível criar seus próprios conjuntos personalizados de montagem.
- Submontagens Submontagens definem a geometria de uma seção de corredor (através de uma montagem). Por exemplo, uma típica rodovia pode ser composta de pistas pavimentadas em cada lado da linha de centro, um acostamento pavimentado, uma sarjeta e meio-fio, e nivelamento das margens da estrada. Estes componentes são definidos de forma independente como submontagens. Você pode adicionar qualquer tipo de submontagem para criar uma montagem e, em seguida, aplicar aquela montagem para um intervalo de estaca ao longo de um alinhamento.
Objetos de intersecção têm seu próprio estilo de exibição que controla o marcador de objeto de intersecção. Componentes de intersecção, tais como alinhamento de deslocamento, alinhamentos de esquina do meio-fio, e corredores, também têm cada um seu próprio estilo de exibição.
