Você pode modificar uma ou mais peças de tubulação de pressão, de maneira que sigam a elevação da superfície de referência.
Ao efetuar o layout de rede de pressão na vista da planta usando uma superfície de referência, somente os pontos inicial e final de segmentos são definidos em relação à superfície de referência de elevação.
Se a superfície de referência tem elevações muito diferentes, partes da rede de pressão podem ser criadas muito acima ou abaixo, a superfície. Você pode utilizar o comando Seguir superfície para editar a rede de pressão no gráfico do perfil longitudinal para melhor seguir a superfície.

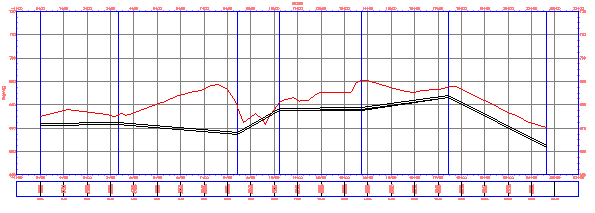

Exemplo antes de utilizar o comando Seguir superfície:

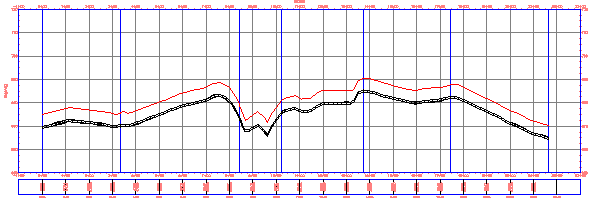

Exemplo após usar o comando Seguir superfície:
O comando Seguir superfície divide tubos de pressão em segmentos retos igual ao comprimento de corte, e altera a elevação do novo segmento. Você pode verificar a deflexão de ângulos entre esses segmentos usando a Verificação de projeto após usar o comando seguir superfície.
