Para criar uma linha/linha de intersecção

Você pode achar o ponto de intersecção entre duas linhas, definidas por pontos existentes. Após uma intersecção ser encontrada, você pode salvá-la especificando um novo número de ponto.

Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.

Para criar uma Linha/Intersecção de linha na Janela de comando de levantamento topográfico.

1. No Toolspace, na guia Levantamento topográfico, clique, com o botão direito do mouse, em rede para editar, e clique na Janela de comando de levantamento topográfico.
2. Clique no menu Intersecções em Linha/Linha.
3. Informe o identificador do ponto de início da primeira linha.
4. Informe o identificador do segundo ponto para definir a primeira linha.
5. Insira um deslocamento
6. Informe o identificador do ponto de início da segunda linha.
7. Informe o identificador do segundo ponto para definir a segunda linha.
8. Insira um deslocamento

Para criar uma Linha/Linha de intersecção, usando a linguagem do comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique, com o botão direito do mouse, na rede para editar, e clique na Janela de comando de levantamento topográfico.
2. Na linha Comando, insira:

   LNLN [ponto 1] [ponto 2] [deslocamento 1] [ponto 3] [ponto 4] [deslocamento 2]

Exemplo de linha de comando

NE 1.100.100

NE 2 200 200

NE 3 175 200

NE 4 100 200

LNLN 1 2 100 3 4 -100

! INTERSECÇÃO # 1 NORTE: 158.578644 LESTE: 300.000000

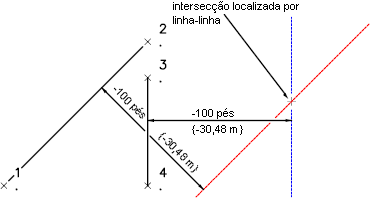

Uma intersecção é localizada entre uma linha desenhada pelos pontos 1 e 2, com um deslocamento de 100 pés para a direita, e uma linha desenhada pelos pontos 3 e 4, com um deslocamento de 100 pés para a esquerda.
