No gráfico do perfil longitudinal, é possível adicionar tubulações e dobras, assim como tubulações, dobras e equipamentos individuais.

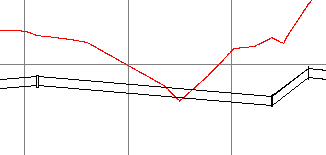

Adicionar peças de rede de pressão ao gráfico do perfil longitudinal faz parte de um fluxo de trabalho que você pode utilizar para projetar casos ou obstáculos verticais nos quais a profundidade necessária não é obtida. Por exemplo, se você revisar o projeto no perfil e ver que parte de uma tubulação vem acima da superfície, como na imagem a seguir, é possível quebrar a tubulação em segmentos e excluir a seção que está acima da superfície. Então, é possível redesenhar as peças de rede de pressão que vão para baixo da superfície usando as ferramentas Layout de perfil de redes de pressurizadas.
Ao usar a opção Tubulações e dobras ou Adicionar tubulação de pressão para adicionar peças no gráfico do perfil longitudinal, você será solicitado a selecionar a peça que deseja iniciar o desenho e a peça para conectar (peças de início e o fim do intervalo). As peças devem ser co-direcionais, o que significa que suas portas abertas devem ficar uma de frente para a outra. Se for detectado que estas peças podem não se conectar corretamente em uma vista de planta, uma mensagem de alerta será exibida, sugerindo que o projeto seja editado na vista da planta primeiro para definir o caminho de rede correto.
Adicionar tubulações, dobras e equipamentos no gráfico do perfil longitudinal
- As peças que você adicionar com o comando Tubulações e dobras são restritas para os ângulos disponíveis na lista de peças.
- Tubulações que você adicionar com o comando Adicionar tubulação de pressão não são restringidas para ângulos disponíveis na lista de peças.
- Você pode adicionar dobras verticais usando o comando Adicionar dobra. As dobras, mas não tês e cruzetas (os outros tipos de acessórios disponíveis nos catálogos de rede de pressão padrão), podem ser adicionadas a um gráfico do perfil longitudinal. Nota: No gráfico do perfil longitudinal, as dobras podem ser adicionadas somente a conexões abertas em tubulações de pressão. Elas não podem ser inseridas ao longo de uma tubulação de pressão ou adicionadas a conexões abertas em outros acessórios ou equipamentos.
- Você pode adicionar equipamentos usando o comando Adicionar equipamentos. Nota: No gráfico do perfil longitudinal, os equipamentos podem ser adicionados para abrir as conexões de tubulações de pressão, acessórios ou outros equipamentos. Eles não podem ser inseridos ao longo de uma tubulação de pressão.
