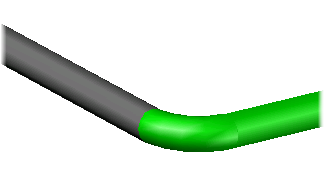

Você pode conectar as tubulações para objetos criados por outros programas, incluindo o AutoCAD MEP e o AutoCAD Plant 3D usando um objeto Conector (ACP) do Autodesk. Você pode ainda criar um objeto ACP para permitir que outros programas possam ser conectar à redes de tubulação do AutoCAD Civil 3D.
Você pode conectar aos objetos ACP que estão anexados como uma referência externa (Refex).
O conector de objetos ACP não requer Objetos Permitidos do programa que os criou para ser instalado.
Para criar um conector ACP
- Na faixa, clique na guia Inserir
Pontos de conexão Inserir. - Na área do desenho, selecione o objeto para adicionar o ponto de conexão para.
- Selecione um ponto de inserção no objeto. Você pode usar o objeto snap CEN, por exemplo, para colocar snap no centro da tubulação. Dica: Mude para a vista 3D para que você possa efetuar o snap mais facilmente no centro da tubulação.
- Especificar duas direções de pontos. Dica: Definindo dois pontos de direção ao efetuar o snap ao centro do ponto inicial da tubulação e, a seguir, para o centro do ponto final da tubulação (onde você está anexando o ponto de conexão), a direção do ponto de conexão irá coincidir com a direção da tubulação.
- Especifique se deseja criar dados de engenharia. Adicionar dados de engenharia pré-preenchidos em algumas propriedades em que você possa atribuir valores quando você editar o ponto de conexão. Um objeto ACP é criado.
Para conectar a um conector ACP
- Nas configurações de Recurso na rede de tubulação, sob Rede de tubulação padrão, tenha certeza de que Usando Localização 3D durante o layout da rede de tubulação está definido como Sim.
- Criar ou Editar a rede de tubulação. Um marcador é exibido quando você passa o cursor sobre os conectores ACP. Clique no conector ACP para fazer uma conexão.
- Continue criando ou editando a rede de tubulação.
