Você pode deslocar uma imagem existente por uma distância especificada. Um valor positivo indica um deslocamento para a direita; um valor negativo indica um deslocamento para a esquerda.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse em uma rede nomeada
Janela de comando de levantamento topográfico. - Na linha de comando, insira:
DESLOCAMENTO [imagem] [distância]
Nota: Os nomes de imagens numéricas não devem começar com zero. Por exemplo, um nome de imagem de 235 é aceitável, mas 0235 não.
Exemplo de linha de comando
NE 30 2000 2000
NE 31 2500 2500
BEGIN EASTERN_AVE
PT 30
PT 31
CRV LENGTH 60.960 91.440
FIG DD 0 91.440
CRV DELTA -121.920 6.096
FINAL
OFFSET EASTERN_AVE 15.240
OFFSET EASTERN_AVE -6.096

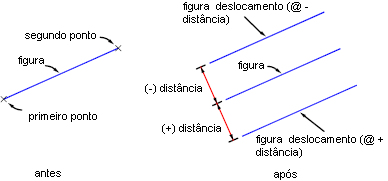

A seguir, uma ilustração do comando de imagem de deslocamento:
