Criar uma curva de não tangencial utilizando um ponto do raio e o ponto situado na extremidade da curva.
Nota: Para obter descrições de sintaxe, consulte a guia Referência rápida.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse em uma rede nomeada
Janela de comando de levantamento topográfico. - Na linha Comando, insira:
XC PTS [raio] [ponto do raio] [ponto final]
Exemplo de linha de comando
NE 1 1000 1000
NE 2 1000 1200
NE 3 1084,8528 1284,8528
NE 6 985,8579 1298,9949
BEG ROADCL
PT 1
PT 2
XC PTS 100 6 3
FIG DD 0 100
SET 4
XC AD 100 45 150
SET 5
FINAL

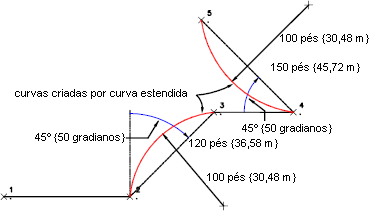

A seguir são ilustrados duas curvas não tangenciais:
