ângulo com suavização de serrilhado
Controla o espaçamento angular de linhas obrigatórias que são suplementadas ao longo de segmentos de curva, como o entorno de cantos. Utilizado para a criação de superfície através de objetos de nivelamento.
Alteração de declividade
American Association of State Highway and Transportation Officials.
Uma medida de terra: 160 hastes quadradas; 4.840 jardas quadradas; 43.560 pés quadrados.
Um processo que remove as inconsistências do modelo matemático de observações medidas, como ângulos e distâncias.
Um tipo de alinhamento de deslocamento dinâmico que expande a largura de uma rodovia para um comprimento especificado para acomodar um recurso, como uma pista de retorno ou baia de ônibus. O alargamento normalmente inclui uma região de transição em uma ou ambas as extremidades.
Um ponto móvel em um objeto que você pode arrastar para editar o objeto de forma dinâmica.
Uma série de coordenadas 2D (ao norte e ao leste), conectadas por linhas, curvas ou espirais, usadas para representar recursos como linhas de centro de rodovia, bordos de pavimento, calçadas ou faixas de domínio.
Um alinhamento que conecta os dois bordos de duas rodovias que se intersectam. A geometria mais comum de esquina do meio-fio é um simples filete circular. Em uma típica intersecção, os alinhamentos da esquina do meio fio são posicionados em cada um dos quatro quadrantes, entre bordos do pavimento.
Um alinhamento dinâmico criado em uma distância de deslocamento a partir de outro alinhamento, tal como um deslocamento de bordo de rodovia por um alinhamento de linha de centro. A geometria do alinhamento de deslocamento não pode ser editada diretamente, mas ela responde dinamicamente às edições do alinhamento principal.
Consulte perfil.
O elemento de critérios do projeto de nivelamento que determina que o nivelamento irá interceptar. Um alvo pode ser uma superfície, elevação absoluta, elevação relativa ou distância.
Uma peça em uma rede de tubulação que foi identificada pelo usuário para agir como alvo para qualquer fluxo de bypass a ser direcionado.
O alvo de nivelamento define quais linhas de projeção do perímetro irão se interceptar. As três opções para alvos são: superfície, elevação relativa ou absoluta e distância. Consulte também linha de talude.
O processo de obter informações de elevação a partir de um modelo de terreno ou superfície.
A diferença na direção entre duas linhas convergentes medidas em unidades de graus, radianos ou gradianos.
Controla o espaçamento angular de linhas obrigatórias que são suplementadas ao longo de segmentos de curva, como o entorno de cantos. Utilizado para a criação de superfície através de objetos de nivelamento.
Um ângulo horizontal medido a partir de uma extensão da linha precedente, direita ou esquerda.

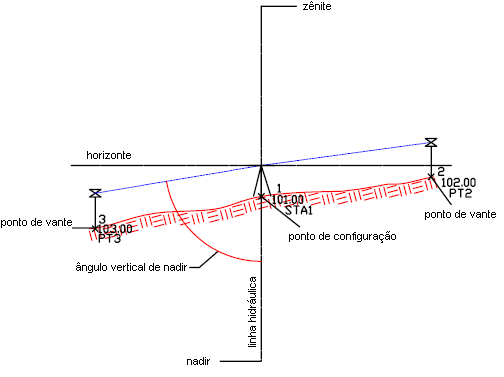

O ângulo do ponto mais baixo fica em frente ao zênite.

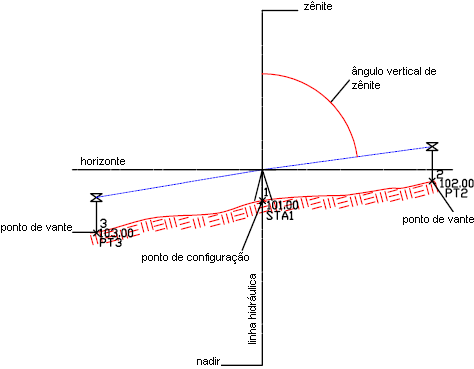

O ponto diretamente acima da cabeça ou o ponto onde uma linha vertical do observador atravessa a esfera celestial. Zênite oposto é o ponto mais baixo.

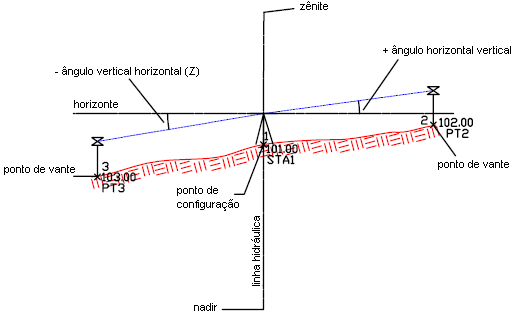

Um ângulo acima ou abaixo do plano horizontal. O ângulo é expresso em DDMMSS a partir deste horizonte. Ângulos verticais que expressam uma inclinação de descida da estaca de instrumento são descritas com um valor negativo. Ângulos do zênite são similares a ângulos verticais, ressalvado que o ângulo do zênite possui um plano de referência vertical.
O processo de remoção de linhas TIN indesejadas de uma superfície, removendo, portanto, triângulos.
A quantidade de espaço de plano em um plano horizontal envolvido pelo limite de qualquer imagem poligonal.
A área afluente para um lago, talvegue ou sistema de drenagem.
A área bidimensional (2D) de uma face de triângulo computada pelo norte e pelo leste de cada ponto de triângulo. A área de triângulo total é a soma de todas as áreas de triângulo 2D com os contornos da superfície.
American Railway Engineering and Maintenance-of-way Association.
Um arquivo que contém padrões mínimos do projeto para objetos de alinhamento e de perfil. O arquivo de critérios do projeto pode ser personalizado para oferecer suporte a padrões locais do projeto para velocidade do projeto, superelevação e velocidade mínima, o raio e o comprimento de entidades individuais. Consulte também projeto baseado em critérios.
Consulte atalho de dados.
Um objeto que pode criar uma referência de dados entre desenhos em um projeto. Atalhos de dados não são utilizadas com projetos do Vault.

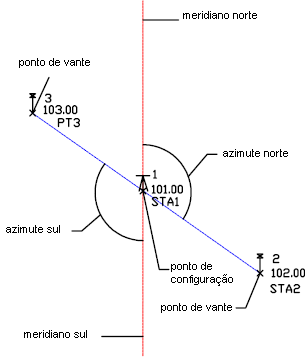

Um ângulo em sentido horário medido a partir de uma referência de meridiano. Também conhecido como azimute norte. Ele pode variar de 0 a 360 graus. Um valor negativo de azimute é convertido para um valor em sentido horário.
Um azimute derivado de sunshots ou starshots.
Azimutes ao sul do equador são referenciados devido ao sentido horário Sul.
Bacias de contribuição para captar água da chuva que são delineadas como áreas de drenagem produzindo escoamento. Fluxo base em um talvegue normalmente parte da mesma área.
Contém todos os pontos de controle, direções conhecidas, observações de medições, definições de poligonal, imagens e desvios padrão com base em dados de equipamento para o projeto de levantamento topográfico. Isto inclui observações importadas de arquivos de coletor de dados, inseridas através da guia Toolspace de levantamento topográfico (Editores de poligonal e observação, janela Comando de levantamento topográfico e processamento de arquivo em lote).
Uma barra de ferramentas flutuante, encaixável que agrupa ferramentas de objetos específicos do projeto e de edição.
Início da curva.
Iniciar declive transversal completo.
Iniciar superelevação completa.
Iniciar ferrovia em nível.
Iniciar coroamento normal.
Iniciar acostamento normal.
Início de alinhamento.
Os limites visíveis de uma superfície. O bordo pode ser definido a partir de um contorno ou pode ser o resultado de um contorno definido e de operações executadas em uma superfície, tal como uma operação Excluir linha (um orifício é criado na superfície). Se um contorno não estiver definido em uma superfície, o bordo exterior será sempre definido como as extensões da triangulação de superfície.
Consulte bordo.
Início de alinhamento
Ponto de início de alinhamento
Intersecção de curva tangente vertical.
Elevação de intersecção de curva tangente vertical.
Estaca de intersecção de curva tangente vertical.
Início de perfil
Uma configuração especificando que um componente de um objeto herda a cor ou o tipo de linha associado com o objeto, ou bloco, que o contém.
Uma configuração especificando que um objeto ou componente de um objeto herda a cor ou o tipo de linha associado com a camada atribuída.
O registro detalhado permanente que um topógrafo faz de todas as observações realizadas no campo. No AutoCAD Civil 3D, um arquivo de caderneta de campo, (*.fbk), pode ser utilizado como uma origem de dados de levantamento topográfico.
Um processo de determinar a conectividade de linha e curva entre pontos topografados no campo que tenham o mesmo nome de recurso dentro de um código do ponto. Este processo também atribui símbolos a recursos de ponto com base em um nome de recurso dentro de um código do ponto.
Os marcadores de posição em legendas que contêm conteúdo, como texto ou gráficos, junto com modificadores de formato únicos para recursos específicos. Campos de propriedade podem ser nomeados e seus valores definidos de acordo com o recurso ao qual estão associados. Consulte também modificador.
Um valor numérico que representa o fluxo em uma rede de tubulação ou sistema de bueiros de drenagem, conforme designado pelo usuário.
Um arquivo XML que contém definições para os formatos tridimensionais e paramétricos de objetos de tubulação e estrutura usados em redes de tubulação.
Um método de converter descrições para ajudar a padronizar dados de ponto quando uma variedade de fontes de dados são utilizados. Por exemplo, as descrições de EROAD, EPAVE, ERD e EDGEROAD podem ser convertidas a uma descrição de EOP. As opções de camada, estilo de ponto e estilo de legenda de ponto podem otimizar a geração automática da planta base e a organização global do desenho.
Um ponto em um alinhamento horizontal onde uma curva encontra uma espiral.
Uma forma de agrupar propriedades definidas pelo usuário em categorias lógicas.
Sintaxe que corresponde a uma convenção predefinida em um aplicativo de levantamento topográfico. Códigos de campo são atribuídos a cada ponto de levantamento topográfico para automatizar a atribuição de propriedades de ponto e linha e para determinar a conectividade de linha de trabalho.
Um conjunto de códigos padrão que define a exibição e o comportamento de formas utilizadas em submontagens.
Um conjunto de códigos padrão que define a exibição e o comportamento de pontos utilizados em submontagens.
Um conjunto de códigos padrão que define a exibição e o comportamento de vínculos utilizados em submontagens.
Geometria de coordenadas
Um dispositivo que topógrafos utilizam para gravar automaticamente os dados da observação que eles coletam no campo. Estes, então efetuam o download e convertem os dados originais de levantamento topográfico a um arquivo de caderneta de campo, que é escrita no formato Linguagem de Comando de Levantamento topográfico, ou em um arquivo LandXML, que utiliza o esquema do LandXML para descrever os dados de levantamento topográfico. Os topógrafos poderão, então, importar este arquivo para criar pontos no banco de dados e imagens no desenho.
O processo de ajustar a linha de visibilidade ou as lentes de um instrumento ótico para que ele seja apropriadamente localizado com base nas outras peças do instrumento.
Um comando que é possível executar enquanto outro comando estiver em progresso. Comandos transparentes começam com um apóstrofo (‘).
Texto, um bloco, seta de direção, linha ou marcador utilizado para criar um estilo de legenda. Estilos de legenda podem ser compostos de vários componentes de legenda.
Um método de calcular volumes que utiliza superfícies superior e inferior (um par de superfície) para estabelecer valores de corte, aterro e volume líquido.
As tubulações são fabricadas em segmentos menores chamados de comprimentos de assentamento da tubulação ou comprimentos do corte. Trata-se de uma cota nominal, o que significa que ela descreve o tamanho geral, mas pode não corresponder a uma cota real.
Consulte conexão de ramificação e conexão direcional.
Uma conexão de ramificação (como um tê ou cruzamento) divide o fluxo de rede de pressão em duas ou mais direções.
Uma conexão direcional altera a direção de fluxo em uma rede de pressão. Os cotovelos, também chamados de dobras, se apresentam em ângulos padrão: dobra de 90º (algumas vezes chamada de um ¼ ou dobra completa), dobra de 45º (1/8), dobra de 22,5º (1/16) e dobra de 11,25º (1/32).
Configurações de instrumento que são definidas no banco de dados de levantamento topográfico.
Uma coleção de propriedades e estilos que se aplicam a um objeto.
Um arquivo que dita a sintaxe de comandos de conectividade de manipulação que são especificados dentro de um código de campo. Um recurso que é um bordo de pavimento pode ser abreviado como EP ou EOP no código de campo, mas o conjunto de abreviaturas é parte do padrão de codificação de campo estabelecido por uma empresa. O código de manipulação acompanha o nome do recurso dentro do código de campo, por exemplo "EP B", em que "EP" é o nome do recurso, e “E" é o código de manipulação para iniciar uma imagem topográfica.
Uma coleção de definições de legenda para vários tipos de legenda, tais como legendas de estaca e legendas de ponto de geometria. Por exemplo, a legendagem da estaca de alinhamento pode ser composta de legendas de estaca principal, legendas de estaca secundária e legendas de ponto de geometria.
O conjunto de montagens que são especificadas (referenciadas) por um arquivo de conjunto de montagem, usado durante a criação de objeto de intersecção (projeto de intersecção).
Uma coleção definida pelo usuário de verificações do projeto comumente usadas. Você pode especificar um conjunto de verificações do projeto durante a criação de alinhamento ou de perfil ou após a criação usando a caixa de diálogo propriedades de objeto. Consulte também verificação do projeto.
A distância entre o ponto de prumo e o ponto de reflexão no interior do prisma.
Valores que especificam exatamente onde um ponto está situado no espaço em termos de três planos: X, Y e Z (ao leste, ao norte e elevação).
Uma cópia de um desenho do projeto que reside em sua pasta local, em oposição à cópia principal do arquivo no banco de dados do projeto Vault. Também se refere a uma cópia de um ponto de projeto que exista em um desenho local.
Uma linha reta que conecta dois pontos em uma curva: o Ponto de Curvatura (PC) e o Ponto de Tangência (PT). A curva se une a uma linha ou outra curva nestes pontos.
Qualquer caminho, o comprimento e a localização daquele são tipicamente controlados por um ou mais alinhamentos horizontais e verticais. Exemplos são rodovias, ferrovias, pistas de rolamento, canais, valetas, trajetos de utilitário e pistas de aeroporto.
Equação de estaca crescente.
Parâmetros como alvo e método de projeção para o nivelamento.
Intersecção circular-espiral. Consulte circular para a espiral.
Raio grande da espiral composta no início.
Raio grande da espiral composta no fim.
Raio pequeno da espiral composta no início.
Raio pequeno da espiral composta no fim.
Uma curva consistente em dois ou mais arcos de raios diferentes curvando na mesma direção, e tendo uma tangente comum ou curva de transição em seu ponto de junção.
Uma linha que conecta os pontos da mesma elevação ou valor relativo a uma referência especificada.
Uma espiral com um raio da curva que diminui ao longo da rota da direção definida.
Uma espiral com um raio de curva que aumenta ao longo da rota da direção definida.
Uma curva usada em um perfil (mais comumente em layouts do perfil) para fornecer uma alteração gradual em inclinação de uma tangente à outra. Há três tipos de curva vertical: parabólica, circular e assimétrica.
Em um perfil, uma curva vertical no fundo de um vale ou localização similar onde a declividade apontando para dentro da curva é menor que a declividade apontando para fora da curva. Em uma curva vertical côncava, o ponto de intersecção vertical (PVI) para as tangentes fica abaixo da curva.
Em um perfil, uma curva vertical no cume de uma colina, ou localização similar onde a declividade aponta para dentro da curva, é maior que a declividade apontando para fora da curva. Em uma curva vertical convexa, o ponto de intersecção vertical (PVI) para as tangentes fica acima da curva. Consulte também curva vertical côncava.
A alteração na elevação de trilhos em uma curva horizontal para ajudar a contrabalancear a força centrífuga de um trem ao atravessar uma curva. Consulte também superelevação.
O valor total (em mm ou pol.) pelo qual os trilhos são aumentados ou reduzidos em uma curva.
Um método de reportar inclinação de terreno pelo qual a alteração na elevação é expressa como um percentual da distância horizontal percorrida. Por exemplo, se o terreno subir uma unidade linear (metro ou pé) sobre uma distância horizontal de cinco unidades, a declividade será 20%. Consulte também inclinação.
Equação de estaca decrescente.
A diferença (em mm ou pol.) entre o declive transversal aplicado e o equilíbrio de declive transversal.
Uma linha de tubulação pode seguir uma linha reta ou pode obter uma alteração gradual de direção sobre uma sucessão de junções de tubulação. A deflexão (ou deflexão da junta) é frequentemente expressa em graus angulares e quantifica o tanto possível de alteração em direção. Quanto maior o ângulo, mais solta a junta. Ângulos menores indicam juntas relativamente apertadas.
(Modelo de elevação digital) Uma matriz de elevações tirada em um uma malha horizontal espaçada regularmente.
A descrição expandida de um ponto após a correspondência da chave de descrição ter ocorrido.
A descrição original de um ponto, antes de a correspondência da chave de descrição ter ocorrido. Frequentemente corresponde à descrição do ponto inserida no campo por um topógrafo.
Objetos que existem em um único desenho.Consulte também objeto de projeto.
Um desenho que foi adicionado a um projeto.

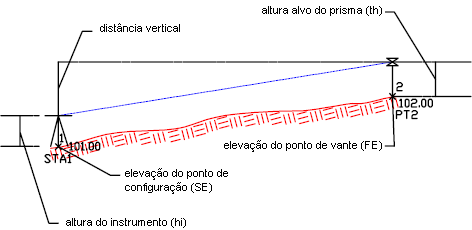

A distância vertical entre o centro do escopo para o centro de EDM. O AutoCAD Civil 3D utiliza este valor para calcular a distância.
A distância vertical entre o ponto alvo de teodolito e o centro ótico do refletor.
Um comprimento definido pelo usuário que é utilizado para deslocar a definição de testada atual para o interior do lote sendo subdividido. Quando o deslocamento de testada for utilizado, o comprimento mínimo de testada será aplicado em e ao longo do deslocamento de testada ao invés da testada.
Descreve o tamanho de uma tubulação. As cotas reais de algumas tubulações coincidem com seus diâmetros nominais, mas, para muitas tubulações, suas cotas nominais não coincidem com nenhuma de suas cotas reais.
A distância entre dois pontos baseada em uma zona de coordenada, e não em coordenadas locais de norte e de leste.
A distância entre dois pontos, medida ao longo da superfície de terreno. Em uma superfície inclinada, a distância entre dois pontos também poderá ser medida como uma distância horizontal e uma distância vertical.
O material movido dentro de uma determinada distância definida de seu ponto de escavação (a distância de transporte sem custo), gratuitamente, pelo empreiteiro. Consulte também remoção em massa, sobre-remover.
A distância necessária para, de forma segura, parar um veículo, viajando à velocidade do projeto, para evitar uma colisão com qualquer outro objeto sem movimento que esteja obstruindo o caminho.
A distância medida a um ponto onde um veículo se aproximando se torna visível à frente de um motorista em uma rodovia não dividida. Isto é utilizado para calcular curvas verticais convexas.
Uma distância medida ao longo de uma superfície inclinada. Por exemplo, se você medir uma distância do ponto A ao ponto B, que esteja em uma declividade de 3:1, então a distância será maior que a distância medida horizontalmente.
Um ajuste vertical que distribui o erro de fechamento vertical para cada linha, na mesma proporção em que o comprimento daquela linha está para o comprimento total da poligonal (similar à regra de Bússola).
Um gráfico do perfil longitudinal que tem uma referência reajustado em uma estaca onde um ou mais perfis saem dos limites. Esta situação ocorrerá se um gráfico do perfil longitudinal que tenha uma altura definida pelo usuário não for capaz de retratar adequadamente as extensões completas de um perfil.
Consulte declive transversal aplicado.
Intersecção de curva com espiral. Consulte espiral para a curva.
Final da curva
Dispositivos eletrônicos de medição de distância que medem o tempo de trânsito completo de um sinal pulsado pelo qual a distância é computada.
Consulte equilíbrio de declive transversal.
Declive transversal final completo
Superelevação completa final.
Linha de declividade de energia
Nível Ferroviário Final.
A distância vertical de uma referência a um ponto ou objeto na superfície da Terra. A referência é considerada para estar no nível do mar. Equivalente à coordenada Z em um sistema de coordenadas XYZ.
A coordenada de elevação baseada no ponto base vertical assumido pelo topógrafo, ou referência, em relação a um valor de elevação do mundo real.
Uma região elíptica que mostra o intervalo de confiança de um ponto ajustado. Por exemplo, se a confiança for definida em 99%, você poderá ter 99% de certeza de que o elipse calculado contém a localização verdadeira do ponto.
Coroamento Normal Final.
Acostamento Normal Final.
Uma entidade de alinhamento com uma posição fixada, não necessariamente tangente a outra entidade para a definição de sua geometria. Consulte também entidade flutuante, entidade livre.
Uma entidade de alinhamento que é tangente a outra entidade (antes e depois) para a definição de sua geometria. Consulte também entidade fixada, entidade livre.
Uma entidade que é tangente a outras duas entidades (antes e depois) para a definição de sua geometria. Consulte também entidade fixada, entidade flutuante.
Um tipo de propriedade definida pelo usuário que tem valores predefinidos que você pode selecionar na lista.
Final de Alinhamento.
Final do Alinhamento.
Ponto final do alinhamento.
Em um trilho de ferrovia, a elevação diferencial (em mm ou pol.) na qual a força de círculo vertical é igual em ambas as guias.
Os equipamentos consistem em um componente, como uma válvula, que complementa uma transmissão de água e um sistema de distribuição. Em muitos casos, os equipamentos suprimem ou controlam o fluxo.
Um ponto em um alinhamento que define uma alteração nos valores de estaca após aquele ponto.
A remoção de pontos ao longo de uma polilinha selecionada que representa uma curva de nível. Os fatores de extirpação determinam a quantidade de pontos removidos. Você pode utilizar a erradicação para reduzir a quantidade de informações de ponto extraídas das curvas de nível que podem não ser necessárias para gerar uma superfície precisa. Consulte também fatores de extirpação.
A escala que é comparada à escala horizontal para calcular o exagero vertical em perfis e seções transversais. Na verdade, ela não altera a escala que é utilizada quando o desenho é plotado.
Controla o espaçamento de linhas obrigatórias suplementares que são adicionadas a um nivelamento ao longo de segmentos retos. Utilizado para a criação de superfície através de objetos de nivelamento.
Consulte espiral de Cornu, espiral composta, espiral simples.
Uma espiral que fornece uma transição suave entre duas curvas adjacentes de raios diferentes, mas na mesma direção. Ela possui um raio finito em cada extremidade. Consulte também espiral de Cornu.
Uma espiral na qual a curvatura é uma função linear do comprimento da espiral, de modo que o grau de curvatura é zero quando esta se encontra com a tangente e, em seguida, aumenta para coincidir com a curvatura da curva adjacente. Consulte também espiral composta, espiral simples.
(EC) Um ponto onde uma espiral encontra uma curva.
(ST) Um ponto onde uma espiral encontra uma tangente.
Uma espiral que fornece uma transição suave entre uma tangente de raio infinito a uma curva de raio finito. Consulte também espiral de Cornu, espiral composta.
A distância ao longo de um alinhamento horizontal.
Um valor da estaca em um alinhamento, formatado ou não formatado, que não leva em conta qualquer equivalência de estacas aplicada ao alinhamento.
A legendagem que fornece uma referência ao se tratar de um ponto específico ao longo da linha base de referência.
Uma coleção lógica de configurações que se aplica a uma classe de objetos. Estilos simplificam o processo de aplicar configurações ao simplesmente referenciar um estilo. Modificar um estilo afeta todos os objetos que fazem referência àquele estilo.
A diferença entre duas superfícies que existem em um desenho, normalmente a superfície de terreno existente e uma superfície de terreno acabado, que é utilizada para calcular volumes.
Consulte deficiência de declive transversal.
Intersecção de tangente com curva vertical.
Elevação de intersecção de tangente com curva vertical.
Estaca de intersecção de tangente com curva vertical.
Uma coleção nomeada em um banco de dados de levantamento topográfico que fornece um contexto para os dados específicos que foram importados utilizando qualquer um dos comandos Importação de levantamento topográfico, como o comando Importar levantamento topográfico do LandXML, ou o assistente Importar dados de levantamento topográfico.
Final de perfil
Um aumento de escala vertical em relação à escala horizontal, usado para efetuar alterações de declividade mais fáceis de distinguir. Consulte escala vertical.
Um triângulo de superfície tridimensional. Uma face é representada tanto por um objeto de face 3D quanto por objetos de linha 3D.
Uma medida de ângulo na qual o escopo não é virado. Também chamada de direta.
Uma medida de ângulo na qual o escopo é virado. Também chamada de invertida ou indireta.
Uma face 3D é um objeto do AutoCAD que representa a superfície de uma área de face 3- ou 4-, com cada vértice potencialmente em uma elevação diferente. Você pode visualizar TINs (Redes Triangulares Irregulares) como faces 3D. Utilizando o comando SHADE, é possível sombrear faces 3D. Utilizando o comando RENDER, é possível renderizar faces 3D. Consulte também TIN.
A área delimitada pelo perímetro, pela linha de talude e pelas duas linhas de projeção.
Uma estrutura de gráfico que é associada a um objeto de gráfico do perfil longitudinal ou objeto de gráfico da seção. A faixa de dados contém anotações para o gráfico do perfil longitudinal ou da seção, assim como para o alinhamento horizontal principal. Algumas anotações comuns incluem os dados de elevação, estacas e profundidades de corte/aterro.
(ROW) A área de trabalho permitida para um alinhamento. Linhas de propriedade dos donos da propriedade que residem ao lado do terreno de construção geralmente especificam estes limites, que são chamados de linhas de faixa de domínio.
As configurações usadas para reduzir pontos redundantes ao longo das curvas de nível ao ignorar vértices da curva de nível que estejam juntos ou ao longo de uma linha reta. Uma distância e um ângulo de deflexão maiores irão erradicar um maior número de pontos.
A posição relativa de uma estaca poligonal em comparação à mesma posição de estaca determinada por um conjunto diferente de observações ou rota de levantamento topográfico.
Linhas de trabalho especiais automaticamente criadas em um desenho quando você importar uma caderneta de campo contendo dados de imagem. Também criadas ao utilizar comandos de imagem topográfica AutoCAD Civil 3D. Você pode controlar as camadas para imagens utilizando prefixos de imagem.
Em um arco circular, a distância a partir do ponto central de uma corda para o ponto central do arco subtendido.
Em uma superfície, a menor linha entre dois pontos, tanto uma linha quanto uma curva de um ponto ao longo de uma elipsóide a outro.
Uma relação básica para a Terra que leva em conta a curvatura da superfície da Terra no nível do mar. Por exemplo, uma distância geodésica é uma distância ou ângulo no qual a curvatura da Terra é levada em consideração, em relação a uma distância ou ângulo medido em um mapa de papel plano.
Partes não conectadas da geometria de lote e alinhamento. Por exemplo, se você usar o método tan-tan e criar uma série de linhas conectadas, todo o recurso será solucionado e as características de exibição serão controladas pelo estilo de objeto. Se você criar algumas linhas conectadas e, a seguir, adicionar uma linha que não esteja conectada, o resultado será uma parte da geometria de "construção".
Uma ferramenta de modelagem paramétrica usada para criar e modificar o conjunto de componentes de rede de tubulação (formatos de tubulação e estrutura) que estão disponíveis em catálogos de peças de rede de tubulação.
Um sistema de medição de ângulo no qual um gradiano é igual a 1/100 de um ângulo de 90°, ou 360° = 400 gradianos.
A declividade (em elevação:trecho) entre duas estacas críticas de declive transversal.
Um objeto que gerencia a exibição gráfica de objetos de dados de perfil dentro de um desenho. Um gráfico do perfil longitudinal é essencialmente um gráfico com dois eixos principais: o eixo X representa a distância horizontal ao longo do alinhamento horizontal referenciado (ou outro recurso linear). O eixo Y representa as elevações. Objetos de gráfico do perfil longitudinal também podem incluir componentes de exibição de malha e faixas de dados.
Uma coleção de perfis relacionados desenhados em separado, verticalmente organizados em gráficos do perfil longitudinal. Normalmente, um perfil de linha de centro está contido em um gráfico do perfil longitudinal, e seus deslocamentos esquerdo e direito são desenhados em gráficos do perfil longitudinal que estejam posicionados acima e abaixo do gráfico do perfil longitudinal da linha de centro.
A medida de um ângulo em unidades decimais. Por exemplo, 3°30'36" é igual a 3,51 graus decimais.
(DMS) Uma representação de um ângulo em graus, minutos e segundos na qual um círculo completo contém 360 graus, cada grau 60 minutos e cada minuto 60 segundos. Um típico rumo em medida DMS seria: N45°45'58"E. Usando este formato, 3°30'36" é inserido como 3,3036.
Uma coleção que une objetos de nivelamento para fins de criação de superfície e cálculo de volume.
Coleção utilizada para agrupar os pontos em um desenho em unidades menores e mais gerenciáveis. Por exemplo, é possível criar um grupo de pontos que contenha todos os pontos em um desenho que atendam a certos critérios de elevação.
A parte do Toolspace onde você obtém acesso aos estilos para diferentes tipos de objetos, incluindo legendas e tabelas de objeto. Consulte também guia Prospector.
A guia no Toolspace pela qual você poderá obter acesso e gerenciar configurações de levantamento topográfico, bancos de dados relacionados a levantamento topográfico e dados do projeto de levantamento topográfico.
A peça do Toolspace por meio da qual você pode ter acesso a objetos de desenho e projeto. Os objetos são organizados em uma árvore ou hierarquia com pastas e subpastas em que você navega. Consulte também guia Configurações.
Uma barra fina de madeira ou metal marcada com algum tipo de medida usada para mensurar a elevação e/ou distância.
Uma medida de área, geralmente com relação à terra, de 10.000 metros quadrados ou aproximadamente 2,47 acres.
Linha de declividade hidráulica.
Um eixo sobre o qual o escopo de um teodolito ou trânsito rotaciona quando movido verticalmente. O eixo de rotação perpendicular ao eixo vertical.
Ponto Alto
O processo de colocação de estacas no terreno em pontos de controle em um terreno que está sendo desenvolvido. Por exemplo, após colocar pontos em seu desenho, ou após projetar um alinhamento, você poderá criar relatórios de implantação que listem as coordenadas de cada estaca. Uma outra pessoa poderá, então, utilizar estes relatórios de implantação para colocar (ou ajustar) as estacas no terreno.
Um método de reportar inclinação de superfície como uma relação que expressa a distância horizontal na qual a elevação se modifica por uma unidade linear. Por exemplo, se o terreno subir 3 unidades sobre uma distância horizontal de 15 unidades lineares (metros ou pés), a inclinação será 5:1 (5 para 1). Consulte também declividade.
A inclinação criada quando o perímetro cai abaixo da linha do terreno existente. A inclinação resultante coincidindo com o terreno existente é chamada de inclinação de aterro porque o material deve ser trazido para aterrar a área durante a construção.
A inclinação criada quando o perímetro cai abaixo da linha do terreno existente. A inclinação resultante coincidindo com o terreno existente é chamada de inclinação do corte porque o terreno existente deve ser cortado (removido) durante a construção.
Um método de suavização da superfície suportado em superfícies TIN. O NNI utiliza Triangulação de Delaunay para determinar a elevação de um ponto arbitrário com base nas elevações de pontos vizinhos conhecidos.
O ponto onde duas ou mais linhas, arcos, imagens ou objetos se unem ou se cruzam em um espaço bi ou tridimensional.
Nas estatísticas, uma região ou área que tenha uma reconhecida probabilidade de conter uma amostra aleatória. Em levantamento topográfico, um intervalo de confiança de 95% indica que o topógrafo pode ter 95% de certeza de que um ponto ou observação se encontra dentro da região ou de acordo com os parâmetros estabelecidos.
Um cálculo inverso em uma imagem fechada calcula os rumos e as distâncias entre coordenadas e relata a área. Como você usa números exatos (coordenadas) para determinar os cantos, nenhum erro de fechamento é relatado.
Uma unidade de trabalho específica para a qual um preço é fornecido e pago a um empreiteiro enquanto um projeto estiver em construção.
Uma janela que fornece uma vista orientada de objeto de seus dados de engenharia. A janela Toolspace é dividida em quatro partes ou guias: guia Prospector, guia Configurações, guia Levantamento topográfico e guia Caixa de ferramentas.
A distância de deslocamento desde os segmentos de fachada de lote até a linha de recuo de corte.
A distância de deslocamento desde os segmentos laterais de lote até a linha de recuo de corte.
A distância de deslocamento desde os segmentos traseiros de lote até a linha de recuo de corte.
Coeficiente de curva.
Um método de suavização da superfície que utiliza valores conhecidos e um semivariograma para determinar valores desconhecidos. Com base no semivariograma utilizado, pesos ideais são atribuídos a valores conhecidos para calcular valores desconhecidos. Desde que o variograma se altere com distância, os pesos dependerão da distribuição da amostra conhecida.
Esquerda
Em um trilho de ferrovia, a distância entre os bordos internos das extremidades do trilho. Consulte também medidor.
A distância angular medida no meridiano norte ou sul do equador.
Um objeto de perfil que representa as elevações de terreno acabado ao longo de um alinhamento horizontal ou outro recurso linear que suporte gráficos do perfil longitudinal. Normalmente, estes dados são projetados, não derivados de uma origem preexistente, e consistem em uma série de tangentes verticais conectadas por curvas verticais localizadas em cada ponto de intersecção vertical (PVI). Este perfil também é conhecido como alinhamento vertical, rampa vertical, linha de declividade e perfil da declividade final.
Início da Linha
Nível de Coroamento
Final da Linha.
Uma distância linear no sentido leste partindo da linha norte-sul que passa através da origem de uma malha. Equivalente à coordenada X em um sistema de coordenadas XYZ.
A coordenada ao leste que é baseada em uma zona de coordenada selecionada, em oposição ao leste local, que é baseada no ponto base do topógrafo. Consulte também leste local.
A coordenada ao leste que é baseada no ponto base horizontal assumido pelo topógrafo, em oposição ao leste da malha, que é baseado na zona global de coordenadas. Consulte também leste da malha.
A análise de requisitos detalhados de corte e aterro ao longo de um alinhamento. Um relatório de levantamento de quantidades fornece informações sobre o volume total de material necessário para criar uma superfície de declividade concluída, incluindo o processo de corte de terreno existente e de reaterro com um material diferente, como cascalho grosso.
Os recursos da superfície real da Terra.
Digitalização a laser 3D normalmente associada a scanners a laser terrestres. Os termos “Alta Definição” e “HDS” são marcas registradas da Leica Geosystems.
Light Detection and Ranging. Normalmente associada à digitalização a laser por transporte aéreo.
Consulte limites.
Três tipos de polilinhas fechadas que limitam a área de exibição do modelo de terreno digital. Os mais comuns são os limites de superfície externos construídos do lado de fora das extremidades do conjunto de dados, eliminando as interpolações indesejadas através de um espaço vazio onde a superfície tem um formato côncavo. Os dois tipos seguintes de limites internos de superfície também são utilizados para: ocultar limites, perfurar orifícios em uma superfície (por exemplo, um perímetro de construção), ou mostrar limites, criar superfícies menores eliminando as áreas que estejam fora do limite.
Uma linguagem que você pode utilizar com um coletor de dados ou ao inserir dados de levantamento topográfico manualmente. Esta linguagem descreve observações topográficas. Por exemplo, você poderá utilizar o comando AD [VA] para inserir um ângulo, distância e ângulo vertical.
Consulte linha de talude.
Consulte perímetro.
Uma linha em uma rede de tubulação ou sistema de bueiros de drenagem que representa a energia total disponível no sistema (energia potencial, ou extremidade estática, energia cinética ou altura cinética).
Uma linha que normalmente corta um alinhamento, e que pode ser usada para criar seções transversais.
Consulte linha de talude.
Consulte layout do perfil.
Uma linha em uma rede de tubulação ou sistema de bueiros de drenagem que representa a extremidade de elevação e extremidade de pressão de fluido em qualquer ponto ao longo de um sistema.
A linha em um diagrama de massa na qual ocorre equilíbrio de corte e aterro. Consulte também ponto de equilíbrio, linha de remoção em massa.
Um polígono fechado que é o resultado de deslocamento e intersecção de cada segmento de lote por sua respectiva distância de jarda frontal/lateral/traseira. O exterior da linha de recuo de corte normalmente representa a área onde estruturas permanentes não são permitidas.
Uma linha que marca o equilíbrio entre corte e aterro em um diagrama de massa. Quando a linha de remoção em massa estiver acima de uma linha de equilíbrio, ela indicará o material a ser cortado. Quando a linha de remoção em massa estiver abaixo de uma linha de equilíbrio, ela indicará o material a ser aterrado.Consulte também linha de equilíbrio, remoção em massa.
Uma linha que exibe a linha de zero corte ou aterro dentro da área de trabalho. Para objetos de nivelamento, ela representa a linha alvo produzida pelo nivelamento para uma superfície, distância ou elevação especificada.
Um objeto que os comandos de nivelamento podem reconhecer e usar como um perímetro. Normalmente, uma linha que marca um recurso importante no desenho, tal como uma linha de cume, ou o fundo de uma campina pantanosa. Consulte também perímetro.
Um componente de um objeto de corredor. Criado pela junção de códigos do ponto de submontagem de uma estaca a outra.
Uma linha usada para conectar os dados que representam um recurso de superfície distinto, como uma linha de cume, bordo de pavimento, base de uma inclinação, linha de centro de uma estrada ou linha de fluxo de uma valeta ou talvegue. Quando uma linha obrigatória for definida, a triangulação de superfície deve primeiramente seguir a linha obrigatória, posicionando arestas do triângulo coincidentes com os segmentos da linha obrigatória. Isso garante que o recurso no modelo esteja precisamente retratado. A seguir, o resto da interpolação é executado com base na proximidade. Linhas obrigatórias normalmente são fundamentais para a criação de um modelo preciso de superfície. É a interpolação dos dados, e não apenas os dados por si mesmos, que determina a forma do modelo. Consulte também linha obrigatória não destrutiva.
Uma linha obrigatória que não é cruzada por linhas de triangulação em um TIN. Ao invés disso, novos vértices são adicionados à linha obrigatória na intersecção de cada linha TIN e a linha obrigatória. Os novos pontos criam triângulos de superfície adicionais. Isto será útil quando você não quiser que a elevação de uma superfície seja interpolada dentro de uma área que você sabe se tratar de uma elevação constante.
Uma linha obrigatória definida a partir da seleção de pontos consecutivos ou números de ponto, ou Polilinha 3D ou objetos de linha 3D selecionados.
Uma linha obrigatória que é desenhada como uma polilinha sem efetuar o snap para pontos no desenho. O norte, o leste e a elevação dos vértices da linha obrigatória são determinados a partir do ponto mais próximo contido nos dados de ponto de superfície, após a geração da superfície.
Uma linha obrigatória que representa recursos de superfície como paredes de contenção, meios-fios, pilares de ponte e assim por diante.
Em um nivelamento, as linhas que designam arestas da face dentro de uma região para pontos de quebra no perímetro ou na linha de talude, e para as facetas de curvas (canto de limpeza, curvas verticais).
As linhas de projeção que designam o início e o fim das regiões de nivelamento (critérios ou transição), conectando o perímetro à linha de talude.
Uma lista que contém todas as operações executadas em uma superfície. Ao ativar ou desativar os itens na lista, é possível modificar a superfície, retorná-la a um estado anterior, e assim por diante.
Uma lista principal fornecida pela autoridade contratante, listando os números do item do quantitativo, especificações do item e unidades de medida do item.
Um conjunto de referências para componentes de rede de tubulação (tubulações e estruturas) cujas formas são definidas em um catálogo chamado catálogo de peças.
A lista dos pontos que pertencem a um grupo de pontos.
O ângulo entre o plano de um determinado meridiano e o plano do Meridiano de Greenwich.
Uma parte discreta de área 2D. Por exemplo, uma subdivisão é composta de lotes numerosos. Sinônimo de lote.
Um lote que é criado a partir de um alinhamento que cruza o lote principal original.
Ponto Baixo.
Correspondência de Acostamento Baixo.
Um sistema de linhas paralelas a um determinado conjunto de eixos em um espaçamento específico. Malhas são usadas para visualizar superfícies e calcular volumes. Uma malha também é usada para fins geodésicos.
Manual.
O identificador único de um objeto do desenho, usado como referência dentro do software. Os usuários normalmente não precisam saber sobre alças, a não ser que eles estejam usando o Editor de atalhos de dados.
O processo de mapeamento de nomes lógicos em submontagens para nomes de objeto reais do AutoCAD Civil 3D.
Um componente de uma legenda que normalmente é uma marca (ou linha curta) inserida em uma série em ângulos perpendiculares para outro objeto, como uma linha ou curva.
Um gráfico em forma de diamante que marca a localização do centróide de um objeto de nivelamento. Clique com o botão direito do mouse sobre o marcador central para ter acesso ao menu de contexto Nivelamento.
Consulte símbolo do ponto.
Um processo de ocultar objetos para que o texto possa ser colocado sobre eles em uma área limpa. Mascarar mantém o texto legível sem destruir os objetos abaixo.
Polígonos utilizados para mascarar porções visíveis de uma superfície.
Em um trilho de ferrovia, a distância entre os bordos internos dos trilhos, menos a largura da extremidade do trilho. Consulte também largura de trilho.
Um menu que é exibido quando você seleciona um objeto e clica com o botão direito do mouse. Menus de contexto são sensíveis ao contexto para que somente os comandos relativos ao objeto selecionado sejam exibidos.
Um método de equilibrar uma poligonal pelo qual os quadrados das diferenças entre medições não ajustadas e ajustadas (ângulos e distâncias) são somados e reduzidos a um mínimo. Este método utiliza as especificações de erro nas configurações de equipamento atuais para determinar a origem esperada de erros e pesa as medidas individuais adequadamente.
Uma coleção de configurações e estilos padrão utilizada para criar um desenho.
Um formato de nome padrão que pode ser incrementado para cada objeto novo daquele tipo.
O sistema subjacente de vínculos e dependências entre objetos. No modelo de objeto, as alterações em um objeto podem ser transferidas automaticamente para todos os objetos associados a ele.
Uma fórmula de formatar valores de propriedade de campo, como precisão decimal para uma área. Você pode utilizar modificadores predefinidos, como acres, pés e metros, ou você poderá definir um modificador personalizado. Consulte também campos de propriedade.
Um objeto de desenho do AutoCAD Civil 3D (AECCAssembly) que gerencia uma coleção de componentes da submontagem, tais como pistas de rolamento, meios-fios, acostamentos e valetas, para formar os elementos estruturais de uma rodovia ou outra estrutura tipo corredor.
Uma montagem de marcador de posição que é utilizada durante a criação do objeto de intersecção, quando uma montagem de referência não puder ser encontrada. Uma montagem nula geralmente não contém submontagens além de um ponto marcado. Consulte também conjunto de montagens.
O processo usado para modelar a superfície do terreno acabada.
Um ponto onde dois ou mais finais de segmentos de lote se unem.
Uma distância linear no sentido norte partindo da linha leste-oeste que passa através da origem de uma malha. Equivalente à coordenada Y em um sistema de coordenadas XYZ.
A coordenada ao norte que é baseada em uma zona de coordenada selecionada, em oposição ao norte local, que é baseada no ponto base do topógrafo. Consulte também norte local.
A coordenada ao norte que é baseada no ponto base horizontal assumido pelo topógrafo, em oposição ao norte da malha, que é baseado na zona global de coordenadas. Consulte também norte de malha.
No AutoCAD Civil 3D, um elemento em um desenho, por exemplo, uma superfície, que pode manter uma relação com outros objetos.
Um tipo de objeto usado para representar visualmente os componentes estruturais utilizados em uma rede de tubulação, tal como uma parede de retenção ou uma bacia coletora.
Dentro de um desenho de projeto, a geometria somente para leitura de um objeto que exista em outro desenho de projeto. Objetos que podem ser referenciados incluem superfícies, alinhamentos, perfis e redes de tubulação. O desenho hospedeiro pode aplicar estilos e anotações locais de objeto e executar análise em objetos de referência.
Um tipo de objeto usado para representar visualmente uma tubulação em uma rede de tubulação, tal como uma tubulação circular, retangular ou oval.
Um objeto em uma vista da planta de um desenho que é projetado em um gráfico do perfil longitudinal ou gráfico da seção. Objetos do AutoCAD que podem ser projetados incluem pontos, blocos, sólidos 3D e polilinhas. Objetos do AutoCAD Civil 3D que podem ser projetados incluem pontos, linhas do recurso e imagens topográficas.
Objetos que existem em um desenho do projeto e foram designados como compartilhados, o que significa que eles podem ser acessados por outros usuários.Consulte também objetos do desenho.
Um formato de arquivo projetado como um mecanismo para a transferência de dados espaciais entre diferentes sistemas de computadores. O Formato SDTS é projetado para transferir dados com transferência completa de conteúdo (sem perda de informação).
Uma janela que exibe dados em forma de tabela para os objetos em uma coleção que é selecionada no Toolspace. Por exemplo, se você selecionar um grupo de pontos, a tabela Panorama exibirá uma linha para cada ponto.
Intersecção de curva tangente. Consulte ponto de curvatura.
Intersecção de curva com curva composta.
Ou coeficiente de perda de carga. Um valor de propriedade hidráulica utilizado em sistemas de bueiros de drenagem que pode ser computado e definido em uma rede de tubulação. Ele é associado à perda de energia através de uma junção. Este valor numérico não tem unidades associadas a ele, e pode ser calculado automaticamente ou inserido manualmente utilizando o aplicativo de extensão Hydraflow Storm Sewers. Ele é usado para computar perda pequena em análise hidráulica.
Um objeto que contém dados de elevação ao longo de um alinhamento horizontal ou outra linha. Há dois tipos principais de perfis: superfície e layout. Objetos de dados de perfil podem ser visualizados dentro de um objeto de gráfico do perfil longitudinal.
Um objeto de perfil que representa as elevações de terreno existentes ao longo de um alinhamento horizontal ou outro recurso linear que suporte gráficos do perfil longitudinal. Normalmente, estes dados são derivados de uma superfície ou arquivo de dados existente, e consistem em uma série de linhas tangentes verticais conectadas sem curvas verticais definidas. Se necessário, você poderá adicionar curvas verticais.
O objeto ao qual os critérios de nivelamento são aplicados. Um perímetro pode ser uma imagem geométrica 2D ou 3D aberta ou fechada que seja uma linha do recurso, linha de lote ou imagem de levantamento topográfico. Consulte também linha do recurso.
Um período de tempo que representa um intervalo no qual um evento, como uma grande tempestade, ocorre. É utilizado para calcular vários métodos de controle de fluxo em uma rede de tubulação ou sistema de bueiros de drenagem.
Intersecção de tangente com tangente. Consulte ponto de intersecção.
O ponto no qual duas tangentes fixas se encontram em um alinhamento horizontal. Consulte também ponto de intersecção e PI implícito.
Um ponto de intersecção (PI) computado em uma curva de alinhamento ou grupo de curvas. Um PI implícito indica onde as tangentes se encontrariam se elas fossem estendidas para fora. Consulte também ponto de intersecção e PI explícito.
Texto que você possa ler facilmente em uma vista da planta normal, isto é, colocado em um ângulo com menos de 270 graus e mais de 90 graus. Também chamado de leitura certa.
Um método de levantamento topográfico pelo qual o comprimento e as direções de linhas entre pontos na Terra são obtidos por ou através de medições de campo, e utilizados na determinação de posições dos pontos.
Fechamento de poligonal para contornos fechados ou abertos é reconhecida pela observação para um ponto de controle (fixo ou conhecido). Uma poligonal fechada começa e termina no mesmo ponto de controle. Uma poligonal aberta fecha em um ponto de controle diferente do ponto inicial.
Uma polilinha com todos os vértices na mesma elevação.
Uma polilinha com vértices em diferentes elevações.
Um objeto de malha 3D (polígono). Cada face é capaz de ter vários vértices.
Um ponto de desenho cujos dados de coordenada não podem ser modificados. Bloqueio de ponto se aplica somente ao desenho no qual residem os pontos. Consulte também ponto protegido.
A elevação de um único ponto no desenho. Utilizado para definir áreas que estejam esparsas em dados da curva de nível durante a geração de uma TIN usando as informações de curva de nível. Áreas que também podem precisar de pontos cotados são topos de colinas, vales e fundos de campinas pantanosas.
Pontos com um identificador exclusivo que são criados em um determinado local (ao norte, ao leste, ou latitude, longitude, com uma elevação ou descrição opcional) e não são afetados por ajustes ou correções. Os pontos de controle são adicionados a um banco de dados de levantamento topográfico e são gerenciados no interior de uma rede de levantamento topográfico nomeada.
(PC) O ponto onde um arco é desenhado a partir de uma tangente.
Um ponto em um diagrama de massa no qual a remoção em massa muda de corte para aterro. Quando a distância de transporte sem custo for medida a partir de pontos de declividade, o ponto mais alto (ou o mais baixo, se abaixo da linha de equilíbrio) será o ponto de declividade. Consulte também linha de equilíbrio, linha de remoção em massa.
A localização onde duas linhas do recurso se cruzam, embora nenhuma tenha um ponto de geometria naquela localização. Você não pode editar diretamente a elevação destes pontos.
Um ponto que marca uma alteração de elevação, mas não quebra a geometria horizontal.
O ponto no qual a linha de remoção em massa cruza com a linha de equilíbrio (a estaca na qual o volume de corte e o volume de aterro são iguais). Consulte também linha de equilíbrio, linha de remoção em massa.
(PI) O ponto no qual duas tangentes se encontram em um alinhamento horizontal. Curvas e espirais também possuem pontos de intersecção, que indicam onde as tangentes se encontrariam se elas fossem estendidas para fora.
(PVI) Em um perfil, o ponto onde duas linhas tangentes se encontram.
Um ponto que é criado pelos recursos de levantamento topográfico do AutoCAD Civil 3D, como importação de uma caderneta de campo ou de arquivo LandXML contendo dados de levantamento topográfico. Um ponto de levantamento topográfico pode representar um ponto de controle, ponto fixo (sem controle), configuração ou ponto irradiado. Quando um ponto de levantamento topográfico for colocado no desenho do AutoCAD Civil 3D, ele criará um ponto COGO especial do AutoCAD Civil 3D que impede sua localização e descrição de serem modificadas fora dos recursos de levantamento topográfico do AutoCAD Civil 3D. Por exemplo, uma localização de ponto de levantamento topográfico pode ser uma estaca poligonal cuja localização depende de muitas observações de estacas poligonais anteriores, todas originárias de um ponto de controle e direção conhecidos. No desenho do AutoCAD Civil 3D, o ponto de levantamento topográfico exibe um ícone diferente em relação ao ponto COGO do AutoCAD Civil 3D para indicar sua origem.
Um ponto que é incluído na lista definida de linhas obrigatórias de vértices.
Um ponto no caminho de uma linha ou curva, frequentemente utilizado para definir um alinhamento. Um ponto de passagem em uma curva pode ser utilizado como uma alça para controlar a posição da curva. Embora o alinhamento seja editado, sua geometria precisa passar pelo ponto de passagem.
(PT) O ponto onde uma curva encontra uma tangente.
Pontos que são criados com um identificador único, ao norte, ao leste (ou latitude, longitude), e elevação e descrição opcionais. Um ponto fixo (sem controle) representa um ponto cuja localização é determinada a partir de uma observação de coordenada reduzida (N,E,Z), tal como um ponto criado pelo comando de levantamento topográfico NE SS. Um ponto fixo (sem controle) não é conectado a outras observações topográficas e permanece não afetado por uma análise de rede, mas ainda reside no contexto de uma rede topográfica. Pontos fixos (sem controle) são adicionados ao banco de dados de levantamento topográfico e são gerenciados com uma rede topográfica nomeada. Pontos fixos (sem controle) podem ser promovidos a pontos de controle se você referenciá-los como um ponto de controle para criar uma poligonal, ou referenciar o ponto como uma configuração para realizar observações a outros pontos que possam afetar localizações durante uma análise.
Um ponto que é criado com um identificador único, resultante de observações relativas (como ângulos, distâncias, ângulos verticais e alturas alvo) obtidas a partir de uma estaca de levantamento topográfico ou configuração para localizar um ponto que não é projetado para ser utilizado como uma base para a extensão de levantamento topográfico. Por exemplo, em uma estaca (configuração) em um contorno de poligonal, você poderá topografar pontos para paredes de pedra, árvores, edifícios e pântanos.
Um ponto em um contorno de poligonal onde o instrumento de levantamento topográfico é definido e observações são gravadas.
Um ponto do projeto que não pode ser verificado nem editado.
Os objetos de ponto que você cria utilizando a criação de ponto ou a importação de ponto. Pontos COGO são referidos simplesmente como “pontos” nesta documentação. As partes de dados associadas a um ponto, como número de ponto, ao norte e ao leste, são referidas como propriedades. Consulte também propriedades.
Intersecção de curva com curva reversa.
Utilizado para colocar automaticamente imagens em camadas definidas pelo usuário com base na peça inicial do nome da imagem. Por exemplo, o prefixo de figura EP pode ser utilizado para colocar as imagens EP, EP1, EP2 e EPL todas na mesma camada. Utilizar prefixos de figura em conjunto com chaves de descrição pode automatizar amplamente o processo de criação de uma planta base bem organizada.
Um refletor de vidro facetado utilizado para retornar o sinal de um EDM, no qual o EDM pode determinar a distância para seu ponto de reflexão.
O método de nivelar para um alvo que tanto é Inclinação (valor H:V) ou Declividade (valor percentual).
O processo de associar normas específicas de agência para um alinhamento ou perfil. Normas de agência, que são normalmente baseadas em requisitos de superelevação e velocidade do projeto, estão contidas em um arquivo personalizável de critérios do projeto.
O arquivo também poderá especificar padrões do projeto para adicionar automaticamente alargamento a alinhamentos dinâmicos de bordo.
Quando um alinhamento ou objeto de perfil for criado, os padrões do arquivo de critérios do projeto poderão ser associados ao alinhamento ou perfil para garantir que as curvas horizontal e vertical obedeçam aos padrões mínimos. Verificações do projeto definidas pelo usuário podem ser usadas para identificar e reportar violações de padrões. Consulte também arquivo de critérios do projeto.
Uma propriedade por você definida para atribuir valores a pontos ou lotes. Pontos e lotes possuem muitas propriedades padrão, mas as propriedades definidas pelo usuário permitem especificar outras, conforme necessário.
As configurações que se aplicam a uma instância específica de um objeto.
O próximo número disponível em uma série. Utilizado em um modelo de nome.
Intersecção de tangente com curva. Consulte ponto de tangência.
Ponto de Intersecção Vertical Consulte ponto de intersecção vertical.
Uma das seções resultantes da divisão de um círculo em quatro partes iguais. O quadrante 1 é o canto nordeste, e os quadrantes 2, 3 e 4 continuam no sentido horário em torno da bússola. Rumos são frequentemente referenciados por um número de quadrante.
Quebra de nível
Um caminho desenhado com uma polilinha 2D ou 3D que representa a água à medida em que esta flui em queda.
Direita.
Um sistema de medida pelo qual 2 pi radianos equivalem a 360°.
Consulte layout do perfil.
Desnível Reverso.
Uma série de linhas interconectadas que representam as configurações de instrumento observadas.
Um objeto de rede de tubulação gerencia uma coleção de objetos de tubulação e objetos de estrutura que são utilizados para representar uma rede de tubulação em um desenho.
O processo de tomar medidas de campo e convertê-las de 3D para 2D para utilizar as medições em uma vista da planta do desenho. Por exemplo, a redução de nota inclui o processo de conversão de distâncias verticais a distâncias horizontais.
Um valor de referência. Todas as elevações ou coordenadas são definidas com relação a este valor. Em levantamento topográfico, é possível utilizar duas referências (horizontal e vertical).
Para sistemas de coordenadas globais, uma referência faz referência às informações de elipsóide e às técnicas utilizadas para determinar as posições na superfície da Terra. Um elipsóide é parte de uma definição de referência.
Uma cópia somente leitura de um objeto a partir de outro desenho. O objeto referenciado pode ser utilizado em diversos desenhos e estilizado localmente. Após a cópia oficial do objeto ser atualizada, os desenhos com referências a ele serão notificados da oportunidade de atualizar sua cópia local. Há dois tipos de referência de dados utilizados no AutoCAD Civil 3D: atalhos de dados e referências do Vault. Ambos os tipos podem referenciar superfícies, alinhamentos, perfis, redes de tubulação e grupos de moldura da vista.
Um tipo de referência de dados entre desenhos dentro de um projeto do Vault.
A área na qual critérios do projeto são aplicados a uma linha do lote ou uma linha do recurso.
Uma região que é definida pela aplicação de critérios de nivelamento a um perímetro. Um perímetro pode ter uma região única ao longo de todo o seu comprimento, ou pode ser subdividido em uma série de regiões vazias, de controle e de transição. Consulte também perímetro.
Uma área de um nivelamento que combina as regiões de controle em qualquer um de seus lados. Uma região de transição não possui critérios do projeto atribuído a ela.
Uma área ao longo de um perímetro onde um nivelamento não foi aplicado, criando um intervalo no nivelamento.
Um método de balanceamento de uma poligonal no qual todo o erro angular é distribuído ao longo da poligonal e todos os ajustes para a poligonal resultam da modificação das distâncias da poligonal. A modificação de distância é feita para cada perna, para que a soma dos quadrados seja um mínimo.
Correções correspondentes aos erros de fechamento, que supõem os erros de fechamento, são aleatórias e distribuídas normalmente. Supõe-se todo o erro angular que foi ajustado antes da rotina de ajuste.
Correções correspondentes aos erros de fechamento que supõem os erros de fechamento são devidas mais a erros em ângulos observados do que a erros em distâncias medidas. Utilize a opção Regra de bússola quando este for o caso.
Um método de equilibrar uma poligonal, pelo qual se supõe que os erros de fechamento são causados menos pelos erros nos ângulos observados do que pelos erros na distância medida. Correções são distribuídas de acordo com a proporção da latitude e o desvio de cada lado da poligonal, com as somas da latitude e com os desvios da poligonal inteira. Utilize a opção Regra de Trânsito quando for assumido que os erros de fechamento são devidos menos aos erros nos ângulos observados do que aos erros nas distâncias medidas.
Um conjunto de restrições automáticas para alguns objetos no desenho que são impostos ao aplicar um estilo específico. Por exemplo, se você estiver desenhando alinhamentos, é possível especificar uma regra para um raio de curva.
O volume de material escavado marca a distância necessária a ser movida. Um diagrama de massa apresenta uma representação visual dos volumes acumulados de material de corte e aterro em um projeto. Diagramas de massa (junto com resumos de nivelamento) são as principais ferramentas do empreiteiro para ordenar a terraplanagem.Consulte também distância de transporte sem custo, sobre-remover.
Um reservatório que é criado em uma estaca ao longo de um alinhamento, para fornecer material a ser utilizado como aterro em um diagrama de massa. Consulte também terreno de depósito.
Consulte faixa de domínio.

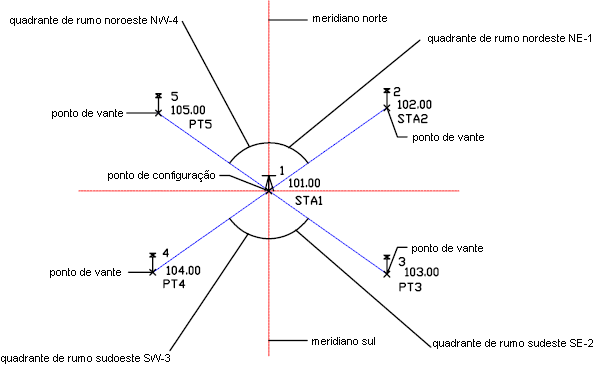

Um ângulo medido pelo norte ou pelo sul, o que estiver mais próximo, com a designação acrescentada de leste ou oeste. O ângulo terá sempre menos de 90 graus (PI/2 radianos ou 100 gradianos) e será referenciado por um número quadrante.
Desnível de Acostamento.
Consulte Padrão de transferência de dados espaciais.
Um objeto que contém dados de elevação ao longo de uma linha de amostra.
Consulte seção.
Um elemento de contorno de lote, uma linha ou uma curva.
Um marcador de localização de ponto. Ao adicionar pontos a um desenho, símbolos do ponto serão criados para representar os pontos. O estilo de ponto referenciado por um ponto descreve como o símbolo do ponto será desenhado.
No projeto de rodovia ou ferrovia, a condição na qual uma transição de declive transversal ou superelevação de uma curva na região começa na curva anterior.
Um valor para uma configuração que substitui o valor já definido no próximo nível superior.
O material escavado que deve ser transportado além da distância de transporte sem custo. Consulte também distância de transporte sem custo, remoção em massa.
Tangente Espiral Reversa.
Intersecção de espiral com espiral
Raio grande da espiral simples no início.
Raio grande da espiral simples no fim.
Raio pequeno da espiral simples no início.
Raio pequeno da espiral simples no fim.
Intersecção de espiral para tangente Consulte espiral para tangente.
Uma técnica de medida de distância em que se utiliza uma haste e um trânsito de estádio.
Determinação do azimute ao se utilizar uma estrela ao invés de uma bússola.
Um processo que interpola e extrapola dados da superfície para derivar valores adicionais de elevação. Kriging e Interpolação por vizinho natural (NNI) são dois métodos de suavização da superfície.
A representação de curvas mediante a utilização de segmentos de linha reta.
Uma extensão não aproveitada de terra topografada e dividida em lotes para fins de vendas.
Um objeto de desenho do AutoCAD (AECCSubassembly) que define a geometria de um componente utilizado em uma seção de corredor. A paleta de ferramentas e os catálogos de ferramentas do AutoCAD Civil 3D fornecem uma variedade de submontagens pré-configuradas, tais como pistas de rolamento, meios-fios, acostamentos e valetas.
Determinação do azimute ao realizar observações sobre o sol ao invés de se utilizar uma bússola. a alteração na elevação de cruzamento ou o “investimento” em uma curva horizontal para ajudar a contrabalancear a força centrífuga de um veículo atravessando a curva.
A alteração na elevação de cruzamento ou o “investimento” em uma curva horizontal para ajudar a contrabalancear a força centrífuga de um veículo atravessando a curva. Consulte também declive transversal.
Uma rede de dados de elevação (TIN ou malha). Os pontos de uma superfície são conectados em triângulos ou em uma malha, que, então, são utilizados para interpolar curvas de nível, e para gerar perfis e seções transversais. Uma superfície representa a condição de terreno em um determinado momento ou evento.
Um terreno existente ou terreno não desenvolvido. Especificado ao criar superfícies de volume. Consulte também superfície de comparação.
Um tipo de superfície criado a partir de um arquivo DEM ou SDTS ou importado de um arquivo LandXML. Uma superfície de malha consiste em uma amostra de matriz de elevações para um número de posições de terreno em intervalos regulares.
Uma superfície de terreno proposta ou existente utilizada na criação de superfícies de volume. Consulte também superfície base, superfície de volume.
Um componente de um objeto de corredor. Triangulação de superfície é criada a partir de um ponto de submontagem de corredor e códigos do vínculo.
Uma superfície que é criada ao calcular volumes utilizando os métodos de malha (diferencial) ou TIN (composto). A superfície é criada a partir das duas superfícies que compõem o estrato. Os valores de elevação de uma superfície de volume são, na verdade, a diferença entre as duas superfícies. Por exemplo, no ponto 1000.1000, a superfície inferior possui uma elevação de 100, e a superfície superior possui uma elevação de 150. A elevação do ponto 1000,1000 na superfície de volume é a diferença entre as duas superfícies, que é 50.
Uma superfície de malha diferencial baseada em uma base especificada pelo usuário e superfícies de comparação. O método de malha de cálculo de volume mede a diferença na elevação entre duas superfícies em cada intersecção, em uma malha definida pelo usuário.
Uma superfície diferencial criada a partir de um composto de pontos com base na superfície base e na superfície de comparação. Também conhecido como uma superfície diferencial.
Um segmento de linha reta que forma parte de um alinhamento horizontal ou perfil. Distâncias de tangente são medidas como a distância horizontal entre dois pontos finais.
Uma propriedade hidráulica, frequentemente utilizada no projeto de bueiros de drenagem e de outros sistemas, que representa o volume de fluido ao longo do tempo que escoa através de um sistema.
Gráficos, como pontas de seta, marcadores, ou pé de corvo, que são exibidos no final de linhas, arcos ou espirais.
Uma coleção de objetos que são gerenciados por meio de topologia comum. Os objetos que fazem parte da topologia são lotes, alinhamentos e nivelamento. Consulte também topologia.
Um terreno que é criado em uma estaca ao longo de um alinhamento, no qual o material de corte removido de um diagrama de massa é depositado. Consulte também reservatório de extração.
Os segmentos de lote que são adjacente a uma faixa de domínio. A testada também é considerada para ser os segmentos de lote localizados na parte frontal do lote.
Ao arrastar uma legenda de seu ponto de origem, o texto da legenda poderá ser reordenado, especificando-se configurações para a justificação do texto, altura do texto e a relação com bordos.
Um componente de legenda que contém referências a outros objetos do AutoCAD Civil 3D.
Rede Irregular Triangular. Uma superfície TIN é o método mais comum de interpolação de dados de elevação. Os pontos são conectados em triângulos, que são utilizados para interpolar, para curvas de nível, e para gerar perfis e seções transversais. As linhas que compõem a triangulação de superfície são chamadas de linhas TIN. Consulte também face 3D.
Um conjunto de conexões geométricas entre objetos. Objetos vinculados por topologia mantêm suas relações entre si. No AutoCAD Civil 3D, os objetos que compartilharem a mesma topologia serão agrupados em um terreno. Consulte também terreno.
Um método de cálculo utilizado na criação de redes TIN. Fornecido um conjunto de pontos de dados, a Triangulação de Delaunay produz um conjunto de linhas conectando cada ponto a seus vizinhos naturais.
Intersecção de espiral com tangente.
Um ponto ao qual um instrumento de visibilidade é feito para medir ou estabelecer sua elevação ou posição horizontal.
Um banco de dados que é gerenciado pelo Autodesk Vault.
Intersecção de Curva Composta Vertical.
Elevação de Intersecção de Curva Composta Vertical.
Estaca de Intersecção de Curva Composta Vertical.
Um recurso do AutoCAD Civil 3D disponível para redes de tubulação que permite identificar componentes de rede de tubulação (tubulações e/ou estruturas) que fisicamente se sobrepõem umas às outros, ou estão muito próximas entre si com base em critérios de proximidade predefinidos.
Uma verificação de mapa relata a precisão de suas observações de ângulo e a área de imagens fechadas. Você pode executar uma verificação de mapa em uma imagem aberta ou fechada que foi desenhada usando ângulos. Como a precisão da imagem é baseada na precisão de suas medições de ângulo, uma quantidade de erros de fechamento é associada a uma imagem. Quanto maior a precisão usada, menos erros haverá. Em contrapartida, se você desenhar uma imagem entre coordenadas conhecidas, não será necessário executar uma verificação de mapa, já que não haverá nenhum erro.
Uma verificação de mapa relata fechamento matemático preciso baseado em entradas de rumo e distância de uma figura fechada, ou para uma imagem aberta entre dois pontos conhecidos. A precisão de uma verificação de mapa é baseada na precisão usada para calculá-la. Por exemplo, se você utilizar dados que sejam arredondados para o pé mais próximo, os resultados serão menos precisos do que se você utilizar dados arredondados para o centésimo mais próximo de um pé.
Uma expressão definida pelo usuário que é utilizada para verificar se uma entidade atende aos padrões mínimos de projeto que foram estabelecidos para o objeto de alinhamento ou de perfil. As verificações do projeto podem ser definidas para tipos diferentes de entidade, tais como linhas, curvas e espirais. Uma verificação do projeto deve ser salva em um conjunto de verificações do projeto a ser aplicado a um alinhamento ou perfil. Consulte também conjunto de verificações do projeto.
Ângulos e distâncias verticais são convertidos automaticamente em ângulos e distâncias horizontais ao ajustar um contorno de poligonal, ou executar ajuste de Mínimos Quadrados em dados observados.
As extremidades que definem os segmentos de um perímetro com uma localização XYZ e estaqueamento começando no primeiro vértice.
Um ponto previamente estabelecido usado como uma referência de direção para outro ponto. Os movimentos de um instrumento de levantamento topográfico normalmente são bloqueados a um ângulo de 0 grau, e a mira vertical é definida na visibilidade traseira. Todos os disparos subsequentes são efetuados ao girar o instrumento e o movimento superior ao mesmo tempo, enquanto o movimento inferior permanece definido na visibilidade traseira. Todos os ângulos medidos são, portanto, relativos à visibilidade traseira.
A visualização de um terreno se você olhar para baixo de uma posição elevada.
Um método de calcular volumes utilizando um objeto do AutoCAD (por exemplo, uma polilinha ou polígono) para calcular o corte, aterro e volume líquido para a área delimitada pelo objeto.
Intersecção de Curva Reversa Vertical.
Elevação de Intersecção de Curva Reversa Vertical.
Estaca de Intersecção de Curva Reversa Vertical.
