- Crie um novo estilo de legenda da linha de lote ou abra um estilo existente para editar. Nota: Também é possível configurar estilos de legenda de curva de lote para expandir múltiplos segmentos.
- Na guia de Layout do Compositor de estilo de legenda, selecione ou crie o componente de legenda do qual você deseja expandir múltiplos segmentos.
- Na lista Propriedades, em Geral, altere a propriedade Expandir segmentos externos para Verdadeiro.
Especifique esta configuração para cada componente do qual você deseja expandir múltiplos segmentos.
Nota: A opção Expandir segmentos externos somente funciona com segmentos externos. Se você tiver esta opção especificada para um componente, mas ela estiver posicionada de modo que apareça dentro um lote, ela irá legendar o segmento individual, não o segmento expandido.
Mesmo se uma legenda estiver definida para abranger segmentos externos, ela deve ser posicionada fora do lote para legendar a expansão
- Assegure-se de que todos os componentes estão definidos para exibir no exterior da linha de lote.
- Na guia de Layout, ajuste o Componente de âncora, posição deAnexação, e valores de deslocamento Y , como necessário.
Por exemplo, se o Componente de âncora for Recurso, defina o Anexo para o centro da parte inferior, ajuste o Deslocamento Y para um número positivo de modo que a legenda apareça acima do recurso.
- Na guia Geral, defina a configuração Referência de orientação para Objeto e a configuração de Inserção forçada para Nenhum.

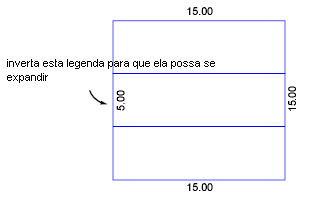

A configuração Nenhum força o componente de legenda para fora da maioria dos segmentos. No entanto, em alguns segmentos, você pode precisar usar o comando Legenda de inversão para inverter a legenda para fora.
- Na guia de Layout, ajuste o Componente de âncora, posição deAnexação, e valores de deslocamento Y , como necessário.
- Para inserir as legendas, utilize o comando
Adicionar legendas de lotes, selecione Segmento único como o tipo de legenda, e selecione o estilo de legenda que você deseja definir para expandir. A legenda de expansão é inserida na localização que você clicar, os valores contêm os dados globais para os lotes contíguos.
O segmento de lote para legendar com a expansão deve ser uma entidade não quebrada. Por exemplo, no tutorial do desenho de lote-3.dwg, é possível ver que a parte superior do grupo de lotes é um segmento, de modo que uma legenda de expansão possa ser aplicada com sucesso.
No entanto, o lado esquerdo do grupo de lotes é dividido em três segmentos, como mostrado abaixo. A legenda de expansão não irá legendar todos os três. Se você quisesse legendar a distância global daquele lado, você precisaria redesenhar o lado esquerdo como uma entidade de lote.
