Para criar pontos a uma distância/intersecção perpendicular

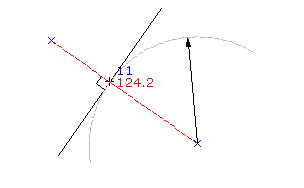

Cria um ponto que é radial para um círculo e um ponto selecionado.

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição. Para obter mais informações, consulte Antes de criar pontos.
2. guia Início painel Dados menu Pontos Criar pontos - Intersecções Distância/ perpendicular .
3. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.
4. Especifique o raio ao efetuar um dos seguintes procedimentos:
   • Insira um valor de raio.
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o raio.
5. Insira uma descrição ou pressione Enter para ignorar a descrição.
6. Insira uma elevação de ponto, ou pressione Enter para ignorar a elevação.
7. Especifique o ponto perpendicular ao efetuar uma das seguintes situações:
   • Selecione um ponto no desenho.
   • Utilizar os comandos transparentes para especificar o ponto perpendicular.
   Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
8. Insira uma descrição ou pressione Enter para ignorar a descrição.
9. Insira uma elevação de ponto, ou pressione Enter para ignorar a elevação.
