Utilize esta página do assistente para especificar o arquivo de critérios de projeto, tabela de taxa de superelevação, tabela de transição do comprimento e método de obtenção.
- Arquivo de critérios de projeto
-
Especifica o nome do arquivo de critérios de projeto. Esse arquivo define tabelas de o raio mínimo, métodos de realizações de superelevação e fórmulas, taxas de superelevação e comprimentos de transição para diversos tipos de rodovia e velocidades de projeto. Clique em
para navegar para a localização do arquivo de critérios de projeto.
- Tabela de taxa de superelevação
-
Especifica o nome da tabela da taxa de superelevação utilizada para determinar a taxa máxima de superelevação. Clique na seta para exibir uma lista de taxa de superelevação associadas ao arquivo de critérios de projeto especificado.
Nota: Na lista, selecione Taxa de superelevação por fórmula em situações onde você deseja calcular a taxa de superelevação com base em uma fórmula, em vez de uma tabela predefinida. Nos arquivos de critérios prontos para usar fornecidos pelo Civil 3D, há uma fórmula simples com base nas normas AASHTO que irá calcular a superelevação para um determinado raio e velocidade do projeto. Você pode editar esta fórmula para atender aos requisitos de órgãos locais que podem diferir do AASHTO. - Tabela de comprimento de transição
-
Especifica o nome da tabela da taxa de superelevação utilizada para determinar as estacas de transição. Clique na seta para exibir uma lista de tabelas de comprimento de transição associado à tabela de taxa de superelevação.
- Método de obtenção
-
Especifica o nome do método de obtenção de superelevação. Clique na seta para exibir uma lista dos métodos de realizações associados ao arquivo de critérios de projeto especificado.
Fórmula de transição para escoamento de superelevação
Especifique o parâmetro para a fórmula de transição a partir do arquivo de critérios. O percentual inserido é convertido para uma porcentagem decimal e usado na fórmula. Se um arquivo de critérios do projeto especificado não reconhece este parâmetro, esta seção está desativada. Se uma curva é precedida ou bem-sucedida por outra curva, a fórmula de transição tangente é aplicada.
- % na tangente para curva tangente
-
Especifica a porcentagem do comprimento de transição que está localizada na tangente da curva tangente ou em situações de curva tangente.
- % em espiral para espiral curva
-
Especifica a porcentagem do comprimento de transição que está localizada na espiral para curva espiral ou situações de espiral curva.
Suavizar a curva
- Aplicar a suavização de curva
-
Selecione a caixa de verificação para ativar o campo comprimento da curva.
- Comprimento de curva
-
Insira um valor de comprimento que seja maior que zero. Este valor é exibido na coluna suavização de curva do Editor de malha tabular. Uma curva suave também é exibida na faixa de superelevação e visualização apropriada de superelevação na parte crítica da estaca.

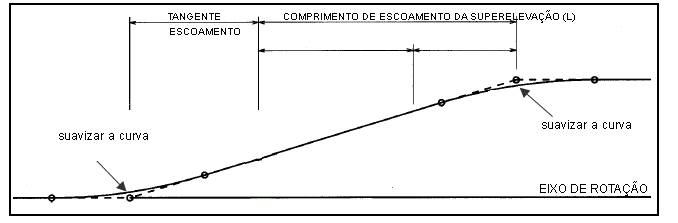

A ilustração a seguir mostra um exemplo de resultados ao aplicar suavização de curva.
- Solucionar automaticamente a sobreposição
-
Selecione esta caixa de verificação para detectar automaticamente as condições que se sobrepõem e remover a sobreposição de estacas. Todas as estacas de transição entre a extremidade de Superelevação completa na primeira curva e o começo da Superelevação completa na segunda curva são removidos, para o composto ou situações reversas. Esta opção somente está disponível quando a superelevação é aplicada a todo o alinhamento.
Nota: Quando esta opção é selecionada, as correções são executadas em todas as situações de sobreposição. Para remover a sobreposição, desmarque a caixa de verificação e recalcule a superelevação.
