Você pode criar um novo ponto usando um deslocamento de uma estaca na linha de centro atual.
Para criar pontos por deslocamento de estaca na janela de comando Levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Clique em Linha de centro menu
Estaca/Deslocamento. - Insira o identificador de ponto do ponto que você deseja criar. Nota: Se a numeração automática do ponto estiver ativada, o próximo número de ponto é exibido.
- Insira a estaca do novo ponto. A estaca pode ser um valor positivo ou negativo.
- Insira o deslocamento do novo ponto. O deslocamento pode ser um valor positivo ou negativo.
- Opcionalmente, insira uma descrição para o ponto.
Para criar um ponto em um deslocamento, usando a linguagem do comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Na linha Comando, insira:
CL PT (ponto 1) [estaca] (deslocamento) (ângulo de distorção) (descrição)
Exemplo de linha de comando
BEGIN CL1
NE 1 1000 1000
NE 2 1000 1500
NE 3 1300 1700
FINAL
CL IS CL1
CL PT 100.200
! PONTO 100 NORTE: 1000.0000 LESTE: 1200.0000 ELEV: <Nula>
CL PT 101.450 -91,44
! PONTO 101 NORTE: 1091.4400 LESTE: 1450.0000 ELEV: <Nula>
102.600.152.4 50
! PONTO 102 NORTE: 931.7283 LESTE: 1572.2198 ELEV: <Nula>
O ponto 100 é localizado na estaca 200 com um deslocamento zero. O ponto 101 é localizado na estaca 450 com a distância de deslocamento à esquerda de 91,44. O ponto 102 é localizado na estaca 600 com uma distância de deslocamento à direita de 152,4 e um ângulo de distorção de 50.
O ponto 102 usa entrada do comando Ditto. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.

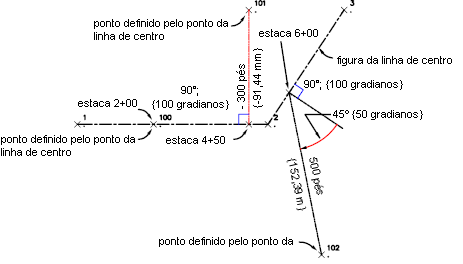

Ponto de linha de centro criado por deslocamento de estaca
