As legendas de ponto cotado são usadas para marcar um local de ponto aleatório com uma elevação em qualquer lugar dentro de uma superfície.

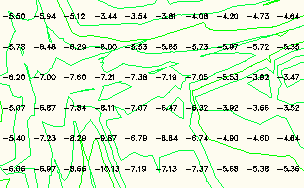

A ilustração a seguir mostra uma malha de legendas de ponto cotado de superfície.
O estilo de legenda de ponto cotado é configurado no Compositor de estilo de legenda. Quando um ponto cotado é criado, o comando pode especificar um estilo de ponto existente e estilo de legenda no momento da criação, ou um bloco pode ser especificado na composição do estilo de legenda no ponto cotado.

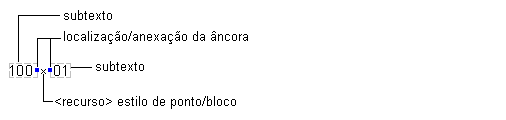

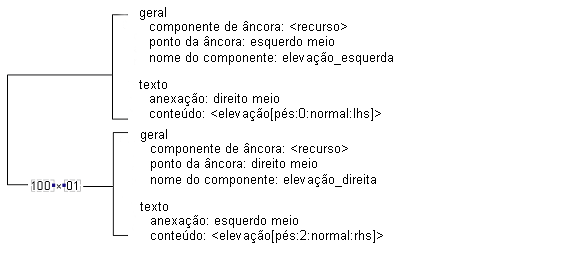

Os exemplos a seguir ilustram o estilo da legenda que podem legendar um ponto cotado no ponto decimal de elevação. O ponto decimal do valor do ponto cotado é representado por um bloco ou um estilo do ponto especificado no momento da criação. A elevação legendada consiste em dois componentes de subtexto no estilo de legenda, cada uma com diferentes propriedades:
