Você pode calcular as intersecções da linha estabelecida por dois pontos, e um arco estabelecido por um ponto radial e raio.
Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.
Para calcular a intersecção arco/linha na Janela de comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Clique no menu Intersecções
Arco/Linha. - Insira o identificador de ponto do centro do arco.
- Insira o raio do arco.
- Insira o identificador do ponto inicial da linha.
- Insira a frente ou ponto de direção para a linha.
- Insira um deslocamento
- Insira uma das seguintes opções:
- N: Para selecionar a intersecção mais ao nordeste.
- S: Para selecionar a intersecção mais ao sul.
- E: Para selecionar a intersecção mais ao leste.
- E: Para selecionar a intersecção mais ao leste.
- R: para selecionar a intersecção mais próxima.
- F: para selecionar a intersecção mais distante. 1: Para selecionar a intersecção 1.
- 2: Para selecionar a intersecção 2.
- A: Para selecionar todas as intersecções.
- P: para selecionar a intersecção com seu dispositivo apontador.
Para calcular um arco/linha de intersecção, usando o comando de levantamento topográfico idioma
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Na linha Comando, insira:
ARCLN [ponto] [ponto do raio 1] [ponto 2] [deslocamento]
Exemplo de linha de comando
NE 1.100.100
NE 2 200 200
NE 3 250 100
ARCLN 3.200 1 2 -100
! INTERSECÇÃO # 1 NORTE 387.066972 LESTE:245.645615
! INTERSECÇÃO # 2 NORTE 104.354385 LESTE:-37.066972

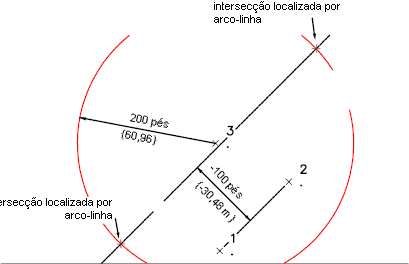

Intersecções estão localizadas entre um raio de arco de 200 com um centro no ponto 3 e uma linha desenhada entre os pontos 1 e 2 com uma distância de deslocamento de 100 para esquerda.
Intersecção de arco e linha
