Utilize este procedimento para adicionar cotas para especificar o tamanho padrão geral do modelo. Cotas são utilizadas para definir o tamanho padrão de uma família de peças (ou peça dentro de uma família de peças). Você pode adicionar outros tamanhos, como uma lista de valores, para criar tamanhos de peça individuais dentro de uma família de peças.
Dica: Você pode achar mais fácil adicionar cotas modelo na vista superior em vez de em uma direção da vista do modelo. Para alterar a vista, no menu Vista, clique em Vistas 3D
Superior.
Superior. - Para definir o comprimento geral da peça, no navegador de peças, clique com o botão direito em Cotas modelo, e depois clique em Adicionar distância. Nota: Para obter valores de parâmetro constantes, você poderá definir uma cota constante, ou escolher não adicionar uma cota e utilizar o valor padrão baseado no tamanho real da geometria. Quando nenhuma cota for adicionada, o parâmetro e seu valor não serão exibidos durante a seleção de tamanho da peça.
- Selecione o recurso modificador modelo na área de modelagem, e especifique uma localização para posicionar a cota.
Uma cota de comprimento (por exemplo, LenB1 ou LenB2) é posicionada no modelo e adicionada aos Parâmetros modelo e Parâmetros de tamanho no navegador de peças.
- Para modificar o padrão, ou para especificar um valor calculado para o comprimento do componente, no navegador de peças, expanda Parâmetros modelo, clique com o botão direito em uma cota de comprimento e clique em Editar.

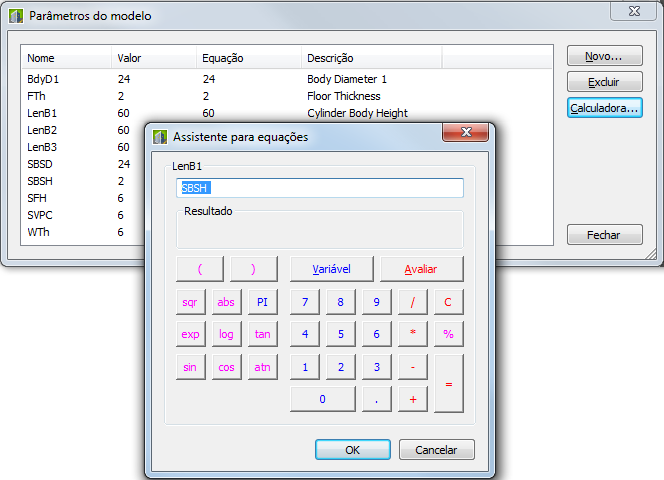

A caixa de diálogo Parâmetros modelo é exibida.
- Dê um duplo clique no valor da coluna Equação para obter um parâmetro modelo (tal como LenB1), e você poderá inserir um valor ou uma equação para especificar o comprimento da peça. Dica: Clique em Calculadora para ter acesso ao Assistente de equação.
- A próxima etapa é adicionar tamanhos de peças individuais ao modelo. Prossiga para Para adicionar tamanhos de peça individuais no Gerador de peça.
