Você pode especificar os pontos a serem extraídos ao especificar regiões da nuvem de pontos. A superfície criada faz referências ao objeto da nuvem de pontos de origem. Quaisquer alterações no objeto de nuvem de pontos irão renderizar a definição da superfície desatualizada e o ícone desatualizado será exibido próximo ao nó da superfície na árvore Prospector.
Para reconstruir automaticamente a superfície para aplicar as alterações de nuvem de pontos, selecione Atualização automática no painel Ferramentas de nuvem de pontos.
Tutorial: Adicionar dados de nuvem de pontos em uma superfície
- Abra um desenho com um objeto de nuvem de pontos.
- Selecione o objeto de nuvem de pontos ou clique na guia Modificar painel
Dados do solo Nuvem de pontos
. Nota: Para criar uma superfície TIN precisa, não é necessário manter a densidade de objeto padrão. Se a nuvem de pontos está muito densa, arraste o controle de deslize Densidade de ponto para diminuir o valor de densidade. -
Clique na guia painel painel Pesquisa.
- Na página Opções de superfície do assistente Adicionar pontos à superfície, execute um dos procedimentos a seguir:
- Para criar uma superfície TIN, selecione Adicionar pontos para uma nova superfície.
- Para adicionar pontos a uma superfície existente, selecione Adicionar pontos a uma superfície existente. Esta opção não estará disponível se não houver superfícies no desenho atual.
- Se você selecionou Adicionar pontos a uma nova superfície, especifique o nome da superfície, insira a descrição solicitada e, a seguir, aplique um estilo para a superfície.
- Clique em Avançar.
- Na página Opções de região, especifique uma opção de região da nuvem de pontos.
- Se você selecionou Extensões da nuvem de pontos, clique em Avançar. Todos os pontos dentro do limite da nuvem de pontos são utilizados na criação da superfície.
- Se você selecionou Janela, Polígono da janelaou Objeto, clique em Definir região no desenho e especifique a região de nuvem de pontos no desenho. Pressione Enter.
- Clique em Avançar para exibir um resumo da operação Adicionar pontos ou, se desejar, clique em Concluir.
Uma superfície é criada e o nome da superfície é exibido sob a coleção Superfícies na árvore Prospector.

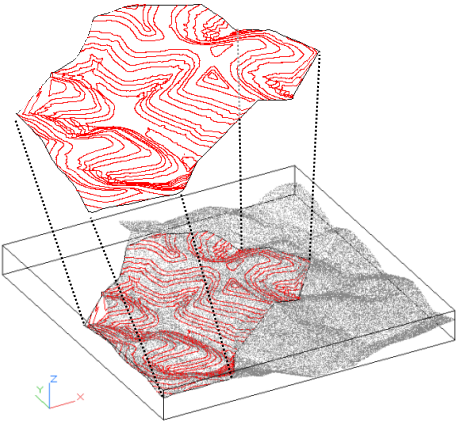

O desenho a seguir mostra uma vista 3D de uma superfície TIN criada a partir de uma região de nuvem de pontos especificada usando a opção Polígono da janela.
