Para criar pontos em um Objeto/Interseção de objeto

Cria um ponto na intersecção de linhas, arcos, linhas do lote, ou linhas de recurso.

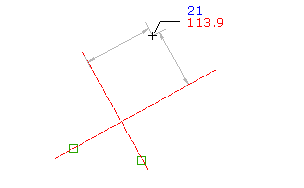

Se os objetos não efetuam a intersecção, o comando estende um objeto para determinar o ponto de intersecção. Um ponto é deslocado a partir da intersecção de dois objetos.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Clique na guia Iníciopainel Criar dados do solomenu PontosCriar pontos - IntersecçõesObjeto/Objeto.
3. Selecione um objeto.
4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
5. Selecione o segundo objeto.
6. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

   No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para inserir pontos em ambas as intersecções.
8. Insira uma descrição, ou pressione Enter para ignorar a descrição.
9. Insira uma elevação para o ponto, ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
