Para criar uma intersecção Azimute/Azimute

Você pode localizar o ponto de intersecção entre duas linhas infinitas de pontos existentes.

Após uma intersecção ser encontrada, você pode salvá-la especificando um novo número de ponto.

Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.

Para calcular a intersecção azimute/azimute na Janela de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique em Janela de comando do levantamento topográfico.
2. Clique em Intersecções menu Azimute/Azimute.
3. Insira o número do ponto inicial do primeiro azimute.
4. Insira o azimute a partir daquele ponto.
5. Insira um deslocamento
6. Insira o número do ponto inicial do segundo azimute.
7. Insira o azimute a partir daquele ponto.
8. Insira um deslocamento

Para calcular a intersecção azimute/azimute ao usar a linguagem de comando do levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique em Janela de comando do levantamento topográfico.
2. Na linha Comando, insira:

   AZAZ [ponto 1] [azimute 1] [deslocamento 1] [ponto 2] [azimute 2] [deslocamento 2]

Exemplo de linha de comando

NE 1.100.100

NE 2 200 200

AZAZ 1 50 10 2 183.3333 -20

! INTERSECÇÃO # 1 NORTE:186.991377 LESTE:219.229524

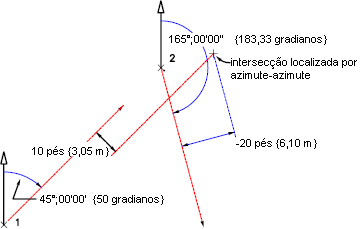

Uma intersecção está localizada entre um azimute de 50,000 desenhado do ponto 1 com uma distância de deslocamento de 10 à direita e um azimute de 183,3333 desenhado a partir do ponto 2 com uma distância de deslocamento de 20 à esquerda.
