Para alterar a inclinação de múltipals peças de rede de pressão

1. Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida.
2. No painel Modificar, clique em Editar rede Ferramentas de layout de perfil .
3. Clique em Alterar a inclinação .
4. Selecione as peças a serem editadas.
   Nota: A seleção de peça deve ser contígua. Se você selecionar duas tubulações, mas não seleciona a conexão entre elas, o comando irá trabalhar somente na primeira tubulação que for selecionada.
5. Especifique a inclinação ao inserir uma valor de inclinação (em percentual).
   Nota: Este comando utiliza uma convenção qual quando você insere um valor de inclinação, as inclinações positivas vão para baixo em relação ao ponto inicial da tubulação de pressão e as inclinações negativas vão para cima.

   Quando a inclinação é editada, as estacas inicial e final da tubulação não são modificadas, mas o comprimento 2D é alterado.

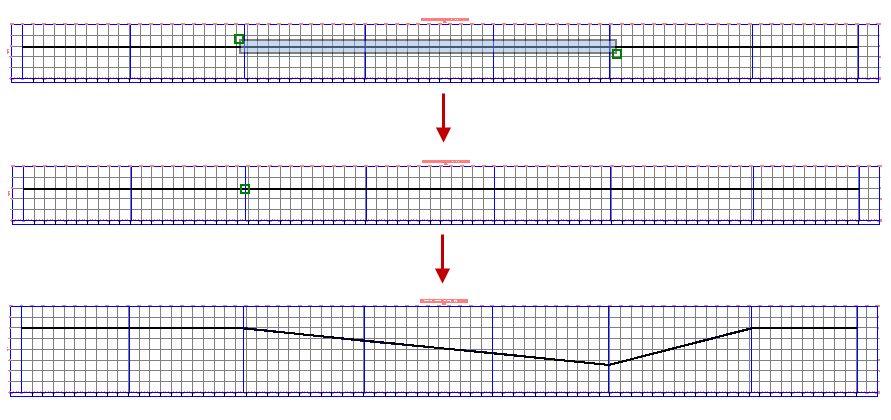

A ilustração a seguir mostra a seleção das peças e o ponto a ser mantido e a alteração resultante para a inclinação da rede de pressão.
