Para criar uma Intersecção de Rumo/Rumo

Você pode localizar o ponto de intersecção entre duas linhas infinitas de pontos existentes.

Após uma intersecção ser encontrada, você pode salvá-la especificando um novo número de ponto.

Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.

Para calcular uma intersecção de rumo/rumo intersecção na Janela de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique em na Janela de comando de levantamento topográfico.
2. Clique em Intersecções menu Rumo/Rumo.
3. Insira o número do ponto inicial do primeiro rumo.
4. Insira o rumo a partir daquele ponto.
5. Insira o quadrante para o primeiro ponto.
6. Insira um deslocamento para os primeiros pontos.
7. Insira o número do ponto inicial do segundo rumo.
8. Insira o rumo a partir daquele ponto.
9. Insira o quadrante para o segundo ponto.
10. Insira o deslocamento para o segundo ponto.

Para calcular uma intersecção de rumo/rumo, usando a linguagem de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique na Janela de comando de levantamento topográfico.
2. Na linha Comando, insira:

   BB[ponto 1][rumo 1][quadrante 1][deslocamento 1][ponto 2][rumo 2][quadrante 2][deslocamento 2]

Exemplo de linha de comando

NE 1.100.100

NE 2 200 200

BB 1 66.6667 1 50 2 33.3333 2 50

! INTERSECÇÃO # 1 NORTE:100.000000 LESTE:200.000000

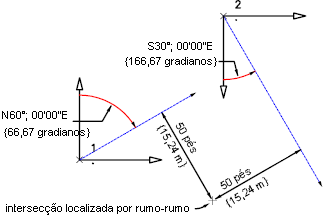

Uma intersecção é localizada entre um rumo de N66.6667 “E desenhada do ponto 1, com uma distância de deslocamento de 50 pés para a direita e um rumo de S33.3333”E desenhada do ponto 2 com uma distância de deslocamento de 50 para a direita.
