Utilize os modelos de desenho para evitar a duplicação de esforços e para ajudar a manter a consistência entre os desenhos.
Como uma base para configurar as configurações de desenho, é possível escolher um modelo existente que esteja mais próxima às suas necessidades.
Para ver os modelos disponíveis, clique no menu Aplicativo
Novo. Se desejar alguns estilos de objeto pré definidos, os modelos que têm nomes começa com “_AutoCAD Civil 3D”, são recomendados.
Depois de escolher o modelo inicial, a próxima etapa lógica é revisar e editar as configurações. Na guia Configurações do Toolspace, clique com o botão direito do mouse no nome do desenho e a seguir clique em Editar as configurações do desenho. A caixa de diálogo Configuração de desenho contém cinco guias e muitas configurações.

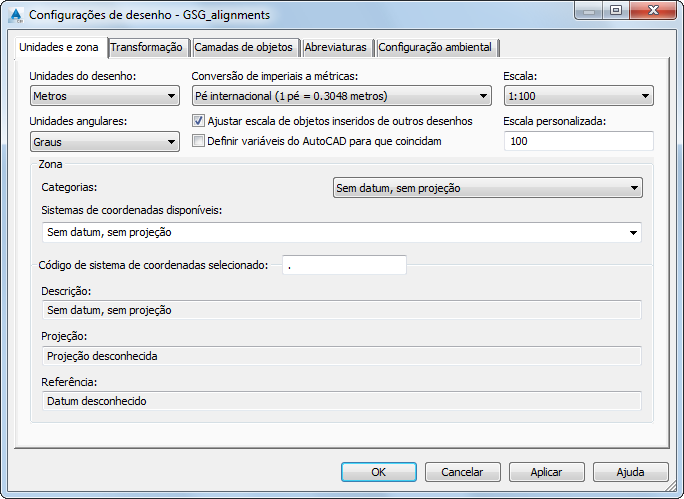

Caixa de diálogo Configuração de desenho
- A guia Unidades e zonas é usada para definir unidades lineares e angulares, escala de plotagem pretendida e zona de coordenadas para o desenho atual.
- A guia Transformação fornece a funcionalidade para transformar o sistema de coordenadas especificado na guia Unidades e zonas para especificações locais.
- A guia Camadas de objetos fornece uma tabela conveniente para atribuir objetos para camadas e criar ou renomear camadas. Objetos na mesma camada são ativadas e desativadas juntos se a visibilidade da camada for alterada. Para obter a máxima flexibilidade de exibição, espalhe objetos e seus componentes em várias camadas. A cor de uma camada afeta todos os objetos atribuídos à camada e são desenhados em um estilo que utiliza a configuração de corByLayer. Se configurar estilos desta maneira, é possível alterar a cor de muitos objetos simplesmente mudando a cor da camada.
- A guia Abreviaturas é uma localização central em qual definir as abreviaturas usadas em legendas de objeto, especialmente para pontos de geometria de alinhamento e perfil.
- A guia Configurações de ambiente fornece configurações padrão universais, tais como a precisão dos valores numéricos, e a visibilidade das dicas de ferramentas.
Uma configuração nesta guia frequentemente esquecida é a Salvar as alterações de comando nas configurações no grupo de configurações Geral. Se definir esta para Sim, sempre que alterar uma configuração, tal como o raio de uma curva de alinhamento, ela é salva como o valor padrão para a próxima vez.
Outra configuração importante é Ativar camada independente. Defina para não se deseja ser capaz de controlar a visibilidade do objeto ativando e desativando camadas.
As configurações de ambiente configuradas no nível do desenho estão disponíveis no nível de recurso, caso deseje substituir.

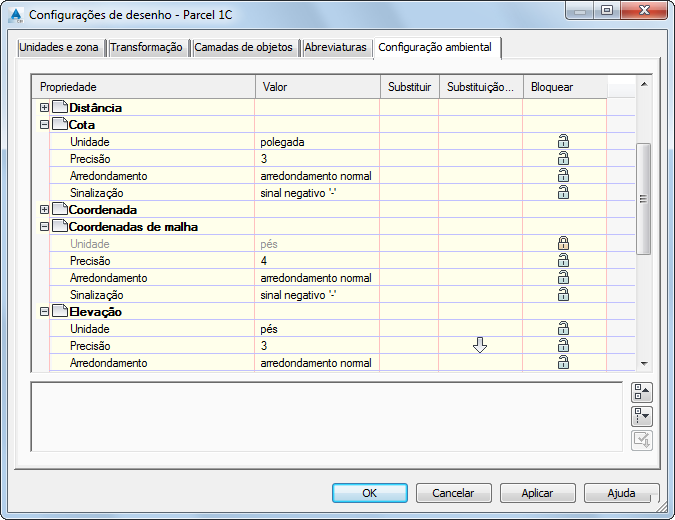

Na guiaConfigurações do ambiente, será vista uma seta na coluna Sobrepor secundário ao lado de qualquer configuração que foi alterada para um ou mais recursos (objetos) no desenho. Você pode cancelar a substituição ao clicar na seta e é possível clicar no ícone de cadeado para bloquear qualquer configuração e prevenir substituições no nível de recurso.
Utilize as Configurações de ambiente para cancelar as substituições de estilo.
Após configurar a configuração de desenho, deve-se trabalhar através de um ponto, superfície e de outros recursos na árvore de configurações, clicar com o botão direito do mouse em cada recurso e selecionar Editar configurações de operação. Fazer isto permite examinar os estilos padrão para cada recurso e suas legendas, o formato de nome de recurso e outras configurações que você pode desejar modificar.
