Utilize as seguintes alças para editar as conexões na planta e na vista de modelo. As alças específicas são exibidas em cada ilustração em vermelho.
Tês: deslizar
Esta alça permite que você deslize um tê ao longo de uma tubulação de pressão quando o trecho reto de um tê está conectado a uma tubulação de pressão.
Dobras: deslizar
Esta alça permite que você deslize uma sobra ao longo de tubulação de pressão. Uma alça em forma de diamante está localizada na porta conectada à tubulação de pressão. O efeito do resultado é que a tubulação de pressão aumenta ou diminui, de acordo com a nova localização da dobra.
Alterar localização
Esta alça permite alterar a localização das dobras, tês e outras conexões. As conexões movidas podem estar ligadas a tubulações de pressão. As tubulações encurtam, estendem e alteram a direção enquanto mantêm sua ligação com a conexão movida. A tubulação é esticada e mantém sua conexão com a dobra realocação.
Se a conexão está ligada a outra conexão ou equipamento, a edição de alça quebra a conexão.

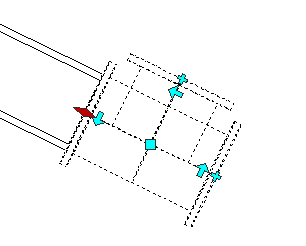

Rotacionar
Esta alça permite rotacionar uma conexão em torno de seu ponto de inserção. Uma alça de rotação não é exibida se a conexão for anexada a outras peças em uma forma que não permite a rotação.

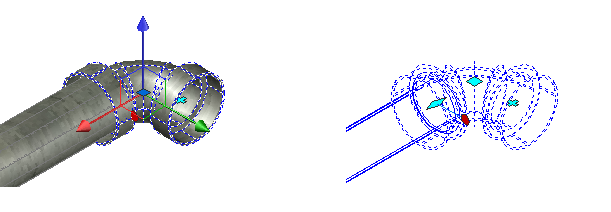

A ilustração a seguir mostra a alça na vista do modelo, nas vistas realistas e de estrutura de arame.

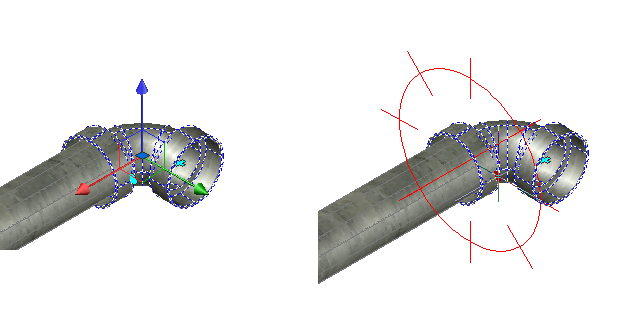

Na vista de modelo, selecionar esta alça exibe uma bússola com marcas de revisão que são espaçadas usando o incremento configuração de snap 3D da bússola.
Inverter
Esta alça permite alterar a orientação da conexão.
Layout contínuo (tubulação de pressão)
Esta alça permite continuar desenhando a rede de pressão adicionando tubulação de pressão. Esta alça aparece em conexões abertas.
