Para criar pontos em uma intersecção de distância/distância

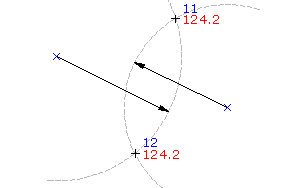

Cria um ponto na intersecção de duas distâncias, cada uma definida por um comprimento de raio.

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início painel Criar dados de solo menu Pontos Criar pontos - Intersecções Distância/Distância .
3. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto radial.
4. Especifique o raio ao efetuar um dos seguintes procedimentos:
   • Insira um valor de raio.
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o raio.
5. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para colocar pontos em ambas as intersecções.
6. Insira uma descrição ou pressione Enter para ignorar a descrição.
7. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
