Alinhamento de lotes e adjacentes precisam estar no mesmo local. Limites de lotes são deslocados a uma distância especificada a partir de um alinhamento.

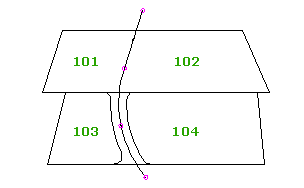

Opcionalmente, especifique um raio para a concordância nas intersecções com outros objetos. A ilustração a seguir mostra uma faixa de domínio criada entre os lotes 103 e 104 com arredondamentos em intersecções com limites de lotes.
A faixa de domínio é como um lote estreito, mas estes não estão vinculados dinamicamente para o alinhamento. Se você mover ou editar o alinhamento, você deve criar a faixa de domínio novamente.
Quando você executa o comando Criar Linha, você será solicitado a selecionar um ou mais lotes. Se um alinhamento é encontrado no terreno e ao longo de uma aresta de lotes selecionados, uma faixa de domínio é criada de acordo com os parâmetros fornecidos.
-
Clique na
Pesquisa.
- Selecione um ou mais lotes no desenho e pressione Enter.
- Na caixa de diálogo Criar Faixa de domínio, especifique a distância de deslocamento entre o alinhamento para o limite do lote.
- Se você deseja filetes no canto dos limites dos lotes ao longo da faixa de domínio, selecione esta opção. Especifique um raio.
- Se você deseja filetes nos cantos em intersecções com outros alinhamentos e faixas de domínio, selecione esta opção. Especifique um raio.
- Clique em OK.
