Para criar um alinhamento a partir de entidades gráficas

Crie um alinhamento de linhas, curvas ou polilinhas selecionadas.

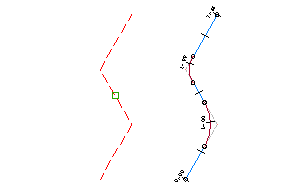

Este comando converte uma série de entidades gráficas em um alinhamento e, opcionalmente, adiciona as curvas entre tangentes.

1. Desenhe uma ou várias linhas, curvas ou polilinhas no desenho.
2. Clique em Guia Iníciopainel Criar projetomenu suspenso AlinhamentoCriar alinhamento de alinhamento existente Pesquisa.
3. Selecione as entidades gráficas.
   Nota: Insira REFEX na linha de comando para selecionar entidades a partir do desenho refex. Consulte a Ajuda do AutoCAD para obter mais informações sobre referências externas de desenho.
4. Na caixa de diálogo Criar alinhamento - A partir de objetos, insira um nome único para o alinhamento.
5. Insira uma descrição opcional.
6. Insira um valor inicial da estaca.
7. Na guia Geral, especifique as seguintes configurações:
   • Terreno

     Especifique um local com a qual deseja associar o alinhamento ou aceite o valor padrão de <Nenhum>. Para obter mais informações, consulte Sobre terrenos.

   • Estilo do alinhamento
   • Camada de alinhamento
   • Conjunto de legendas de alinhamento
8. Na guia Critérios de design, especifique uma Velocidade de design inicial para aplicar a estaca inicial de alinhamento.

   A velocidade do projeto é aplicada à todo o alinhamento. Velocidades de projeto adicionais podem ser aplicadas em outras estacas após o alinhamento ter sido criado. Para obter mais informações, consulte Para alterar a velocidade do projeto de alinhamento e Propriedades dos critérios de projeto.

   Nota: Se não quiser aplicar critérios de projeto ao alinhamento, prossiga para a Etapa 8.
9. Para associar normas do projeto com o alinhamento, selecione a caixa de seleção Usar design baseado em critérios.

   Na guia Critérios de design, especifique as seguintes configurações:

   • Utilize arquivo de critérios do projeto

     Selecione esta caixa de seleção para associar um arquivo de critérios do projeto com o alinhamento. A localização padrão do arquivo de critérios de projeto e as propriedades dos Critérios padrão se tornam disponíveis quando você marca a caixa de seleção.

     Nota: O primeiro arquivo de critérios de projeto localizado na pasta C:\ProgramData\Autodesk\C3D <versão>\ptb\Data\Corridor Design Standards\<unidades> é utilizado por padrão quando o recurso de design com base em critérios for utilizado.
   • Utilizar conjunto de verificações do projeto

     Selecione esta caixa de seleção para associar um conjunto de critérios do projeto com o alinhamento. A lista de conjuntos de seleção de projeto se torna disponível ao selecionar a caixa de seleção. Selecione uma verificação de projeto na lista.

10. Clique em OK.
