Utilize esta caixa de diálogo para adicionar ou remover vértices ao longo de um recurso linear, como uma linha de recurso ou entidade do AutoCAD, ao criar um perfil com melhor ajuste.
- Erradicar
-

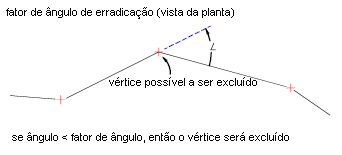

Reduz o número de vértices gerados ao longo da entidade de melhor ajuste. O fator de erradicação ignora os vértices que inclinam menos do que a Tolerância de ângulo. Um ângulo de deflexão maior erradica um número maior de pontos. A Tolerância de ângulo é medida em unidades angulares. A Tolerância de ângulo deve ser menor que a Distância suplementar.
- Tolerância de ângulo
-
Especifica o fator do ângulo de erradicação.
- Suplemento
-
Adiciona vértices ao longo da entidade de melhor ajuste.
- Distância
-
Especifica a distância máxima entre vértices. Se a distância entre vértices em uma entidade for maior do que o fator suplementar, então os pontos serão adicionados ao longo da entidade em intervalos iguais que sejam menores ou iguais à distância suplementar. Quanto menor a distância, maior será o número de pontos suplementares.
